Garagentor einbauen lassen in Berlin — Fachbetrieb für Sektional-, Schwing- und Rolltore
Ob Neubau oder Austausch: Die fachgerechte Montage eines Garagentors erfordert mehr als das Einhängen des Torblatts. Sturzhöhe, Federvorspannung, Antriebsintegration und Abdichtung müssen auf Tortyp und Baukörper abgestimmt sein — Abweichungen führen zu erhöhtem Verschleiß, Sicherheitsmängeln oder bauphysikalisch wirksamen Wärmebrücken.
Garagentore unterliegen als kraftbetätigte Abschlüsse der Maschinenrichtlinie 2006/42/EG sowie der harmonisierten Produktnorm DIN EN 13241; die Montage ist dokumentationspflichtig. Die CE-Kennzeichnung des Tors gilt nur in Verbindung mit einer ordnungsgemäßen Installation und Funktionsprüfung nach EN 12604.
Was umfasst das Einbauen eines Garagentors?
- Aufmaß, Sturzprüfung und Lastnachweis — lichte Weite, Sturzhöhe je Tortyp, Wandbeschaffenheit und Dübeltragfähigkeit
- Demontage des Bestandstors inkl. kontrollierter Federnentspannung und fachgerechter Materialentsorgung

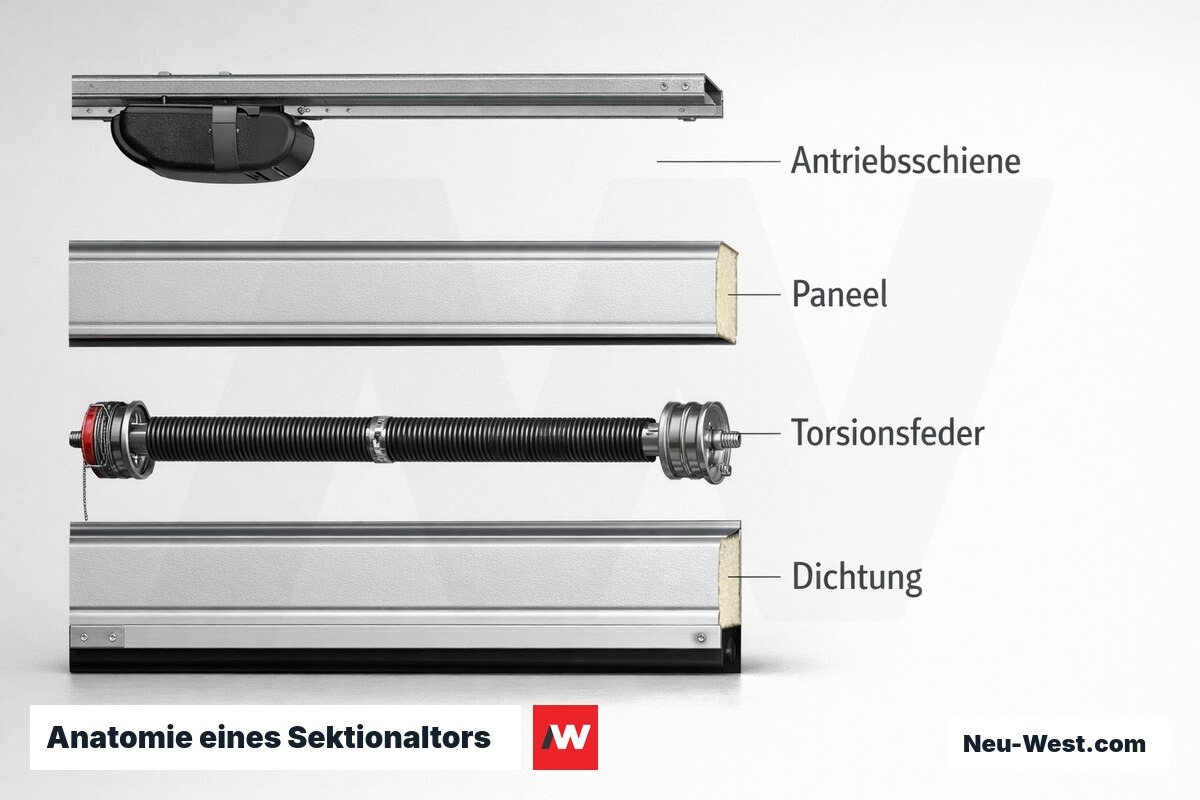

- Rahmen- und Zargenmontage nach EN 12604 — maßhaltig, lotrecht, kraftschlüssig verankert
- Torblatt-Einbau, Federjustage (Torsions- oder Zugfedersystem) und Antriebsinstallation
- Abdichtung an Sturz, Seiten und Boden — Schwellenprofil mit Toleranzausgleich für ebene und unebene Böden
- Funktionsprüfung, Kraftmessung nach EN 12453, Einweisung und Übergabedokumentation
Jede Montage schließt die vollständige Ersteinstellung des Antriebssystems sowie die Prüfung aller Sicherheitseinrichtungen (Reversierung, Endlagenschalter, Absturzsicherung) ein. Auf Wunsch wird die Toranlage für Smart-Home-Systeme vorbereitet.
GEG und U-Wert: Wann unterliegt das Garagentor dem Wärmeschutznachweis?

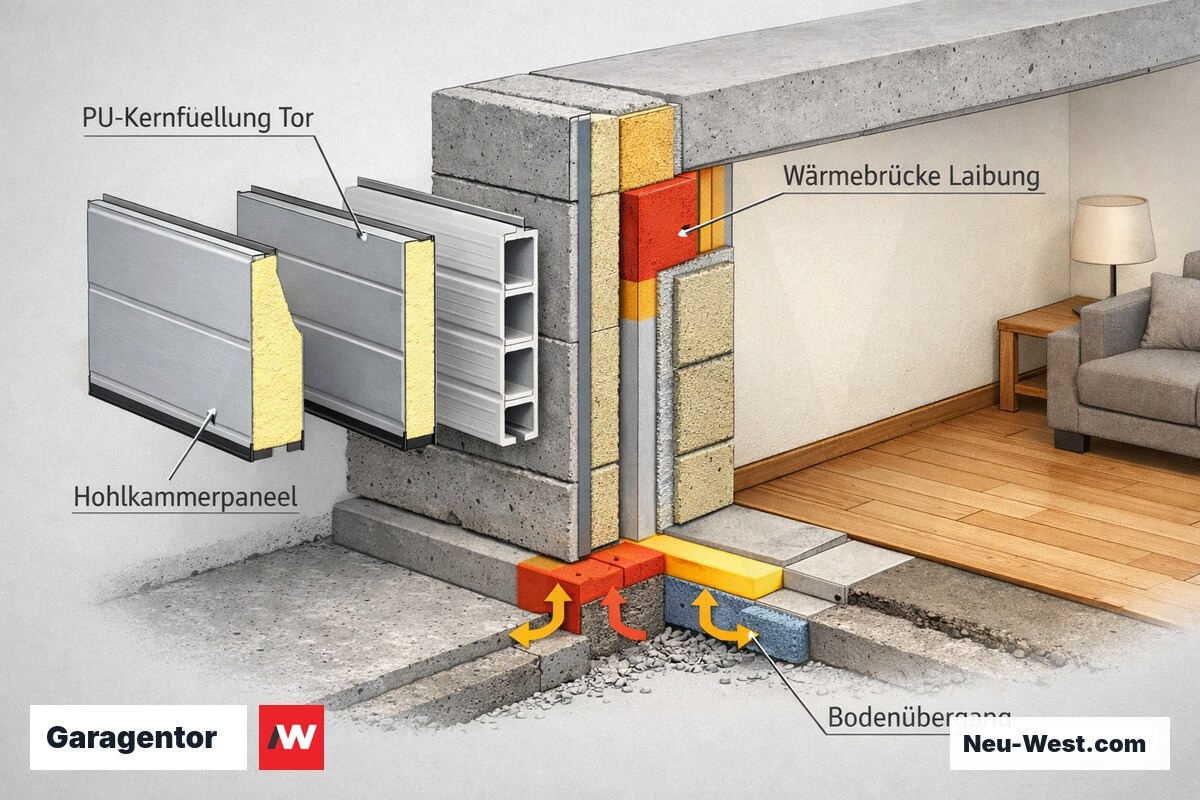

Das Garagentor wird zum wärmetechnisch relevanten Bauteil, sobald die Garage beheizt ist oder unmittelbar an beheizte Wohnräume angrenzt. Das GEG (Anlage 7) setzt für opake Außenbauteile einen U-Wert-Grenzwert von 1,0 W/(m²K) — gedämmte Sektionaltore mit Polyurethan-Kern erreichen typisch 0,5–0,9 W/(m²K) und liegen damit sicher im zulässigen Bereich.
Bei unbeheizten Garagen mit angrenzenden Wohnräumen greift nicht der GEG-Grenzwert für das Tor selbst, sondern der Mindestwärmeschutz der angrenzenden Bauteile (Wand, Decke) nach DIN 4108-2. Das Garagentor ist dann nicht nachweispflichtig — allerdings ist die Wärmebrücke an Laibung und Bodenübergang im Energieausweis zu berücksichtigen.
Für Neubauten oder energetische Sanierungen empfiehlt sich ein Tor mit PU-Kernfüllung statt Hohlkammerpaneelen: Bei identischer Blechstärke liefert der geschlossenporige Schaumkern erheblich bessere Dämmwerte, und die Investitionsdifferenz amortisiert sich bei beheizten Garagen bereits über die reduzierte Heizlast.
Garagentor-Typen: Entscheidungsgrundlagen
Sektionaltor
Horizontal gelenkig verbundene Paneele laufen senkrecht hoch und dann waagerecht unter die Decke. Kein Schwenkbereich vor dem Tor erforderlich — ideal bei engen Einfahrten. Marktdominant (>80 % Neueinbauten), beste Dämmwerte, kompatibel mit allen Antriebstypen.
Rolltor
Aufwicklung auf Welle über dem Sturz, keine Deckenschiene. Minimiert den Sturzbedarf — geeignet für niedrige Stürze und Garagen, bei denen die Decke anderweitig genutzt wird. Standard: Aluminium- oder Stahllamellen, optional mit Lichtband.
Schwingtor
Einteiliges Torblatt, das beim Öffnen nach vorn schwenkt. Schwenkbereich vor dem Tor (ca. 1/3 Torbreite) begrenzt die Nutzbarkeit bei engen Einfahrten. Günstiger in der Anschaffung, heute überwiegend als Bestandsersatz eingesetzt.
Drehflügeltor
Zwei nach außen öffnende Flügel, wartungsarme Scharnierkinematik. Setzt seitlichen Freiraum voraus. Architektonisch attraktiv bei historischen Gebäuden; kein Antrieb nötig, jedoch kein geschlossener U-Wert-optimierter Rahmen möglich.
Federbruch: Ursachen, Lebensdauer und Wartungsintervalle
Torsionsfedern sind die Hauptverschleißkomponente bei Sektional- und Sektionaltoren. Hersteller geben 10.000–25.000 Lastwechsel an; bei zwei Öffnungen täglich entspricht die untere Grenze knapp 14 Jahren. Entscheidend ist die Federklasse: Sie muss genau zum Torgewicht passen — falsche Klassierung bei Nachrüstung ist die häufigste Ursache für übermäßige Motorlast und Frühversagen.
Vorzeitiger Bruch entsteht durch Korrosion am Federinnendurchmesser (Kondenswasseransammlung in unbeheizten Garagen), zu kleinen Drahtdurchmesser relativ zum Torgewicht oder Ermüdungsrisse an Wicklungsenden bei zu kleinem Biegeradius. Erkennbar ist eine schadhafte Feder an ungleichmäßigem Torlauf, einseitig tieferem Torstand oder 'Rappeln' beim Schließen.
Empfohlenes Wartungsintervall: jährlich. Scharniere, Führungsrollen und sichtbare Federwicklungen mit harzfreiem Maschinenöl (kein Kriechöl) dünn einölen; Wicklungen visuell auf Risse und Quetschstellen prüfen. Bei Befund sofort Fachbetrieb beauftragen — gespannte Torsionsfedern stehen unter mehreren Hundert Newton Vorspannung.
Kostenrechner: Garagentor einbauen lassen
Basis: gedämmtes Sektionaltor (Stahlsandwich, 40 mm PU-Kern) inkl. Zarge und elektrischem Antrieb. Kipptor ca. −20 % auf Materialanteil; Rolltor ca. −10 %. Nicht enthalten: Niedrigsturz-Kit +250–400 €, Wanddurchbruch (Kernbohrung + Stahlbetonrahmen) +800–1.800 €, fehlende Leerrohrvorlage für Antriebsstrom +150–300 €.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Montageablauf: Fachgerechter Garagentor-Einbau
Aufmaß und Rohbauprüfung
Lichte Breite, lichte Höhe und Deckenkopfmaß (freie Einfahrtiefe) aufnehmen. Sturzkonstruktion auf Tragfähigkeit und Durchbiegung prüfen — Sektionaltore übertragen je nach Toransatz (Standard oder Niedrigsturz) unterschiedliche Auflagerkräfte auf den Sturz.
Seitenführungen und Bodenprofil setzen
Seitenführungsschienen lot- und waagerecht ausrichten; Abweichung ≤ 2 mm auf 2 m Länge. Bodenprofil einmauern oder mit Schwerlastdübeln befestigen; Bodendichtungstyp nach gemessenem Unebenheitsmaß wählen.
Torblatt einsetzen und Feder justieren
Paneele in die Führungen einhängen, Federvorspannung gemäß Torgewicht einstellen. Kontrolle: Das Tor muss in halber Hubhöhe stehen bleiben, wenn es losgelassen wird — dies ist das Grundkriterium für korrekten Gewichtsausgleich.
Antrieb montieren und einlernen
Antriebseinheit an Sturz befestigen, Schiene am Tor koppeln. Endpositionen Auf/Zu elektronisch einlernen, Abschaltkraft nach EN 13241 / EN 12445 einstellen: maximale Spitzenkraft bei erstmaliger Berührung ≤ 400 N.
Sicherheitssysteme prüfen
Lichtschranke auf Funktion und Achsenausrichtung prüfen, Reversiertest mit Hindernis im Torweg. Notentriegelung auf Betätigungskraft (≤ 100 N) und Zugänglichkeit von innen testen.
Abnahme und Dokumentation
Funktion, Einstellparameter (Federspannung, Endpositionen, Abschaltkraft) und Prüfergebnisse in Montageprotokoll festhalten. Übergabe Bedienungsanleitung und Wartungshinweise an Auftraggeber.
Bodendichtung: Toleranzgrenzen und Ausgleichslösungen bei unebener Zufahrt
Standard-Bodendichtungen aus EPDM-Gummi gleichen Unebenheiten von ±15–20 mm aus. Bei Bestandsgaragen mit Kopfsteinpflaster, Frostaufbrüchen oder Rissen im Betonboden sind diese Grenzen oft überschritten — das Tor schließt dann nicht dicht ab oder scheuert auf der Oberfläche.

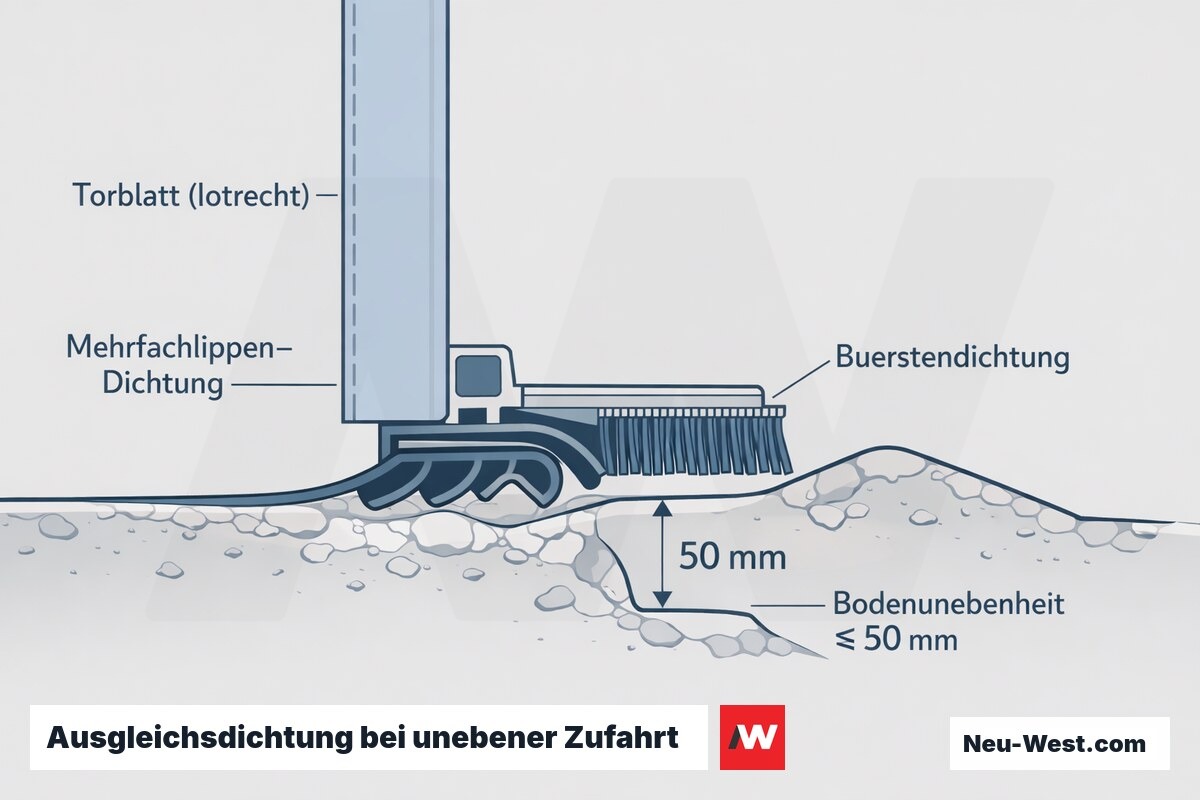

Für Unebenheiten bis 50 mm bieten profilierte Ausgleichsdichtungen (Mehrfachlippen, eingebetteter Flexstreifen oder Bürstendichtung) eine bauliche Lösung ohne Bodeneingriff. Wichtig: Das Torblatt selbst muss trotzdem lotrecht stehen — die Bodendichtung kompensiert Bodentoleranzen, nicht den Schiefstand des Rahmens.
Bei Unebenheiten > 50 mm ist ein Bodennivellement (Ausgleichsestrich oder gefräste Angleichsrinne) dem Spezialprofilprofil vorzuziehen: Dauerhaft stark verformte Dichtlippen verlieren die Rückstellkraft, und der thermische Schwachpunkt an der Bodenfuge wächst — relevant bei gedämmten Toren mit U-Wert-Nachweis.
Torantrieb-Typen im Vergleich
| Kriterium | Deckenläufer | Seitenantrieb (Jackshaft) | Direktantrieb |
|---|---|---|---|
| Deckenhöhe erforderlich | ≥ 200 mm Freiraum | ≥ 50 mm Freiraum | ≥ 50 mm Freiraum |
| Lautstärke | mittel (Kette) / leise (Riemen) | leise | sehr leise |
| Montageaufwand | hoch (lange Schiene) | mittel | gering |
| Preis Antrieb (netto) | 250–600 € | 500–900 € | 600–1.200 € |
| Smart-Home-Integration | mit Zusatzmodul | nativ (herstellerabhängig) | nativ |
| Geeignet für | Standardgarage, Standardsturz | Niedrigsturz, Niedrigdecke | Premium, leiser Betrieb |
Brandschutz nach GarVO Berlin: Wann sind feuerhemmendes Tor und Fluchtöffnung Pflicht?
Die Garagenverordnung Berlin (GarVO Bln) unterscheidet Kleingaragen (bis 1.000 m² Nutzfläche) und Mittel-/Großgaragen. Für Kleingaragen, die an Wohngebäude angebaut oder eingebaut sind, schreibt die GarVO Bln vor, dass Verbindungstüren zum Wohnbereich selbstschließend und mindestens rauchdicht sein müssen — diese Anforderung gilt für die Innentür, nicht zwingend für das Außentor.
Das Außentor einer angebauten Garage unterliegt in der Regel keiner Feuerwiderstandsanforderung aus der GarVO direkt. Relevant wird es, wenn geringe Abstände zur Grundstücksgrenze oder zu Gebäudeöffnungen bestehen: Die BauO Bln schreibt in diesen Fällen Brandwände oder Bauteile mit F30-Klassifizierung vor — was das Außentor einschließen kann. Abstandsprüfung ist daher Pflicht vor der Planung.
Fluchtöffnungen sind nach GarVO Bln für Mittel- und Großgaragen verpflichtend. Für angebaute Kleingaragen mit direktem Zugang zum Wohnhaus wird die Fluchtweganforderung typischerweise über die Verbindungstür erfüllt — das Außentor muss dann keine separate Fluchtöffnung enthalten, sofern der Zugang zum Gebäude im Brandfall nutzbar ist.
Tortyp-Finder: Welcher Tortyp ist technisch umsetzbar?

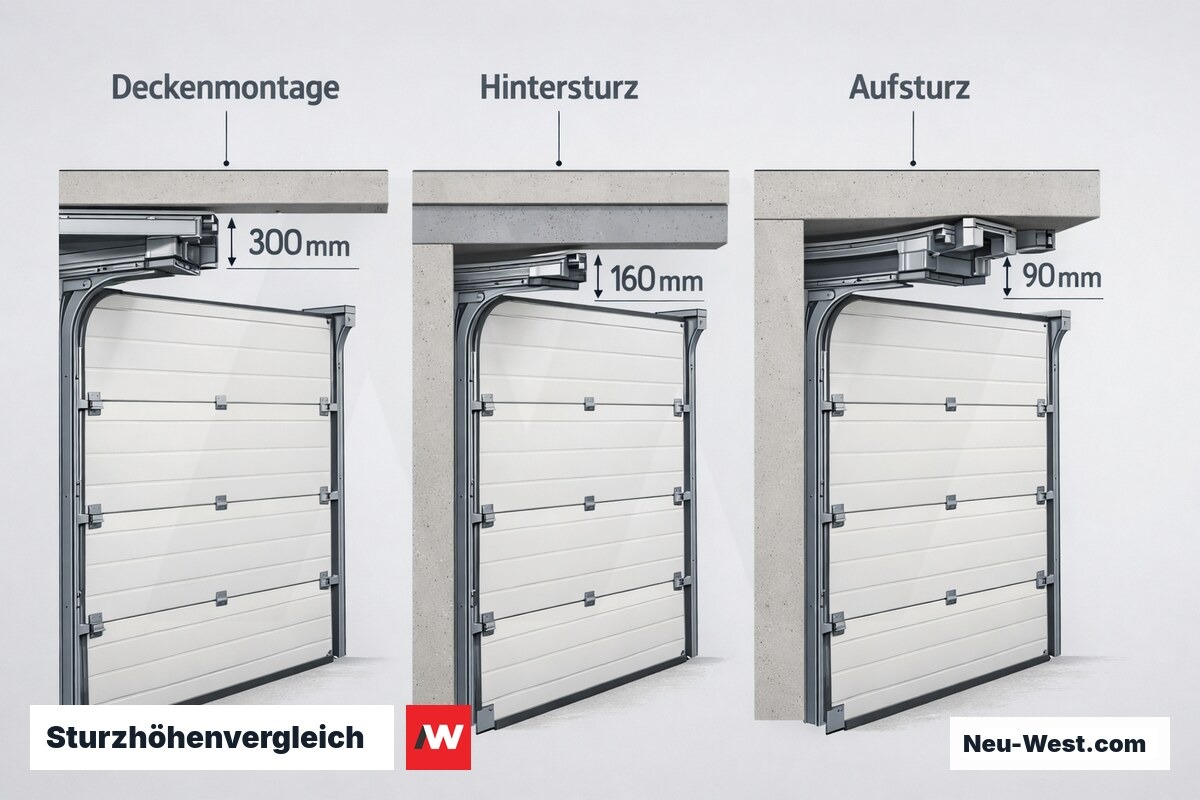

Wie groß ist die verfügbare Sturzhöhe (Oberkante Toröffnung bis Deckenunterkante bzw. erstem Hindernis)?
Technische Kennwerte: Garagentor im Überblick
| Kennwert | Wert / Anforderung |
|---|---|
| U-Wert Grenzwert beheizte Garage (GEG Anlage 7) | ≤ 1,0 W/(m²K) |
| U-Wert typisch gedämmtes Sektionaltor (PU-Kern) | 0,5–0,9 W/(m²K) |
| Lebensdauer Torsionsfeder | 10.000–25.000 Lastwechsel |
| Lebensdauer Zugfeder (Schwingtor) | 10.000–20.000 Lastwechsel |
| Ausgleich Bodendichtung Standard (EPDM) | ±15–20 mm |
| Ausgleich Bodendichtung Flexibel / Bürste | bis 50 mm |
| Max. Spitzenkraft Antrieb bei Erstkontakt (EN 13241) | ≤ 400 N |
| Max. Betätigungskraft Notentriegelung (EN 13241) | ≤ 100 N |
| Schichtdicke Pulverlack | 60–80 μm |
| Schichtdicke Feuerverzinkung Einzelstück (EN ISO 1461) | ≥ 45 μm (Mindestwert 35 μm) |
| Schichtdicke Coil-Coating | ca. 20 μm Primer + 20–25 μm Topcoat |
Korrosionsschutz: Pulverlack, Feuerverzinkung und Coil-Coating im Vergleich
Pulverlack (60–80 μm, elektrostatisch aufgetragen und eingebrannt) ist der Marktstandard für fertige Torblätter. Er bietet gute UV-Beständigkeit und mechanische Schlagfestigkeit. Schwachstelle: Kratzer bis zum Grundmetall — etwa durch Steinschlag — korrodieren ohne Nachbehandlung punktförmig unter dem Lackfilm (Unterwanderung). In Salzluftbereichen oder bei permanenter Feuchtigkeit ist eine zusätzliche Grundierung mit Zinkstaubprimer empfehlenswert.

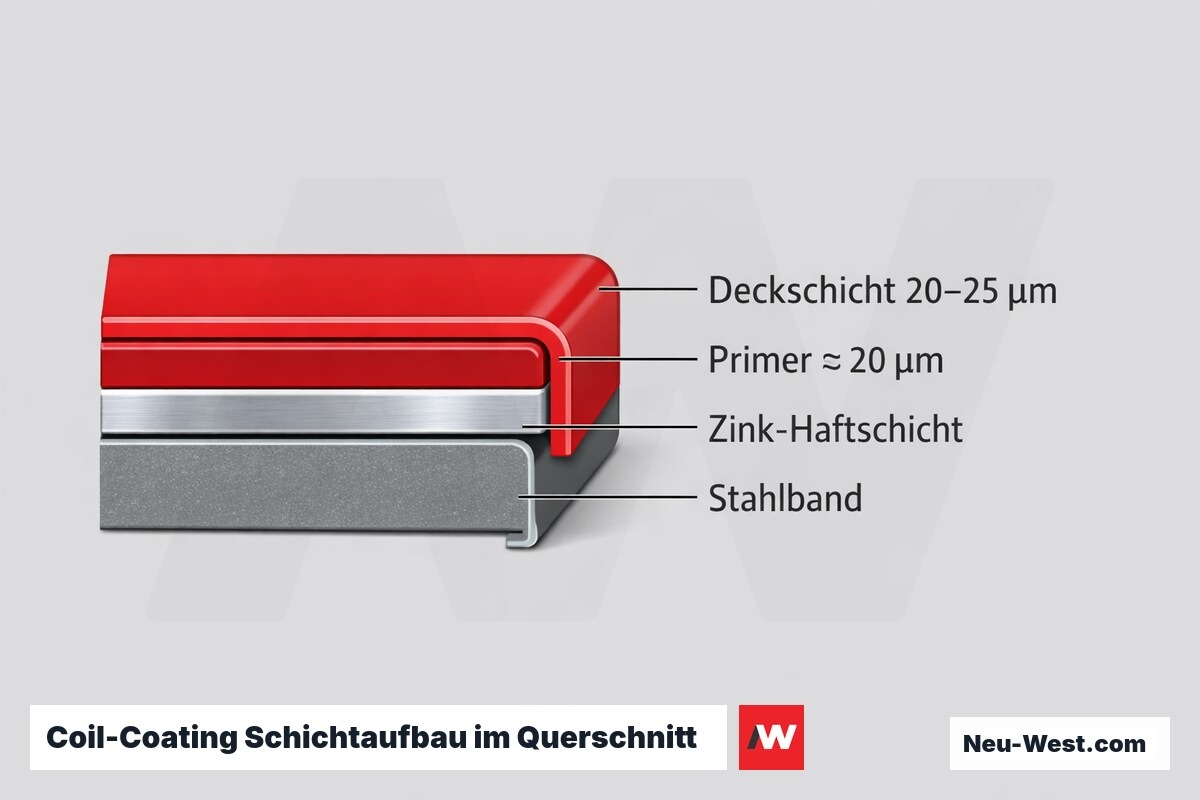

Coil-Coating beschichtet das Stahlband vor dem Rollformen: Primer (≈ 20 μm) und Deckschicht (20–25 μm) werden im Durchlaufofen auf das noch ebene Blech aufgebracht. Die Schichtdicke ist gleichmäßiger als bei nachträglich pulverlackierten Profilen, und der flexible Polyesterfilm bleibt beim Umformvorgang rissfrei — besonders vorteilhaft bei der Kantenabdeckung.
Feuerverzinkung nach EN ISO 1461 (Schmelztauchverzinkung) liefert kathodischen Korrosionsschutz — Zink opfert sich für den Stahl. Mindestschichtdicke für Bauteile ≤ 6 mm Wanddicke: 45 μm mittlere Schichtdicke, 35 μm Einzelmessung. Empfehlenswert für Stahlrahmen und Befestigungswinkel in Berliner Straßennähe (Tausalz, erhöhte Luftfeuchte); Oberfläche benötigt Haftvermittler vor einer Lackierung.
Was kostet Garagentor einbauen?
Richtwerte für Berlin inkl. Material und Montage durch Fachbetrieb; Demontage, Elektroinstallation und Mauerwerksanpassung separat ausgewiesen. Preise variieren nach Tormaß (Bezugsgröße 2,5 × 2,1 m), Dämmqualität und Antriebstyp.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Leistung | Kosten (Richtwert Berlin) |
| Sektionaltor manuell bis 2,5 × 2,1 m (inkl. Montage) | 800–1.500 € |
| Sektionaltor mit Elektroantrieb Deckenläufer | 1.500–2.800 € |
| Sektionaltor mit Seitenantrieb oder Direktantrieb | 2.200–4.000 € |
| Rolltor mit Elektroantrieb | 2.000–4.500 € |
| Schwingtor manuell (Bestandsersatz) | 600–1.200 € |
| Drehflügeltor manuell | 700–1.500 € |
| Demontage und Entsorgung Alttor | 150–400 € |
| Separate Elektroinstallation 230-V-Leitung (Unterputz) | 300–700 € |
| Nachrüstung Sicherheitslichtschranke | 150–350 € |
| Mauerwerksanpassung / Sturzverstärkung | 500–2.000 € |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Elektroanschluss: Was Rohbau und Elektroplanung für den Torantrieb vorsehen müssen
Der Torantrieb benötigt einen 230-V-Schuko-Anschluss in Sturznähe — typisch 20–30 cm seitlich neben der Mittelschiene. Empfohlen ist ein eigener Stromkreis mit 16-A-Sicherung, da manche Antriebe (besonders Direktantriebe mit integrierter Heizung) bis zu 8 A Anlaufstrom ziehen. Provisorische Verlängerungskabel widersprechen VDE 0100-Teil 705 für Garagen und führen bei Schäden zu Versicherungsproblemen.
Für die Leerrohr-Vorinstallation im Rohbau sind mindestens zwei M20-Rohre empfehlenswert: eines für NYM-J 3×1,5 mm² (Kraftstrom), eines für Steuer- und Datenleitungen (CAT-Kabel, KNX-Bus). Die Trennung von Kraft- und Steuerleitung ist EMV-Anforderung nach DIN VDE 0100-520. Nachträgliches Einziehen ohne Leerrohr in gemauerten Garagen ist mit erheblichem Stemmaufwand verbunden.
Bedarfsmeldung an den Elektrofachplaner: Antriebsleistung (i. d. R. 500–1.000 W), Positionsschalter-Ausgang für externen Status (Trockenkontakt), Anschluss Außentaster / Schlüsselschalter, ggf. Netzwerkdose oder ZigBee-Repeater für Smart-Home-Anbindung. Diese Angaben müssen vor der Rohbauelektrifikation vorliegen — nachträgliche Leitungsführung kostet ein Vielfaches.
Torsionsfeder nie selbst unter Spannung setzen oder lösen
Torsionsfedern stehen unter Vorspannungen von mehreren Hundert Newton. Falsches Lösen oder Nachspannen ohne Spezialeinstellstab kann zur schlagartigen Entspannung mit schwerer Verletzungsgefahr führen. Federarbeiten ausschließlich durch ausgebildeten Fachbetrieb durchführen lassen.
Verbindungstür zum Wohnhaus ist unabhängig vom Außentor geregelt
Die Brandschutzanforderung (rauchdicht, selbstschließend) der GarVO Bln gilt für die Verbindungstür Garage–Wohnbereich — nicht für das Außentor. Fehlende oder falsch klassifizierte Innentüren werden bei Gebäudeschäden versicherungsrechtlich als grobe Fahrlässigkeit gewertet.
Leerrohr-Vorinstallation spart beim Rohbau 300–700 € später
Wer beim Garagenbau zwei M20-Leerrohre (Kraft + Steuerleitung) vom Unterverteiler bis zum Sturzbereich vorverlegt, vermeidet bei späterer Antriebsnachrüstung aufwendiges Stemmen. Materialkosten für beide Rohre: unter 30 €.
Notentriegelung: EN 13241-Anforderungen und Betätigungskraft bei Stromausfall
Die harmonisierte Norm EN 13241:2003+A1:2016 ist die CE-Kennzeichnungsgrundlage für kraftbetätigte Tore im Außenbereich und schreibt vor, dass jedes motorisch angetriebene Garagentor eine Notentriegelung besitzt, die bei Stromausfall von innen ohne Werkzeug betätigbar ist — maximale Betätigungskraft 100 N.

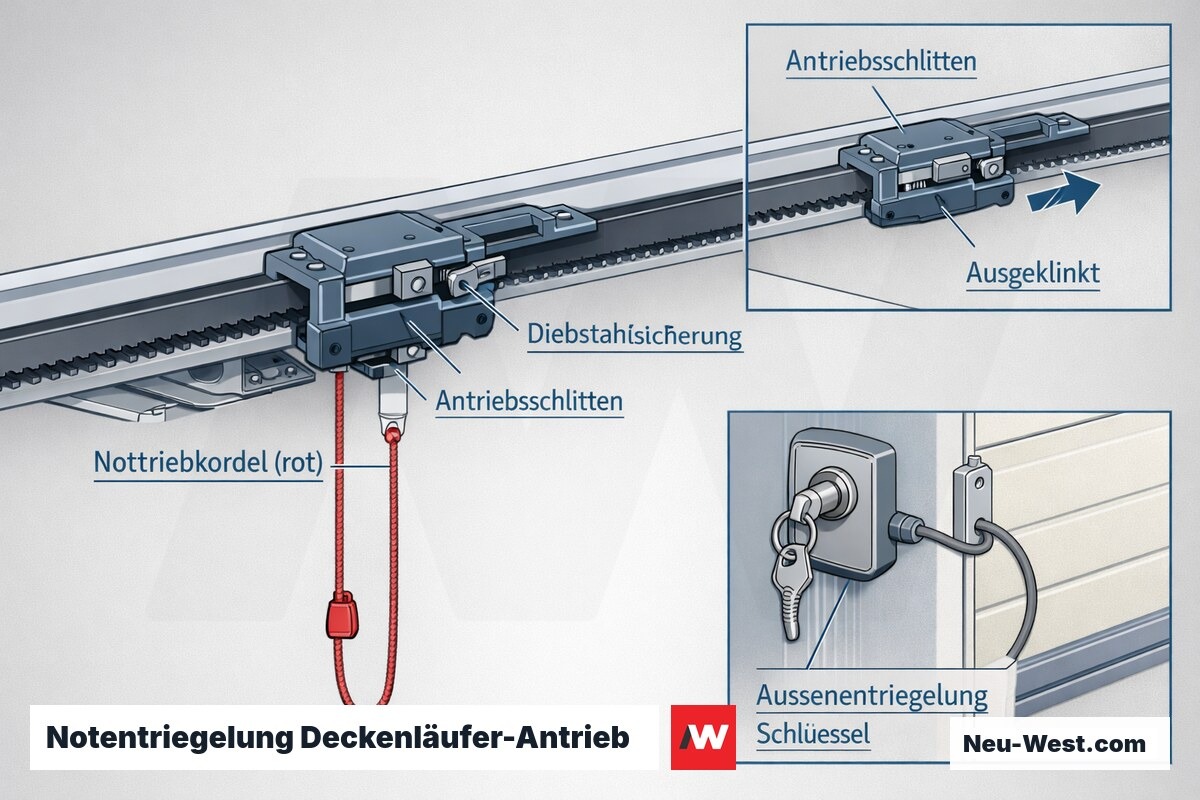

Bei Deckenläufer-Antrieben übernimmt die rote Nottriebkordel diese Funktion: Zug am Seil entkoppelt den Schlitten vom Torblatt, danach lässt sich das Tor manuell schieben. Zu beachten: Manche Antriebe kombinieren die Entkupplung mit einer Diebstahlsicherungsfunktion — im eingekoppelten Zustand verriegelt der Antrieb das Tor mechanisch. Nach Notentriegelung entfällt diese Sperrfunktion.
Außenzugang zur Notentriegelung (z. B. Schlüsselschalter + Seilzug) ist nach EN 13241 optional, aber für Garagen ohne separaten Nebeneingang dringend empfohlen: Ist das Tor bei Stromausfall geschlossen und kein manuelles Öffnen von außen möglich, wird die Garage zur Falle — ein Risiko, das bei der Planung aktiv adressiert werden muss.
Wichtige Begriffe rund um Garagentor einbauen
Torsionsfeder
EN 13241
Coil-Coating
Jackshaft-Antrieb
GarVO Bln
U-Wert (Wärmedurchgangskoeffizient)
Smart-Home-Integration: Schnittstellen, Steuerleitung und Sicherheitsanforderungen
Garagenantriebe lassen sich über verschiedene Protokolle einbinden: Trockenkontakt / Impulseingang (universell, fast alle Antriebe), 868-MHz-Funk (proprietär, z. B. Hörmann BiSecur oder Novoferm NovoLock), Zigbee/Z-Wave über Zwischenstecker-Gateways sowie IP-Gateways mit App-Anbindung. KNX-native Garagenantriebe existieren, sind aber Nischenprodukte für Gebäudeautomationsinstallationen im oberen Preissegment.
Sicherheitstechnisch bleibt EN 13241 auch im Smart-Home-Betrieb bindend: Lichtschranke, Reversierfunktion und Abschaltkraft müssen aktiv sein, unabhängig davon, ob das Öffnen per App, Sprachbefehl oder Taster ausgelöst wurde. Drittanbieter-Hacks, die Sicherheitskreise überbrücken, heben die CE-Konformität auf — mit haftungsrechtlichen Konsequenzen bei Unfällen.

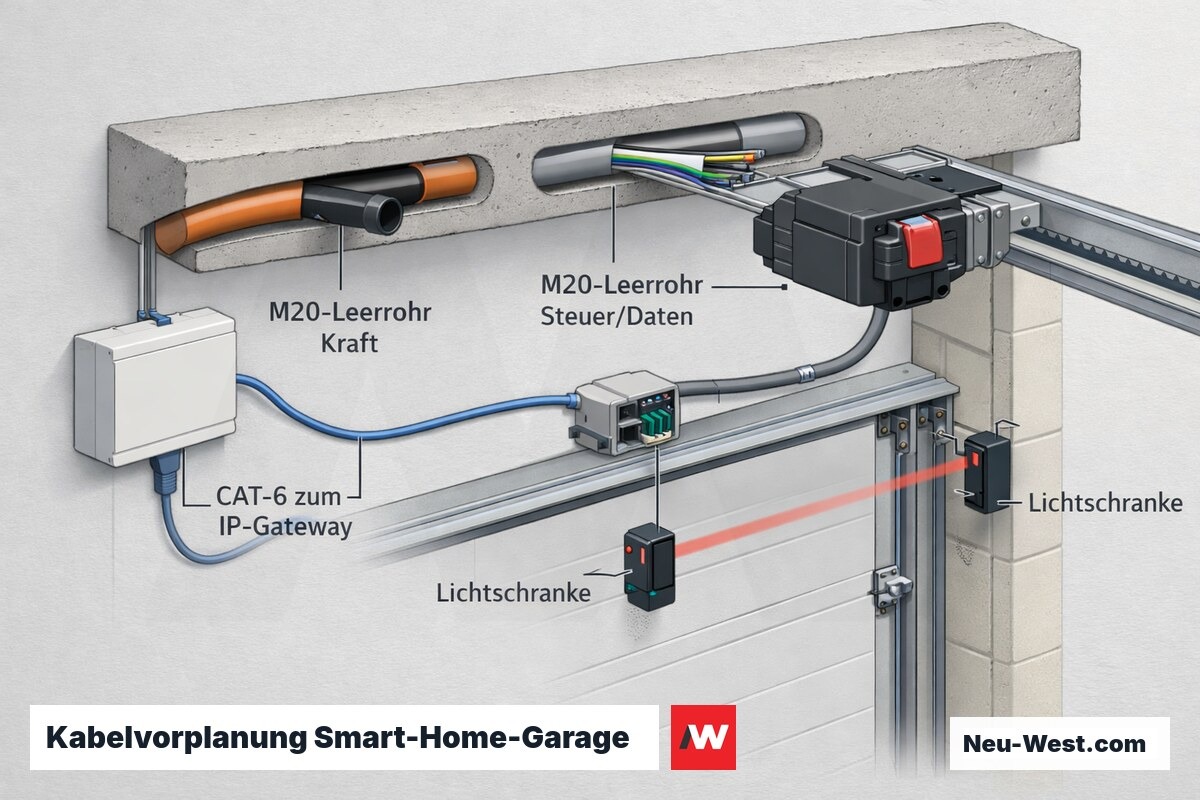

Für die Kabelvorplanung bei Smart-Home-Garagen gilt: mindestens zwei M20-Leerrohre (Kraft + Steuer/Daten), getrennt verlegt. Empfohlen ist eine CAT-6-Leitung zum Sturz für ein lokales IP-Gateway sowie ein KNX-Kabel (YCYM 2×2×0,8) für Gebäudebussysteme — auch wenn aktuell noch kein System installiert wird, da Nachrüstung ohne Leerrohr unverhältnismäßig teuer ist.
Der wichtigste Einstellparameter der gesamten Garagentor-Montage ist der Gewichtsausgleich: Das Tor muss in halber Hubhöhe stehen bleiben, wenn man es loslässt. Stimmt dieser Ausgleich nicht, läuft der Antrieb permanent überlastet — und die Federbruchrate verdoppelt sich innerhalb weniger Jahre.
Anforderung nach Hersteller-Montageanleitungen und Grundprinzip EN 13241 (Gewichtsausgleich als Sicherheitsvoraussetzung)
