Abwasserleitung verlegen in Berlin – Fachbetrieb für Grundleitungen und Steigestränge
Ob neue Grundleitung unter der Bodenplatte, erdverlegte Entwässerungsleitung auf dem Grundstück oder Erneuerung maroder Steigestränge im Bestand: Das normgerechte Verlegen von Abwasserleitungen erfordert präzise Gefälleplanung, richtiges Bettungsmaterial und eine dokumentierte Dichtheitsprüfung nach DIN EN 1610.
Typische Problemstellen entstehen durch zu geringes Gefälle, falsch gewählte Rohrverbindungen oder fehlende Inspektionsöffnungen – Fehler, die im verdeckten Einbauzustand schwer und teuer zu beheben sind. Wir führen Abwasserleitungen fachgerecht aus und übergeben die Anlage mit Prüfprotokoll.
Was umfasst das Verlegen einer Abwasserleitung?
- Aufmaß, Gefälleplanung und Materialauswahl (PVC-U, PP, Steinzeug, Gusseisen) je nach Abwasserart, Überdeckungstiefe und Schallschutzanforderung
- Erdarbeiten inkl. Grabenherstellung, Leitungszone aus frostfreiem Sandbett (Körnung 0/16 mm) und lagenweiser Verdichtung nach DIN EN 1610
- Verlegen von Grundleitungen und Anschlussleitungen mit Mindestgefälle gemäß DIN EN 12056-2 und Selbstreinigungsnachweis
- Einbau von Inspektionsöffnungen und Reinigungsschächten (max. 25 m Abstand auf geraden Strecken, je Richtungsänderung ≥ 45°) sowie Rückstauverschlüssen
- Dichtheitsprüfung mit Wasser oder Luft (0,5 bar, 30 Minuten) nach DIN EN 1610 mit Übergabe des Prüfprotokolls
- Anschluss an den öffentlichen Kanal, Wiederherstellung der Oberfläche und vollständige Dokumentation (Bestandspläne, Schachtbuch)
Für Entwässerungsgegenstände unterhalb der Rückstauebene planen wir Hebeanlagen nach DIN EN 12056-4 mit ein. Bei schalltechnisch sensiblen Bereichen empfehlen sich Gusseisen- oder 3-Schicht-PP-Rohre, um die Anforderungen der DIN 4109-1 (max. 30 dB(A)) sicher einzuhalten.
Selbstreinigung: Warum Gefälle und Füllgrad das Verstopfungsrisiko bestimmen

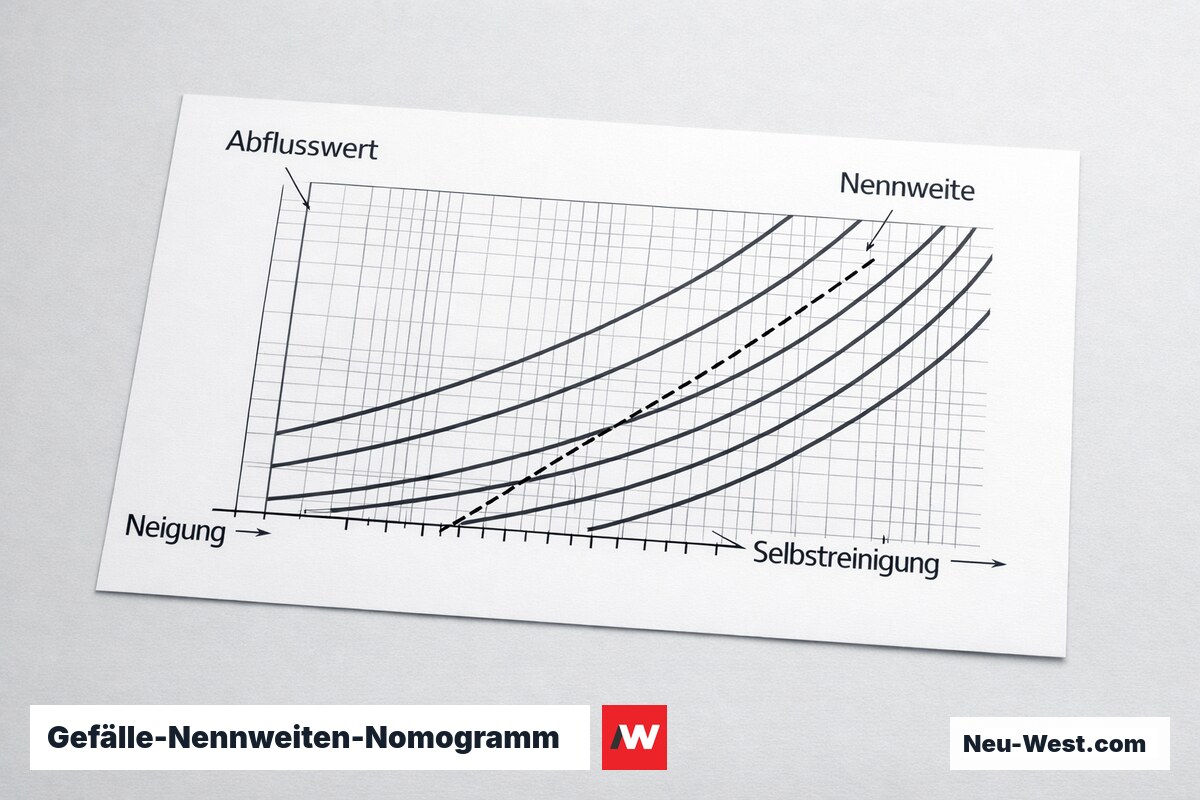

DIN EN 12056-2 fordert für Schmutzwasserleitungen eine Mindestfließgeschwindigkeit von 0,7 m/s — nicht als Momentanwert, sondern als Dauerminimum bei Teillastbetrieb. Ein häufig übersehenes hydraulisches Detail: Die Fließgeschwindigkeit im Kreisrohr erreicht ihr Maximum nicht bei Vollfüllung, sondern bei h/d ≈ 0,82. Das Normgefälle von 1 % für DN 100 ist so bemessen, dass dieser Optimalpunkt im üblichen Nutzungsbereich erreichbar bleibt.
Kritisch wird es, wenn mehrere Faktoren zusammentreffen: Gefälle unter dem Normminimum, langer Leitungsast ohne Spülstoß und Fetteinträge aus Küchen. Bereits ein Rückgefälle von 0,1° — entstanden durch Bodensetzung oder Verlegefehler — lässt Schmutzwasser stagnieren und führt innerhalb von Wochen zu Ablagerungen, die mechanisch kaum mehr lösbar sind.
Für Leitungen, die selten genutzt werden (Gartenhaus-Anschluss, Gästebad), empfiehlt die Norm ein erhöhtes Mindestgefälle von 1,5 bis 2 %, weil die niedrige Spülfrequenz die Selbstreinigung allein durch Gefälle nicht sicherstellen kann.
Abwasserleitung verlegen: Ablauf von der Planung bis zur Abnahme
Entwässerungsplanung und Dimensionierung
Berechnung des Schmutzwasservolumenstroms nach DIN EN 12056-2, Festlegung von Gefälle, Rohrdurchmessern, Lüftungsführung und Rückstaukonzept. Klärung des Einleitpunkts und der Anschlusstiefe mit dem Netzbetreiber.
Leitungsrecherche und Absteckung
Einmessung bestehender Trinkwasser-, Gas- und Stromleitungen vor Aushubbeginn (in Berlin: BLIS-Anfrage oder Netzbetreiber-Auskunft). Mindestabstände nach DVGW W 400-1 und G 462 einhalten und dokumentieren.
Aushub und Sohlvorrichtung

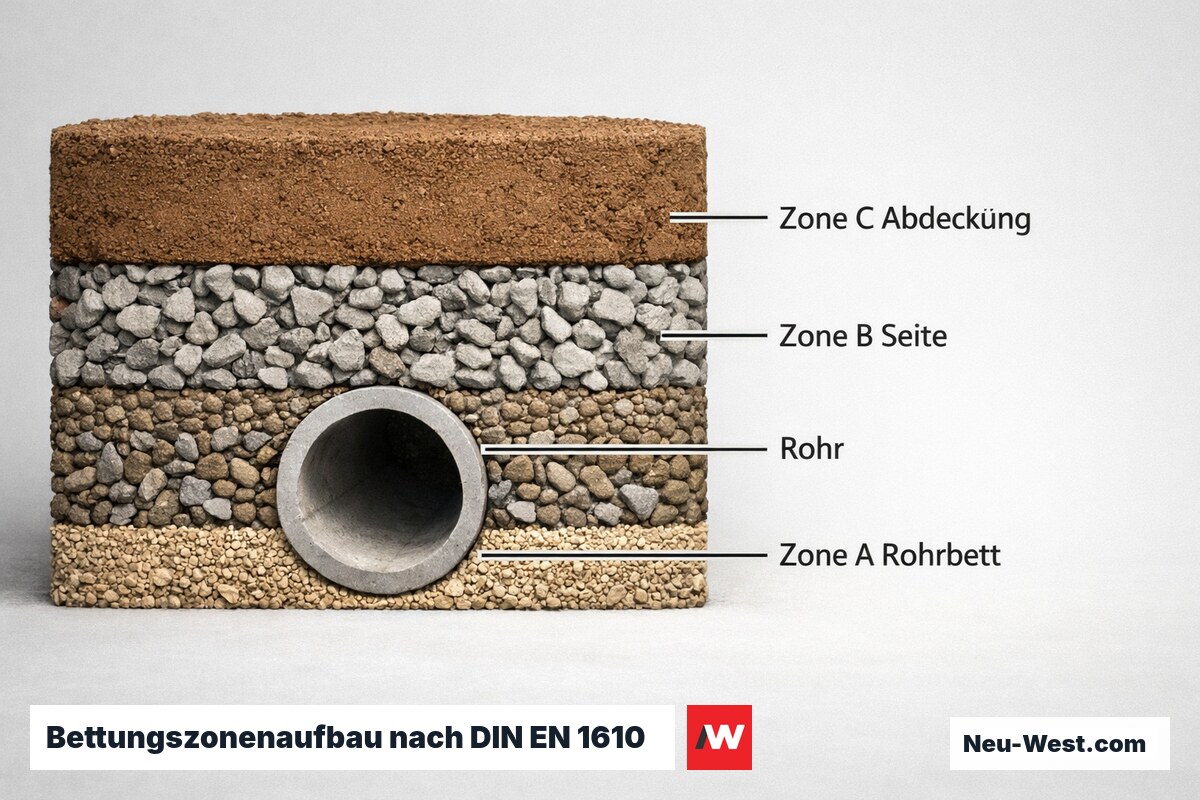

Grabentiefe richtet sich nach Frosttiefe (≥ 0,8 m Überdeckung in Berlin) und Anschlusstiefe. Leitungszone aus verdichtungsfähigem Kies, beidseitig mindestens 150 mm über dem Rohraußendurchmesser. Sohle auf Gefälle ausnivellieren — Toleranz ≤ ±5 mm je Messstrecke.
Rohrverlegung und Formstücke einbauen
Gradientenkontrolle per Lasernivellierer nach jeder Rohrmuffe. Richtungsänderungen über 45° nur über Schacht oder Reinigungsöffnung; kleinere Winkel über genormte Formstücke. Verbindungsmuffen auf vollständigen Sitz und Dichtringposition prüfen.
Rückstausicherung und Schächte setzen
Rückstauklappe oder Hebeanlage entsprechend der Rückstauebene und der Abwasserart (Grau- vs. Fäkalwasser) einbauen. Schächte in Abständen ≤ 50 m setzen und auf Endniveau ausrichten.
Dichtheitsprüfung nach DIN EN 1610
Wasser- (Verfahren W, 0,5 bar, 30 min) oder Luftdruckprüfung (Verfahren L, 0,05 bar, 5 min) vor dem Verfüllen durchführen. Prüfprotokoll ist Pflichtbestandteil der Abnahmedokumentation.
Kamerabefahrung und Netzabnahme
TV-Inspektion nach DIN EN 13508-2 dokumentiert Ist-Gefälle, Fugenbild und Muffensitz. In Berlin ist die Abnahme durch die Berliner Wasserbetriebe (BWB) vor der Hausanschluss-Freigabe erforderlich. Protokoll für Gewährleistungsunterlagen sichern.
Rohrverbindungen: Steckmuffe, Schweißmuffe oder Kleber — wann welche Technik dauerhaft dichthält
Die Steckmuffe mit Elastomer-Dichtring ist der Standard für KG-Rohre aus PVC-U im Erdreich. Sie toleriert Winkelauslenkungen von 2–4° je Nennweite und gleicht Bodensetzungen elastisch aus — ein Vorteil, den starre Verbindungen nicht bieten. Entscheidend ist der vollständige Einschub bis zur Markierung; ein nur halb eingefügtes Rohrende sitzt dichtungstechnisch außerhalb der Toleranz.
Klebeverbindungen (Quellschweißung) bilden eine molekulare Verbindung, die nach Aushärtung druckfester ist als das Rohrwerkstück selbst. Kritisch: Unter +5 °C baut sich die Verbindungsfestigkeit nur unvollständig auf. Die Handhabungsfestigkeit ist nach ca. 45 Minuten erreicht, die volle Betriebsdruckbeständigkeit aber erst nach 24 Stunden bei 20 °C — ein häufig unterschätzter Punkt auf der Baustelle.
PE-HD-Rohre werden per Stumpfschweißung oder Elektroschweißmuffe verbunden — gasdicht, vibrationsfest und für grabenlose Einzugverfahren unverzichtbar. Diese Verbindungen sind nicht reversibel und setzen einen Schweißer mit DVS-Schweißerprüfung voraus; die Schweißnahtdokumentation ist bei Druckleitungen Pflichtbestandteil der Abnahme.
Kostenrechner: Abwasserrohr verlegen (DN 150)
Richtwert für Grundleitungen DN 150 PVC-U SN 8 bei normalem Gelände und Standardgefälle 10 ‰. DN 150 ist die häufigste Dimension für Hausanschlussleitungen; DN 100 genügt bei Einfamilienhäusern bis ca. 6 Ablaufeinheiten (DU) nach DIN EN 12056-2, DN 200 bei mehr als 24 DU oder Gefälle unter 5 ‰. Preis inkl. Muffen und Formstücken; Erdarbeiten und Schachtbau separat kalkulieren.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Rohrmaterialien für Abwasserleitungen: Eigenschaften und Einsatzbereiche
KG-Rohr (PVC-U)
Standardmaterial für Grundleitungen im Erdreich. DN 100–500, Ringsteifigkeit SN 4 bis SN 16. Korrosionsfest, kostengünstig, breites Formstück-Sortiment. Einschränkung: nicht geeignet für Dauerbetrieb über 60 °C oder stark konzentrierte Laugen. Brandabschnitte erfordern zugelassene Brandschutzmanschette.
SML (Grauguss-Entwässerungsrohr)
Druckdicht, schallentkoppelt durch Clamp-Verbindung, feuerbeständig ohne zusätzliche Abschottung. Erste Wahl in Gebäuden bei Brandabschnittstrennung (kein Schottungsnachweis nötig) und hohen Schallschutzanforderungen nach DIN 4109. Höheres Gewicht erfordert statische Aufhängungsplanung.
Steinzeugrohr (Tonrohr)
Säure-, hitze- und abriebfest für aggressive Abwässer (Labore, Gewerbe, Lebensmittelproduktion). Dauerhaft temperaturbeständig bis ca. 140 °C. Verbindung über Steckmuffe mit TPE-Dichtung; auf gleichmäßige Bettung ohne Punktlast achten.
PE-HD-Rohr
Druckfest, flexibel bei Bodenbewegungen, kältebeständig bis −40 °C ohne Sprödbruch. Schweißverbindung für grabenlose Verfahren (Relining, Pipe-Bursting) und Druckentwässerungssysteme. Bevorzugt bei instabilen Böden und langen grabenlosen Einzugstrecken.
PP-Rohr (Polypropylen)
Hohe Hitzebeständigkeit für kurzzeitige Temperaturen bis 95 °C — geeignet für gewerbliche Küchen und Laborentwässerung. Resistent gegen Fette und schwache Säuren. Bei Durchdringung von Brandabschnitten: materialspezifischen Schottungsnachweis (ETA) erforderlich.
Rückstausicherung: Pflichteinbau, Rückstauebene und der entscheidende Unterschied zwischen Klappe und Hebeanlage
Die Rückstauebene entspricht in der Regel der Straßenoberkante des nächsten öffentlichen Kanalschachts. Alle Entwässerungsanschlüsse unterhalb dieser Ebene sind nach DIN EN 12056-4 rückstaugefährdet und müssen zwingend gesichert werden — auch wenn das Gebäude noch nie überflutet wurde.

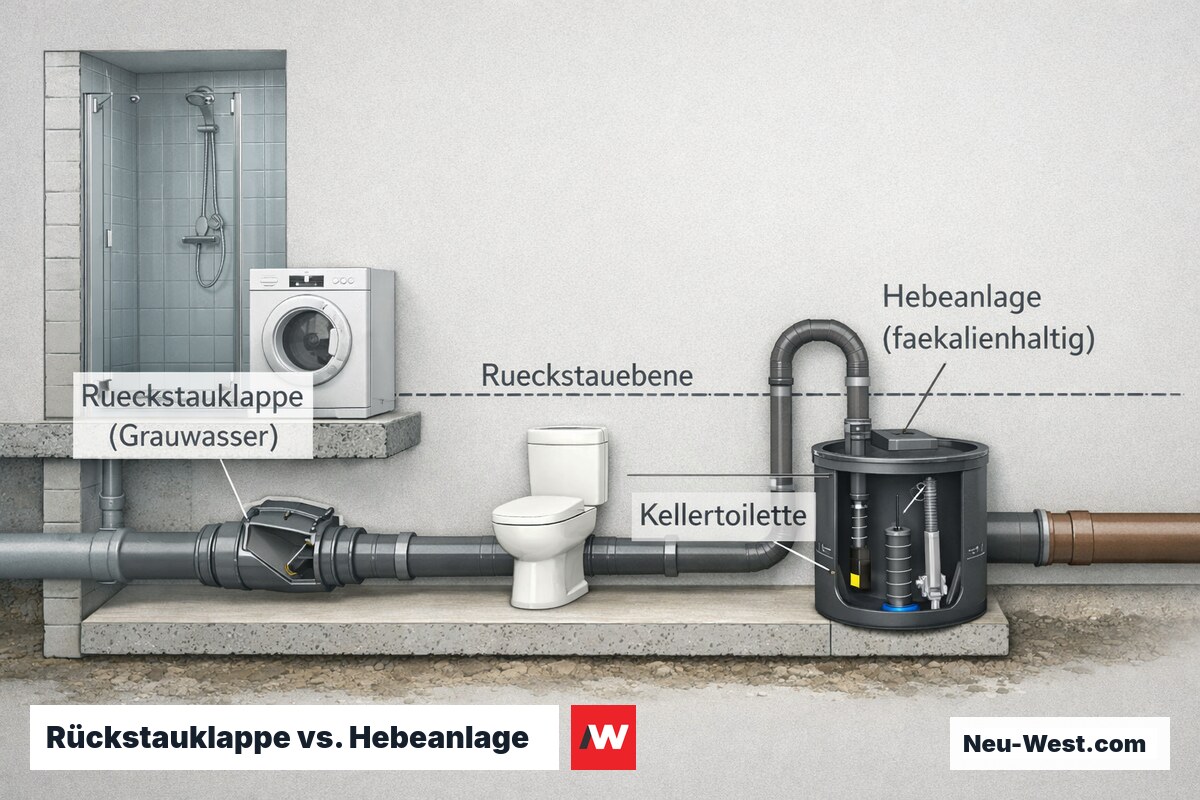

Der entscheidende und häufig falsch umgesetzte Unterschied: Rückstauklappen nach DIN EN 13564 sind ausschließlich für fäkalienfreies Grauwasser (Dusche, Waschmaschine, Waschbecken) zulässig. Für fäkalienhaltiges Abwasser — also jede Kellertoilette unterhalb der Rückstauebene — ist zwingend eine Hebeanlage nach DIN EN 12050-1 mit integriertem Rückflussschutzsystem vorgeschrieben.
Häufiger Fehler bei Altbausanierungen: Die Rückstauklappe wird auch für den WC-Abgang eingebaut. Das funktioniert im Alltag, entspricht aber nicht der Zulassung und führt im Schadensfall zu Haftungsproblemen mit der Versicherung. Der Mehraufwand einer normkonformen Hebeanlage ist kalkulierbar — der Haftungsunterschied deutlich nicht.

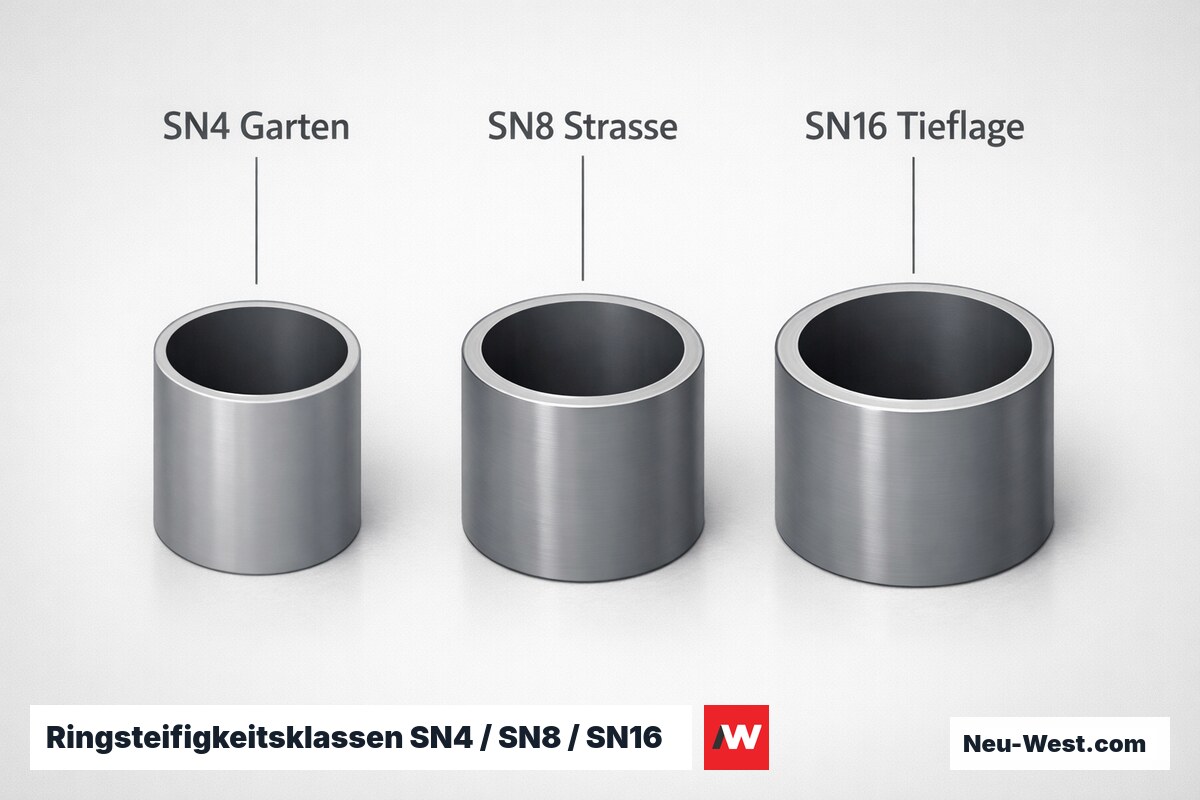

Technische Referenzwerte: Ringsteifigkeit, Temperaturen und Prüfdrücke
| Ringsteifigkeit SN 4 | Gartenbereiche, Fußwege, Überdeckung ≥ 1 m (leichte Last) |
|---|---|
| Ringsteifigkeit SN 8 | PKW-Flächen, Wohnstraßen, Standard-Einbautiefe bis 5 m |
| Ringsteifigkeit SN 16 | LKW-Flächen, Hauptverkehrsstraßen, Einbaulage > 5 m |
| Max. Betriebstemp. PVC-U (Dauerbetrieb) | 60 °C; kurzzeitig 80 °C |
| Max. Betriebstemp. PP (Dauerbetrieb) | 80 °C; kurzzeitig 95 °C |
| Max. Betriebstemp. Steinzeug | ≈ 140 °C (Dauerbetrieb) |
| Mindestüberdeckung Frostschutz (Berlin) | 0,8 m (RAL-GZ 961) |
| Dichtheitsprüfung Wasser (Verfahren W) | 0,5 bar Prüfdruck, 30 min Haltedauer |
| Dichtheitsprüfung Luft (Verfahren L) | 0,05 bar Prüfdruck, 5 min Haltedauer |
| Elastischer Winkelausgleich Steckmuffe KG | bis 4° je Muffe (herstellerabhängig) |
Brandschutz an Wanddurchführungen: EI-Abschottung, Mantelrohr und der häufig übersehene Zulassungsnachweis
Brennbare Kunststoffrohre (PVC-U, PP, PE-HD) dürfen Brandabschnittsgrenzen nur mit einer geprüften Abschottungsmaßnahme queren. Die übliche Lösung ist eine Brandschutzmanschette, die beim Erhitzen aufschäumt und den Rohrdurchgang schließt. Pflicht: Die Manschette muss eine Europäische Technische Bewertung (ETA) besitzen, die das exakte Rohrmaterial, die Wanddicke, den Einbauort (Wand oder Decke, Beton oder Mauerwerk) und die geforderte Feuerwiderstandsklasse (z. B. EI 90) abdeckt.
Häufig übersehen: Eine ETA für PVC-U gilt nicht automatisch für PP oder PE-HD — Aufschäumtemperatur und -volumen sind materialspezifisch. Vor Einbau muss die Herstellerdokumentation auf das konkrete Rohrsystem geprüft werden. Im Brandschutznachweis ist die systemkonforme Montage (Einbautiefe, Schrauben- vs. Klebemontage) zu dokumentieren.
Gusseiserne SML-Rohre sind nichtbrennbar und erfordern keine Brandschutzmanschette — weshalb sie in Kernen von Hochhäusern, Krankenhäusern und Sonderbauten das bevorzugte Material sind, trotz höherem Gewicht und Materialpreis. Im Planungsstadium lohnt es sich, die Mehrkosten für SML gegen den entfallenden Schottungsaufwand gegenzurechnen.
Rohrmaterial-Empfehlung nach Einbaubedingungen
Welche Randbedingungen sind maßgebend?
Offene Bauweise vs. grabenlose Sanierung: Entscheidungsmatrix
| Kriterium | Offene Bauweise | Grabenlos (Relining / Pipe-Bursting) |
|---|---|---|
| Flächenbedarf | Breiter Graben ≥ 0,8 m Breite | Nur Einstieg-/Ausstiegsgrube (ca. 1–2 m²) |
| Kosten bei versiegelter Fläche | Hoch (Belag aufbrechen + wiederherstellen) | 30–50 % günstiger (kein Belagsabriss) |
| Materialkosten Rohr | Günstig (Standard-KG) | Höher (Inliner, PE-HD + Maschinen) |
| Durchmesser anpassen | Beliebige DN möglich | Relining: Reduktion ca. 8–15 %; Pipe-Bursting: Upsizing möglich |
| Voraussetzung Rohrzustand | Auch bei Einsturz möglich | TV-Inspektion Pflicht; Deformation > 15 % schließt Verfahren aus |
| Mindest-Sanierungslänge | Auch Kurzabschnitte (< 5 m) | Erst ab ca. 15–20 m wirtschaftlich |
| Designlebensdauer Ergebnis | Neuwertig (50+ Jahre) | CIPP-Inliner: 50 Jahre nach DIN EN 13566-4 |
| Störung Oberfläche/Verkehr | Hoch (Vollsperrung möglich) | Gering (oft ohne Verkehrseinschränkung) |
Mindestabstände zu Trinkwasser und Gas: Was das DVGW-Regelwerk exakt vorschreibt
Das DVGW-Arbeitsblatt W 400-1 legt für Parallelführungen von Trinkwasserleitungen (≥ DN 50) zu Abwasserleitungen einen Mindestabstand von 1,0 m (Außenwand zu Außenwand, horizontal) fest. Bei Kreuzungen muss die Trinkwasserleitung mindestens 0,5 m über der Abwasserleitung liegen. Ist das geometrisch nicht erreichbar, sind druckdichte Schutzrohre für den Abwasserstrang sowie eine dokumentierte Ausnahmeregelung erforderlich.

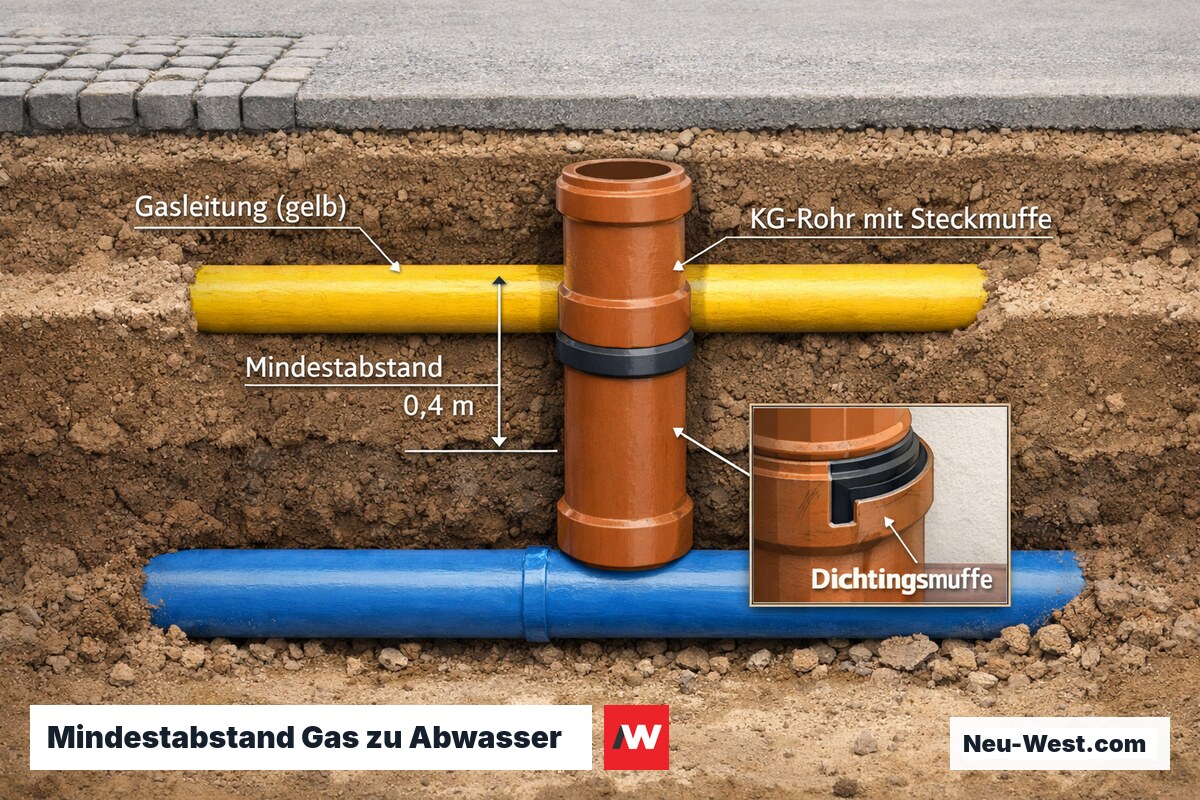

Für Gasleitungen gilt nach DVGW G 462 ein Mindestabstand von 0,4 m zur Abwasserleitung. In Berliner Gründerzeitkiezen, wo Leitungsbündel auf engstem Raum koexistieren, wird dieser Abstand regelmäßig unterschritten — dann sind erhöhte Dichtheitsnachweise und eine schriftliche Ausnahmedokumentation mit dem Netzbetreiber Pflicht.
Ein in der Praxis häufig vernachlässigter Punkt: KG-Rohre mit Steckmuffe gelten im Sinne des DVGW als potenziell leckagefähig. Nur Leitungen mit bestandener EN-1610-Dichtheitsprüfung erfüllen die Anforderungen für verminderte Mindestabstände — das Prüfprotokoll muss deshalb bereits in der Planungsphase als Anforderung festgehalten werden.

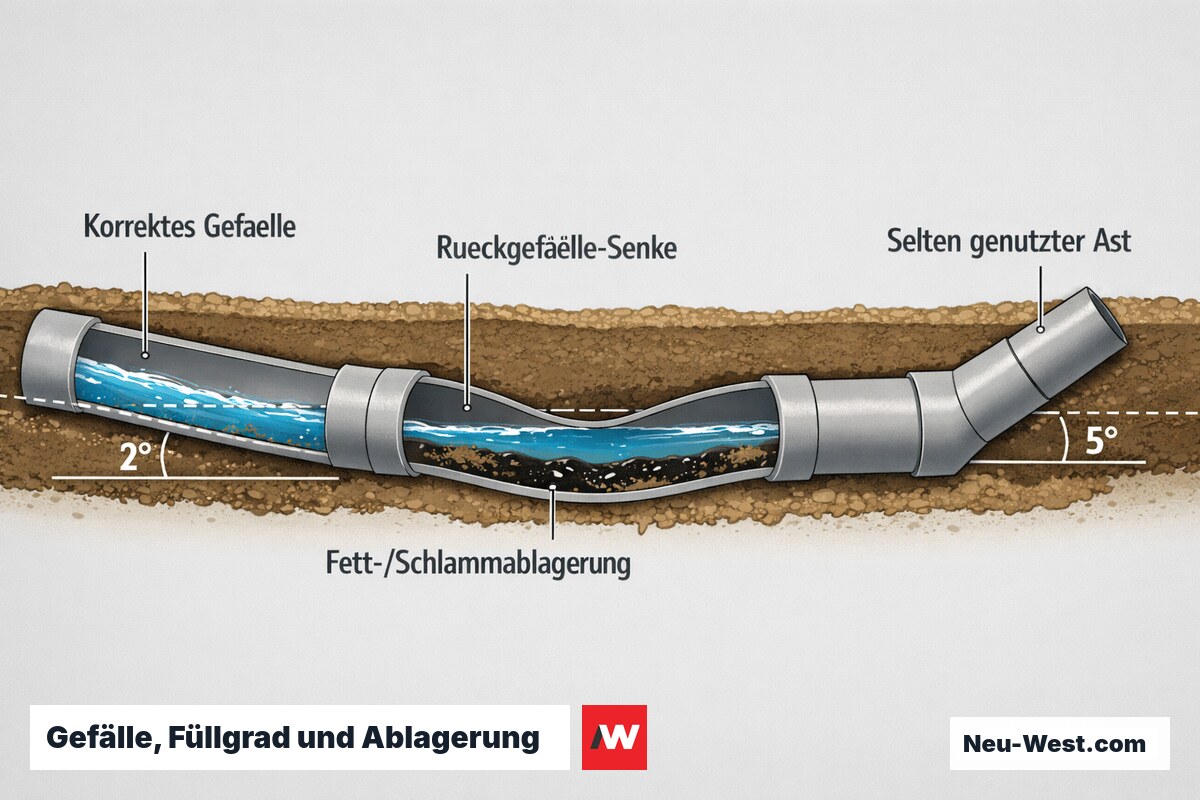

Bodensetzungen als Langzeit-Gefällerisiko
Selbst ein minimales Rückgefälle von 0,05 % (5 cm auf 100 m Leitungslänge) führt in Fettwasserleitungen zu dauerhaften Ablagerungen. Sanierte oder neu verlegte Leitungen sollten nach 12–18 Monaten per Kamerabefahrung auf Setzungen geprüft werden — besonders bei bindigen Böden (Ton, Lehm) oder in der Nähe von Baumwurzeln.

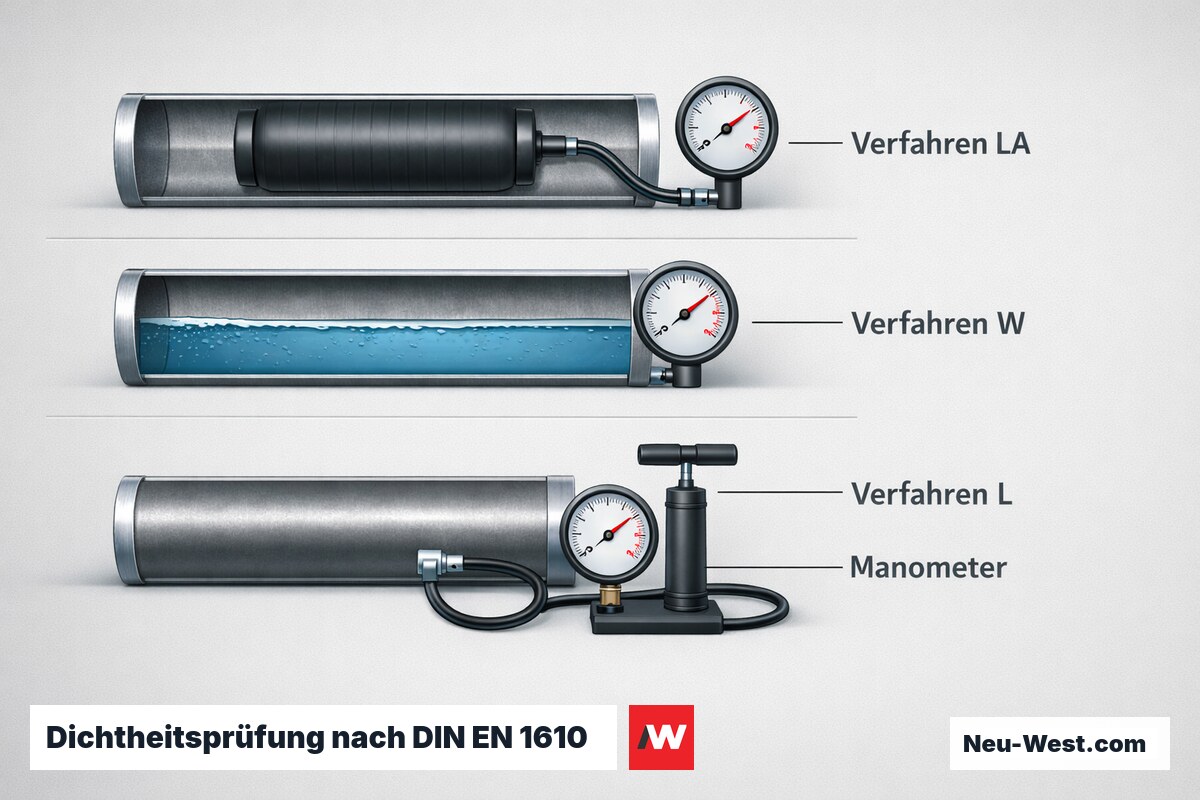

Luftdruckprüfung vs. Wasserdruckprüfung
Das Verfahren L (Luft, 0,05 bar) nach DIN EN 1610 ist schneller und im Winter einsetzbar, reagiert aber weniger empfindlich auf sehr kleine Undichtigkeiten. Das Verfahren W (Wasser, 0,5 bar) gilt als zuverlässiger und wird in Wasserschutzgebieten oder bei Grundwassernähe bevorzugt. Welches Verfahren zulässig ist, legen die kommunalen Entwässerungssatzungen fest.
TV-Inspektion vor dem Verfüllen — die günstigste Versicherung
Eine Kamerabefahrung direkt nach Verlegung, vor dem Schließen des Grabens, kostet 200–350 EUR. Gefällefehler von ±3 mm je Haltung lassen sich in diesem Stadium mit einfachen Mitteln korrigieren. Nach der Verfüllung und Wiederherstellung des Belags kostet dieselbe Korrektur das Zehn- bis Zwanzigfache.
Lüftung der Abwasserleitung: Warum eine falsch geplante Lüftungsführung sämtliche Siphons leersaugt
Fließt ein Abwasserschwall durch eine unbelüftete Fallleitung, entsteht hinter dem Schwall ein Unterdruck von bis zu −40 mbar, der das Sperrwasser (30–50 mm Wassersäule) aus nachgelagerten Siphons saugen kann. DIN EN 12056-2 schreibt deshalb eine Lüftungsöffnung am Kopf der Hauptfallleitung vor, die mindestens 0,5 m über der Dachhaut enden muss — bei Fenstern oder Gauben im Umkreis von weniger als 3 m erhöht sich die Mindesthöhe auf 1,0 m.
Rohrbelüfter (AAV, Auströmventile) sind eine akzeptierte Alternative für Einzelstränge, haben aber zwei kritische Einschränkungen: Sie lassen nur Luft ein, nicht aus — Überdruckereignisse werden nicht abgebaut. Und für WC-Anschlüsse mit Nennweite über DN 70 ist der AAV nach DIN EN 12056-2 nicht zulässig, weil der Volumenstrom die Ventilkapazität übersteigen kann.
Typischer Planungsfehler bei Badsanierungen: Ein neuer WC-Einzelast wird mit einem AAV am Ende abgeschlossen, statt eine Nebenlüftungsleitung zurück zur Hauptfallleitung zu führen. Das Ergebnis ist ein Gurgeln in benachbarten Waschbecken-Siphons — oft erst Wochen später bemerkt, wenn die Geruchsbelastung einsetzt.
Was kostet Abwasserleitung verlegen?
Richtwerte für Berlin (Lohn + Material, ohne MwSt.). Erdarbeiten und Belagswiederherstellung sind der größte Kostenfaktor — grabenlose Verfahren können diesen Anteil erheblich reduzieren.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Leistung | Preis (Richtwert) |
| Aushub + Sohlbettung + Verfüllung (Normalboden) | 80–150 EUR/m |
| KG-Rohr DN 100 verlegen (Material + Lohn) | 35–65 EUR/m |
| KG-Rohr DN 150 verlegen (Material + Lohn) | 50–90 EUR/m |
| SML-Rohr im Gebäude DN 100 (Material + Lohn) | 55–95 EUR/m |
| Rückstauklappe DN 100 einbauen (Grauwasser) | 600–1.200 EUR |
| Hebeanlage fäkalienfrei DIN EN 12050-3 | 1.800–3.500 EUR |
| Hebeanlage für Fäkalien DIN EN 12050-1 | 3.000–6.500 EUR |
| Hausanschlussschacht neu setzen | 900–1.800 EUR |
| Dichtheitsprüfung nach DIN EN 1610 | 200–450 EUR |
| Kamerabefahrung bis 30 m (inkl. Protokoll) | 180–350 EUR |
| CIPP-Relining DN 150 grabenlos | 120–220 EUR/m |
| Pipe-Bursting DN 150 → DN 200 grabenlos | 150–280 EUR/m |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Grabenlose Leitungssanierung: Wann Relining und Pipe-Bursting billiger und besser sind als Aufgraben
CIPP-Relining (Cured-In-Place Pipe) zieht einen harzdurchtränkten Schlauch in die Altleitung ein und härtet ihn durch UV-Licht oder Heißdampf zur neuen Rohrschale aus. Der Innendurchmesser reduziert sich je nach Inliner-Wanddicke um 8–15 % — das muss hydraulisch nachgerechnet werden. Leitungen, deren Restquerschnitt nach dem Relining unter 70 % des Ursprungs liegt, müssen auf Selbstreinigungsgeschwindigkeit geprüft werden.

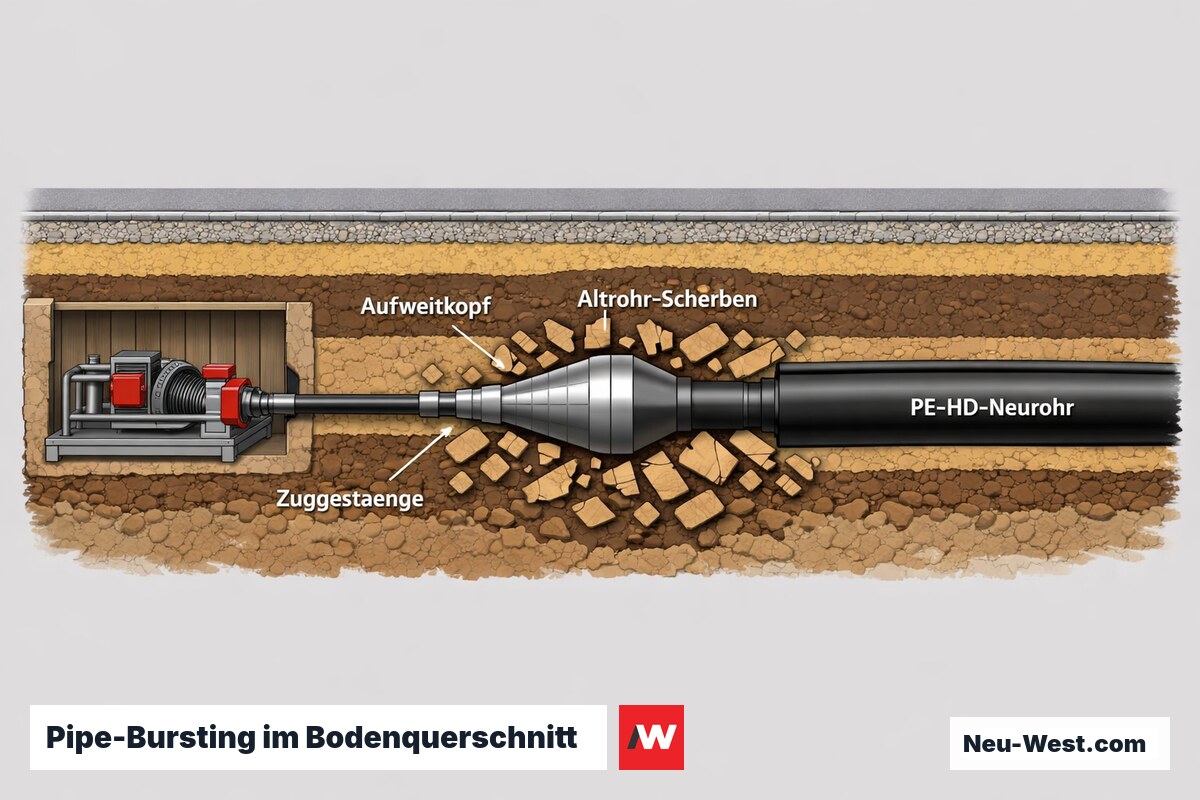

Pipe-Bursting arbeitet umgekehrt: Ein konischer Aufweitkopf bricht die Altleitung auf und verdrängt die Scherben in den umgebenden Boden, während gleichzeitig ein PE-HD-Neurohr eingezogen wird. Die Methode ermöglicht sogar ein Hochstufen auf die nächste Nennweitenklasse (Upsizing) — ein echter Vorteil bei unterdimensionierten Altleitungen. In bindigen Böden (Ton, Lehm) kann das Aufweitvolumen nicht immer aufgenommen werden, was eine Machbarkeitsprüfung vorab erfordert.
Entscheidend für beide Verfahren ist eine TV-Inspektion als Pflichtvoraussetzung: Starke Deformationen (> 15 % des Querschnitts), Einstürze oder Muffentrennungen über 60 mm schließen grabenlose Techniken aus. Dann bleibt nur die punktuelle Sanierung per Kurzliner oder die offene Bauweise.
Projektphasen: Abwasserleitung neu verlegen (Richtwert ca. 25–30 m Grundleitung)
- Entwässerungsplanung und Dimensionierung1–2 Wochen
- Abstimmung Netzbetreiber / Einmessung Bestand1–3 Wochen
- Aushub und Sohlvorbereitung1–2 Tage
- Rohrverlegung inkl. Schacht- und Formstückarbeiten1–2 Tage
- Dichtheitsprüfung und TV-Inspektion½ Tag
- Verfüllung und Verdichtung1 Tag
- Abnahme durch Netzbetreiber + Dokumentation1–2 Wochen

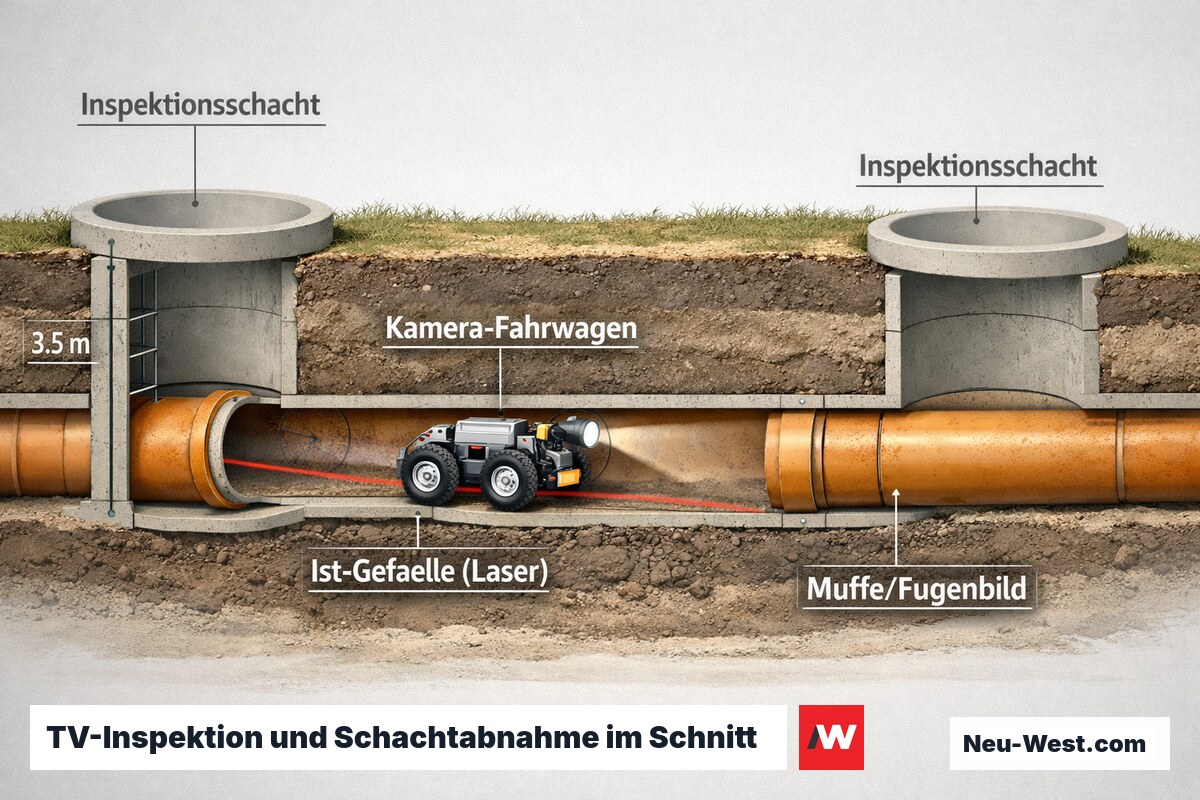

Schachtabstand und Kameraabnahme: Normpflichten zur Inspektion und was Bauherren im Abnahmeprotokoll fordern sollten
DIN EN 752 schreibt maximale Schachtabstände von 50 m auf geraden Haltungen vor. Bei Richtungswechseln über 45° ist zwingend eine zugängliche Reinigungsöffnung (RO) anzuordnen. Fehlt eine RO, sind Verstopfungen in Bögen nicht erreichbar und Schadstellen nicht kamerabefahrbar — ein Fehler, der bei der Abnahme selten auffällt, aber bei der ersten Blockade teuer wird.
Die Abnahmeprüfung nach DIN EN 1610 umfasst Dichtheitsprüfung und TV-Inspektion nach DIN EN 13508-2. Im Abnahmeprotokoll sollten Bauherren explizit verlangen: Ist-Gefälle je Haltung (Laservermessung), Soll-/Ist-Vergleich der Nennweite, Fugenbild und Muffensitz (sichtbar in der Kameraaufnahme), Lage und Einbautiefe aller Schächte sowie Prüfdruck und Haltedauer der Dichtheitsprüfung.
In Berlin müssen Grundstücksentwässerungsanlagen (GEA) vor Inbetriebnahme von den Berliner Wasserbetrieben abgenommen werden — ein Hausanschluss ohne dieses Protokoll ist formal nicht freigeschaltet. Das Abnahmedokument gehört dauerhaft zum Gebäudeakt, nicht nur in den Baustellenordner: Es ist Grundlage für Versicherungs- und Gewährleistungsansprüche über Jahrzehnte.
Wichtige Begriffe rund um Abwasserleitung verlegen
Grundleitung
Rückstauebene (RSE)
Füllgrad (h/d)
Ringsteifigkeit (SN)
Haltung
CIPP-Inliner (Relining)
Pipe-Bursting
GEA (Grundstücksentwässerungsanlage)
AAV (Auströmventil / Rohrbelüfter)
Eine Kamerabefahrung unmittelbar nach dem Verlegen — vor dem Verfüllen — kostet 200 Euro und eine halbe Stunde. Dieselbe Korrektur nach dem Einbau des Belags kostet das Zwanzigfache. Die Inspektion ist kein optionaler Abschlussschritt, sondern Qualitätssicherung im laufenden Prozess.
Praxishinweis aus der Entwässerungstechnik nach DIN EN 1610
