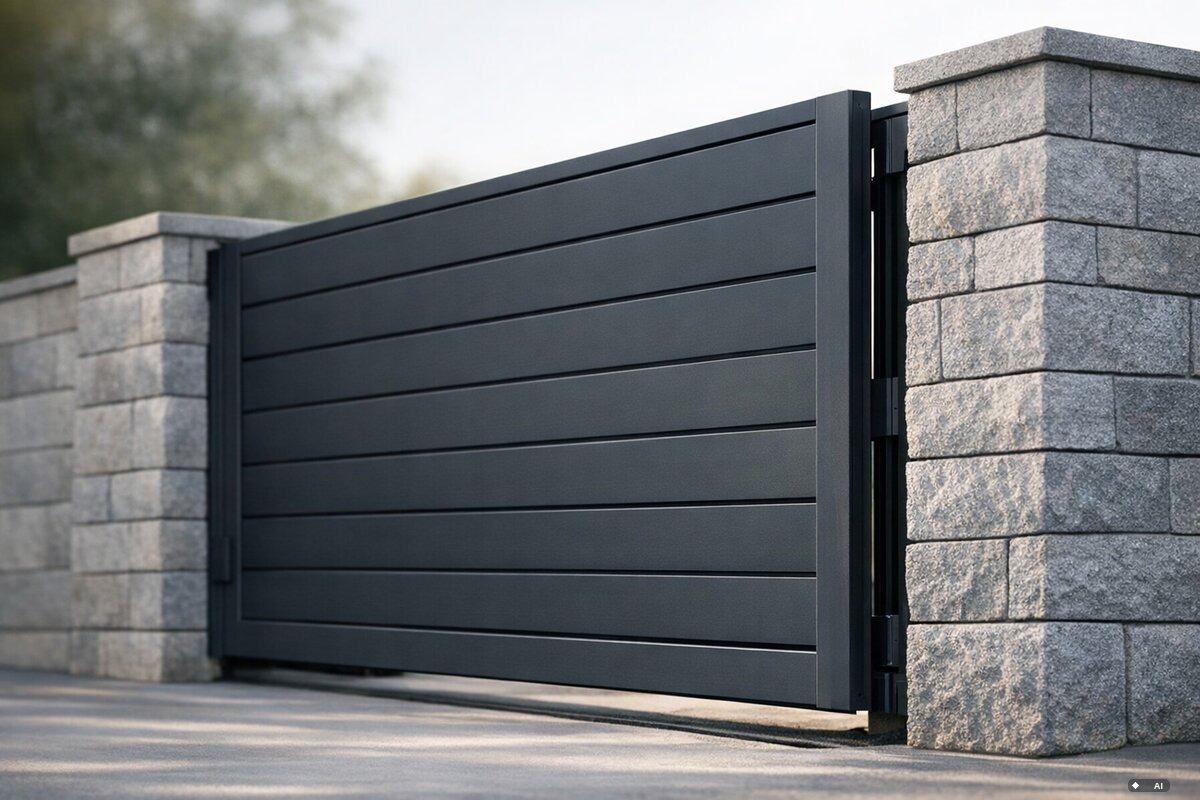

Gartentor & Hoftor einbauen lassen — Fachbetrieb Berlin
Ob einflügeliges Gartentor, zweiflügeliges Hoftor oder freitragendes Schiebetor: Die Pfostenfundamentierung, Torblattstatik und Antriebsauslegung entscheiden langfristig über Funktion und Lebensdauer. In Berlin liegt die frostsichere Gründungstiefe bei mindestens 80 cm — bei schweren Toren (ab ca. 150 kg) muss das Fundament zusätzlich das Biegemoment aus Windlast aufnehmen.
Elektrisch betriebene Tore unterliegen der harmonisierten Norm EN 13241:2003+A1:2011 und benötigen eine CE-Kennzeichnung für gewerbliche Nutzung; Sicherheitsanforderungen regelt EN 12453:2017 (max. kinetische Energie 4 J in unüberwachten Bereichen). Ein erfahrener Fachbetrieb plant Fundament, Antrieb, Einklemmschutz und elektrotechnischen Anschluss aus einer Hand.
Was umfasst das Einbauen eines Garten- oder Hoftors?
- Aufmaß & Beratung: Tortyp (Flügel-/Schiebetor), Lichtmaß, Einbausituation, Baugenehmigungsprüfung nach BauO Bln §61
- Fundamentplanung & Erdarbeit: Pfostengrube ≥ 80 cm Tiefe, Betonkragen, Aushub und fachgerechte Verdichtung
- Torpfostenmontage: Justierung in Lot & Flucht, formschlüssige Einbettung, Korrosionsschutz am Erdeintritt
- Torblatt-Hängung oder Laufschienen-Montage: maßgenaue Ausrichtung, Spaltmaßkontrolle nach EN 12453
- Antrieb & Steuerung: Motor-/Hydraulikantrieb, Sicherheitsleisten oder Lichtschranke, IP54-Gehäuse, elektrotechnischer Anschluss
- Endabnahme & Einweisung: Aufprallkraftmessung, CE-Dokumentation, Übergabe Betriebsanleitung nach EN 13241
Nach der Montage erfolgt eine Sicherheitsabnahme gemäß EN 12453: Messung der Aufprallkraft, Prüfung aller Schutzeinrichtungen und Dokumentation für den Betreiber. Bei gewerblichen Toranlagen ist die vollständige CE-Dokumentation nach EN 13241 gesetzlich vorgeschrieben.

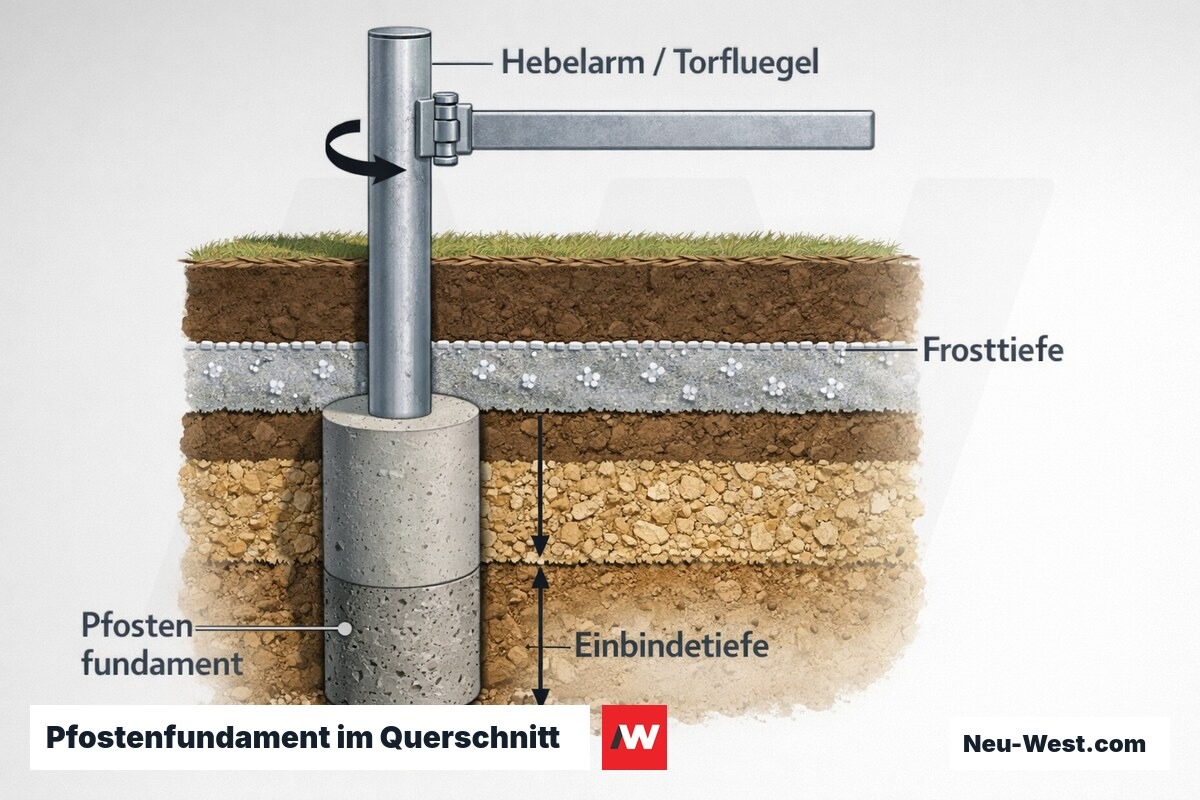

Pfostengründung in Berlin: Frosttiefe, Hebelarm und Bodenklasse
In Berlin gilt eine Frostschutztiefe von mindestens 80 cm — bei schweren Toren über 200 kg Flügelgewicht empfehlen Fachbetriebe 100 cm, um Setzungen durch Frosthebung sicher auszuschließen. Entscheidend ist die Baugrundbeschaffenheit (Homogenbereiche nach DIN 18300): Sandige Berliner Böden erlauben kompaktere Fundamente, während Geschiebelehm größere Querschnitte und ggf. bewehrte Ausführung erfordert.
Der Hebelarm ist bei Drehflügeltoren die statisch kritische Größe: Ein 3 m breiter Flügel erzeugt am Torband ein Biegemoment, das Pfostendurchmesser und Einbindetiefe direkt bestimmt. Faustregel der Praxis: Einbindetiefe mindestens 1/3 der Pfostenlänge über Gelände, nie unter 80 cm — unabhängig von der Windlastzone.

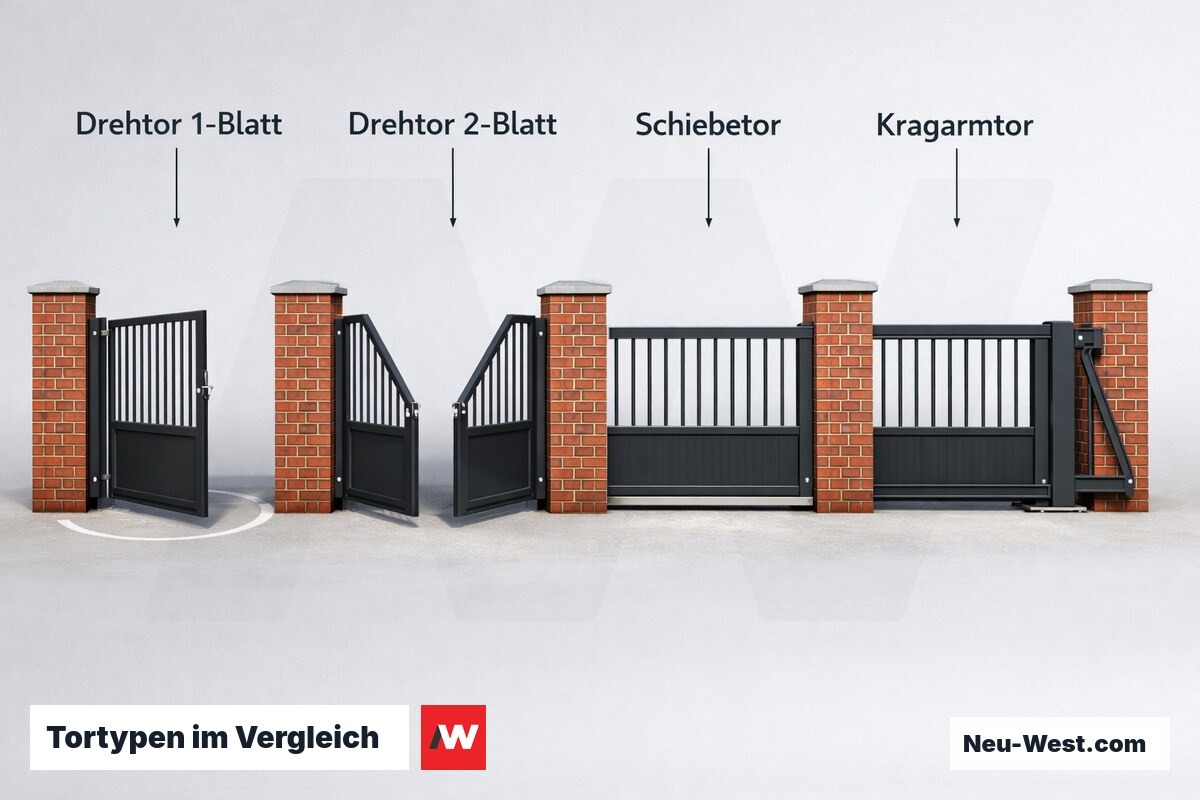

Tortypen: Technik und Einsatzbereich
Drehflügeltor einflügelig
Klassisch für Breiten bis ca. 3,5 m. Einfache Mechanik, geringer Wartungsaufwand. Benötigt Schwenkraum von annähernd Torbreite vor der Einfahrt.
Drehflügeltor zweiflügelig
Für 3–6 m Breite. Symmetrische Lastverteilung auf beide Pfosten. Erfordert Bodenriegel oder Einbau-Bodentürstopper gegen Windaufschlag.
Schiebetor mit Bodenführung
Seitlicher Auffahrbereich ca. 100–110 % der Torbreite nötig. Bodengleitschiene sammelt Schmutz und erzeugt Stolperpotenzial — in der Praxis oft problematisch.
Kragarm-Schiebetor
Schiebt ohne Bodenführung; Last hängt vollständig am Laufwagen. Ideal bei Einfahrten ohne Platz für Schiene oder bei Gefälle. Statisch anspruchsvoller als laufendes Schiebetor.
Falttor / Teleskoptor
Kompakteste Öffnungsfläche durch Faltmechanik. Komplexere Gelenkmechanik, höherer Wartungsaufwand. Sinnvoll bei Einfahrtsbreiten unter 3 m ohne seitlichen Auffahrbereich.

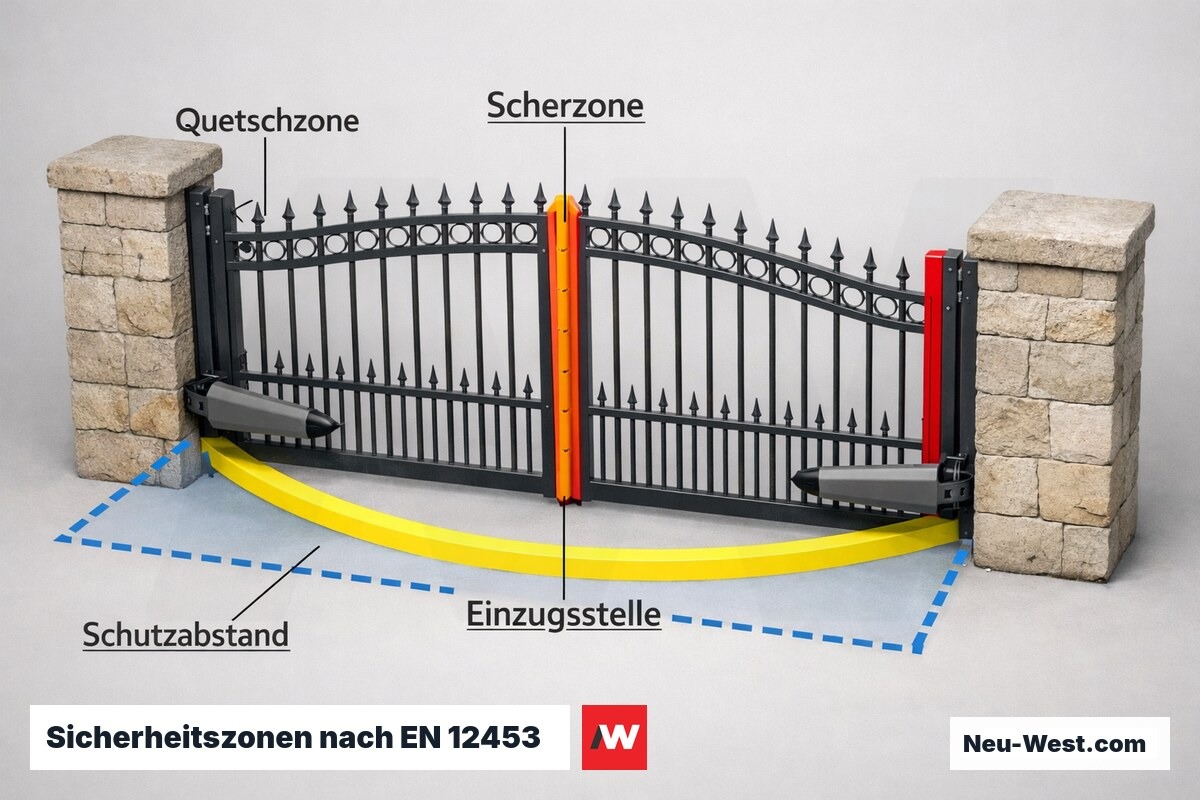

Kraftbetätigte Tore und EN 12453: CE-Pflicht, Quetschkraft und Betreiberverantwortung
Jedes motorisierte Tor muss nach EU-Maschinenrichtlinie 2006/42/EG eine CE-Kennzeichnung tragen. Die harmonisierte Norm EN 12453 legt die sicherheitstechnischen Anforderungen fest: Im Quetschbereich darf die statische Aufhaltekraft ohne Kontaktsicherung 400 N nicht überschreiten; bei Lichtgitter oder Schaltleiste gelten abweichende, teils höhere Grenzwerte für dynamische Kräfte.
Die Betreiberverantwortung ist oft unterschätzt: Nach DGUV Regel 100-500 Kapitel 2.11 muss der Betreiber das Tor nach Erstinbetriebnahme und danach jährlich durch einen Sachkundigen prüfen lassen. Das Prüfprotokoll mit Aufhaltekräften, Not-Halt-Funktion und Zustand der Sicherheitseinrichtungen ist aufzubewahren — fehlt es im Schadensfall, trägt der Betreiber das volle Haftungsrisiko.
Kostenrechner: Gartentor / Hoftor einbauen lassen (Berlin)
Basiswert: Zweiflügeltor, elektr. Antrieb, feuerverzinkt + pulverbeschichtet, inkl. Steuerung, Torpfosten-Betonierung und Elektroanschluss — Mittelklasse Berlin. Einflügeltor manuell: ca. -30 %; Schiebetor elektr.: +25 %; Kragarmtor: +35 %; Zutrittskontrolle (Transponder/Keypad): +15-20 % auf Materialanteil.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Einbauablauf: Von der Planung bis zur Abnahme
Aufmaß und Statik
Lichte Durchfahrtsbreite, Torhöhe, Bodenbelag und Pfostenpositionen aufnehmen. Bei Kragarm: Stützweite und Gegengewichtsarm berechnen, Laufwagenkapazität prüfen.
Erdarbeiten und Fundamentherstellung
Aushub für Fundamentkörper (mind. 80 cm Tiefe Berlin), Schalung setzen, Bewehrung einlegen, Beton C20/25 nach DIN EN 206 einbringen. Hülsenrohre für Pfostenaufnahme zentriert und lotrecht einsetzen.
Aushärtezeit einhalten
Beton benötigt bei +20 °C mindestens 7 Tage bis Ausschalung, 28 Tage bis Nennfestigkeit. Torlast erst nach 28-Tage-Frist ansetzen — häufig missachteter Schritt mit Langzeitfolgen.
Tor- und Pfostenmontage
Pfosten senkrecht (Lot) und fluchtend (Schnur) ausrichten. Torbänder justieren: Bandspalt oben/unten gleich, Flügel im Rahmen spielfrei und leichtgängig.
Antrieb und Steuerung installieren
Motorhalterung nach Herstellervorgabe montieren, Endanschläge kalibrieren, Not-Halt-Taster einbauen. Sicherheitseinrichtungen (Lichtgitter/Schaltleiste) an Steuerung anschließen und Funktion prüfen.
Abnahme und Einweisung
Kraft- und Aufhaltekraftmessung nach EN 12453 durchführen, Prüfprotokoll erstellen. Betreiber in Not-Halt, manuelle Entriegelung und jährliche Prüfpflicht einweisen.

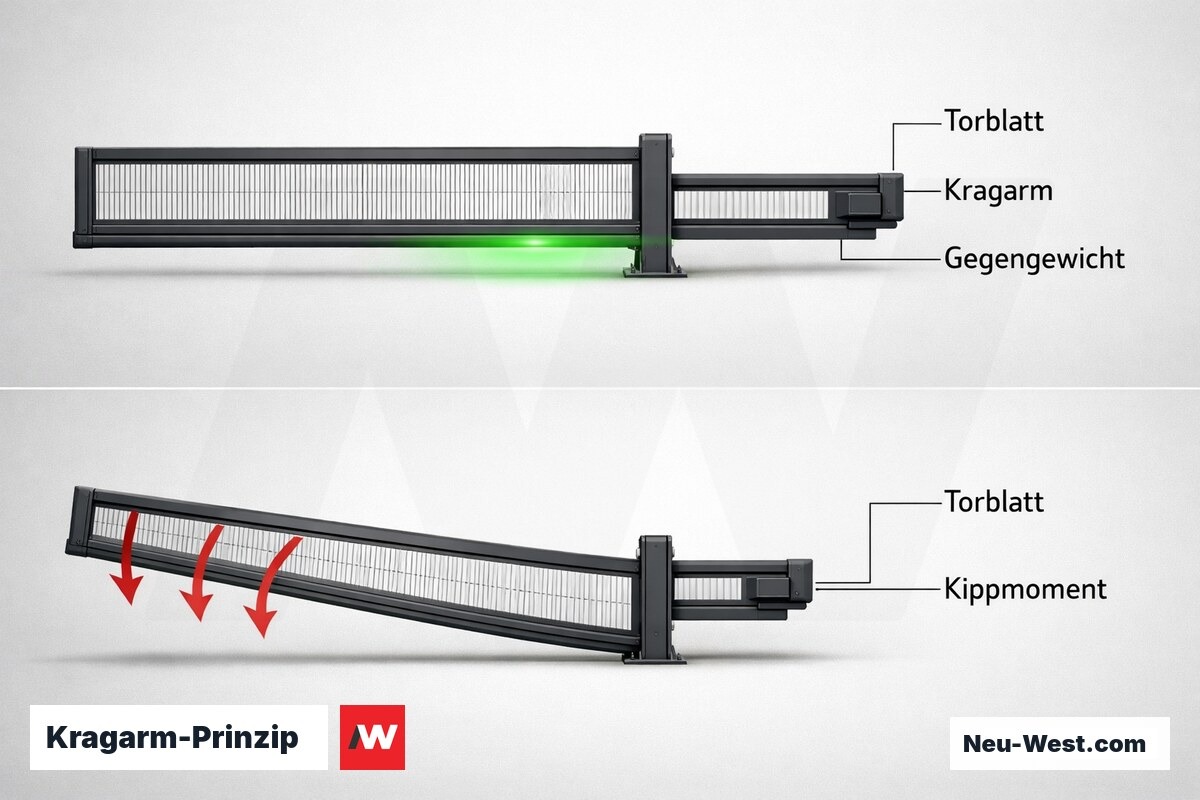

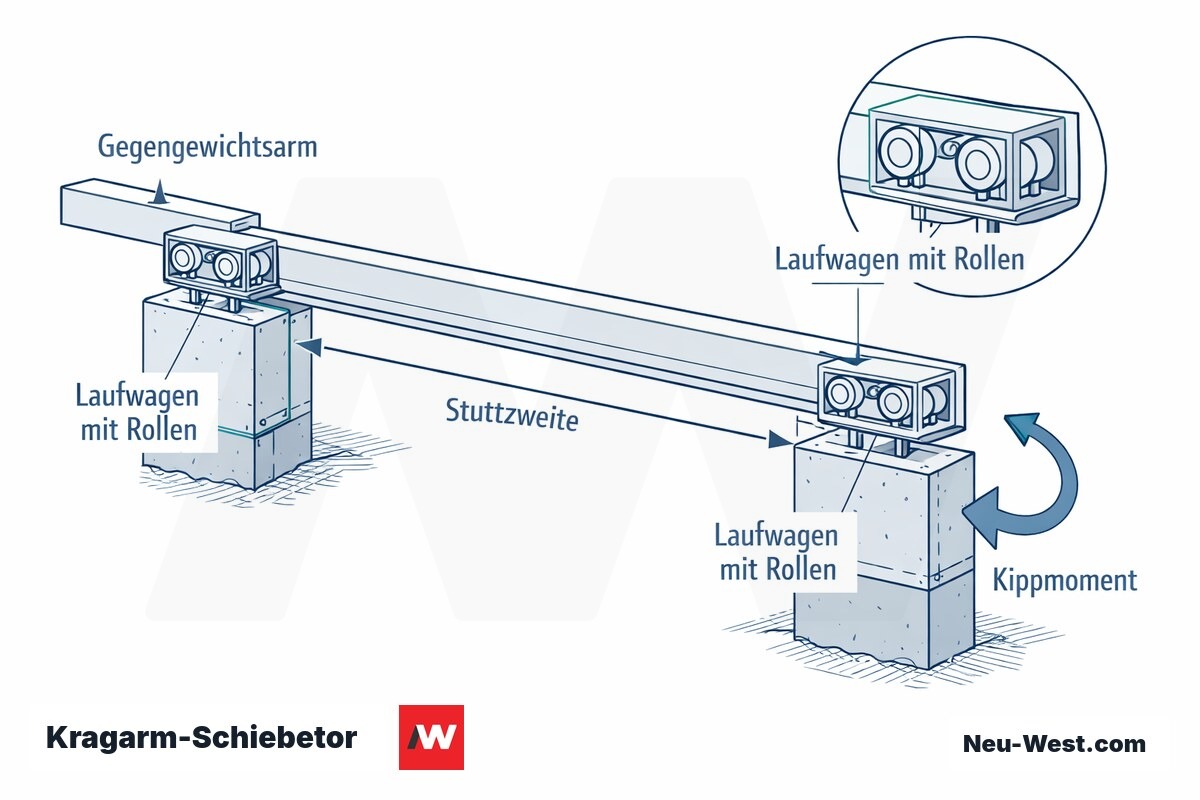

Kragarm-Schiebetor: Laufwagen, Stützweite und Kippmoment korrekt bemessen
Das Kragarm-Schiebetor hängt vollständig am Laufwagen auf dem hinteren Pfosten — eine Bodenführung entfällt. Das aus Torgewicht mal Kragarmlänge resultierende Kippmoment wird über den Laufwagenabstand in Druck- und Zugkräfte umgewandelt: Je größer dieser Abstand (Stützweite), desto kleiner die Lagerkräfte. Empfohlene Stützweite: mindestens 50 % der Torblattlänge.
Ein häufiger Planungsfehler ist der zu kurze Gegengewichtsarm: Liegt er unter 30 % der Torbreite, übersteigt das Kippmoment die Laufwagenkapazität — Folge ist beschleunigter Rollenverschleiß, der sich erst nach 1–2 Jahren zeigt. Hersteller geben die maximale Torblattlast in kg an; dieser Wert gilt ausdrücklich nur bei korrekter Stützweite gemäß Montageanleitung.
Technische Kennwerte: Gartentore und Antriebe
| Pfostenfundament Tiefe Berlin | ≥ 80 cm (empfohlen 100 cm bei Toren über 200 kg) |
|---|---|
| Beton Fundament | C20/25 nach DIN EN 206 |
| Max. Quetschkraft EN 12453 (ohne Kontaktsicherung) | 400 N statisch |
| Duty Cycle Antrieb Wohnbereich | 30 % (= 18 min/Std. unter Last) |
| Duty Cycle Antrieb Gewerbe/MFH | ≥ 60 % oder 100 % (Dauerbetrieb) |
| IP-Klasse Außenantrieb Minimum | IP 44 (Schutz gegen Spritzwasser) |
| IP-Klasse bei starkem Laub-/Staubeintrag | IP 54 empfohlen |
| Schubkraft Drehflügelantrieb (bis 500 kg) | 1.000–1.500 N |
| Schubkraft Schiebetorantrieb (bis 600 kg) | 500–1.200 N je Rollenwiderstand |
| Windlastzone Berlin | Zone 2 nach DIN EN 1991-1-4/NA |
| Kragarm-Stützweite Minimum | ≥ 50 % der Torblattlänge |
Wann das Gartentor in Berlin genehmigungspflichtig wird
Nach der Berliner Bauordnung (BauO Bln) sind Einfriedungen und zugehörige Tore im Regelfall verfahrensfrei. Kritische Schwelle: Im beplanten Innenbereich (§ 34 BauGB) gilt die örtliche Gestaltungssatzung; viele Berliner Bezirke begrenzen Einfriedungen an öffentlichen Verkehrsflächen auf 1,20 m — jedes Tor darüber ist genehmigungspflichtig und ggf. gestalterisch eingeschränkt.
Besondere Aufmerksamkeit erfordern denkmalgeschützte Bereiche: Hier greift das Berliner Denkmalschutzgesetz (DSchG Bln) unabhängig von der BauO — Material, Farbe und Form können durch die Denkmalbehörde vorgeschrieben sein. Bei Garagen-Zufahrten innerhalb von Bebauungsplänen kann zusätzlich eine Stellplatzabweichung relevant werden, wenn das Tor die nutzbare Einfahrtsbreite verändert.
Torkonzept-Finder: Welcher Tortyp passt zu Ihrer Einfahrt?
Was beschreibt Ihre Einfahrtssituation am besten?
Tortypen im Vergleich: Eignung nach Kriterien (1 = schlecht, 5 = sehr gut)
| Drehflügel 1-flg. | Drehflügel 2-flg. | Kragarm-Schiebetor | |
|---|---|---|---|
| Platzbedarf Einfahrt | |||
| Eignung Breiten über 4 m | |||
| Eignung bei Gefälle | |||
| Automatisierbarkeit | |||
| Wartungsaufwand (5 = gering) | |||
| Investitionskosten (5 = günstig) |

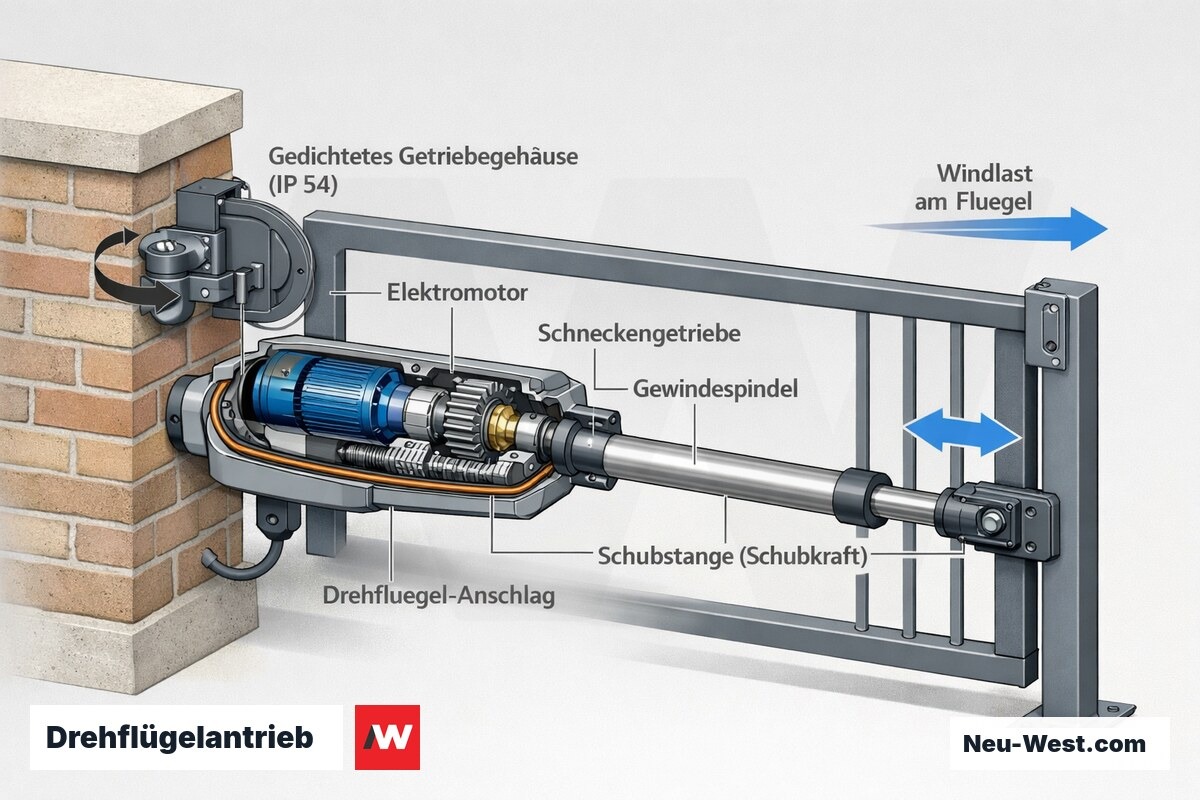

Torantrieb auswählen: IP-Klasse, Schubkraft und Duty Cycle verstehen
Der Duty Cycle gibt an, wie lange ein Antrieb pro Stunde unter Last betrieben werden darf — 30 % entsprechen 18 Minuten je Stunde. Für den privaten Wohnbereich reichen Antriebe mit 30 % Duty Cycle; bei Mehrfamilienhäusern oder Gewerbebetrieben sind 60–100 % nötig. Ein unterdimensionierter Duty Cycle führt zu thermischem Überlastungsschutz (Abschaltung) und langfristig zu Wicklungsschäden.
Die IP-Klasse nach DIN EN 60529 regelt Schutz gegen Staub und Feuchtigkeit: IP 44 schützt gegen Spritzwasser, IP 54 zusätzlich gegen Staubeintritt — empfehlenswert in Berliner Lagen mit starkem Laubeintrag. Die Schubkraft muss mit Faktor 1,5 über dem Rollwiderstand des Tores liegen; bei Drehflügeln ist zusätzlich das Windlastmoment aus Torbreite und Windlastzone zu berücksichtigen.
Abnahmeprotokoll ist Pflicht — nicht optional
Ohne schriftliches Prüfprotokoll nach EN 12453 trägt der Betreiber im Schadensfall (Personenquetschung) das volle Haftungsrisiko. Das Protokoll muss Aufhaltekräfte, Prüfdatum und Prüfer ausweisen und ist mindestens 10 Jahre aufzubewahren.
Kabelrohr vor dem Pflastern verlegen
Das NYY-J 3×1,5-Kabel für den Antrieb sowie Steuerleitungen (häufig 5×0,75 oder 8×0,75 für Bussysteme) sollten vor dem Pflastern verlegt werden. Der nachträgliche Kabelgraben kostet oft mehr als die gesamte Antriebsinstallation.
Bodenfreiheit bei Schiebetor: 20–30 mm einplanen
Tore ohne Bodenführung können bei Winterdienstbetrieb oder Setzungen schleifen. Ein Mindestspalt von 20–30 mm zwischen Torblatt und Belag verhindert Blockieren und Beschädigung der Unterkante.
Zutrittskontrolle: RFID, App und Sicherheitsklassen nach EN 60839
Moderne Toranlagen lassen sich mit Zutrittskontrollsystemen kombinieren: Weit verbreitete RFID-Transponder auf Basis Mifare Classic (13,56 MHz) sind kryptografisch angreifbar — für höhere Anforderungen empfiehlt sich Mifare DESFire EV2/EV3 oder OSDP-v2-Bus (Open Supervised Device Protocol). Die Norm EN 60839-11 klassifiziert Zutrittskontrollanlagen in Sicherheitsgrade 1–4; private Wohnanlagen fallen typisch unter Grad 1–2.
Smartphone-basierte Öffnung über Bluetooth Low Energy oder WLAN-Gateway bietet Komfort, erfordert aber eine sichere Authentifizierungsarchitektur: Ohne Replay-Schutz und Ende-zu-Ende-Verschlüsselung sind solche Systeme angreifbar. Beim Antrieb ist zu prüfen, ob die App eine lokale API ohne Cloud-Pflicht bietet — cloud-abhängige Systeme verlieren ihre Funktion bei Serverabschaltung durch den Hersteller.
Was kostet Gartentor / Hoftor einbauen?
Richtpreise inkl. Material und Montage, netto, Berlin/Brandenburg. Große Spreizung durch Torbreite, Antriebsausstattung und Materialwahl.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Drehflügeltor Stahl verzinkt, 1-flg., bis 1,5 m (ohne Antrieb) | 800–1.400 EUR |
| Drehflügeltor Stahl, 2-flg., 3–4 m (ohne Antrieb) | 1.800–3.200 EUR |
| Kragarm-Schiebetor Stahl verzinkt, 4 m (ohne Antrieb) | 2.200–3.800 EUR |
| Kragarm-Schiebetor Aluminium, 4–5 m (ohne Antrieb) | 3.500–6.000 EUR |
| Torantrieb Drehflügel (2 Motoren + Steuerung) | 800–1.600 EUR |
| Torantrieb Schiebetor (Motor + Zahnstange + Steuerung) | 600–1.200 EUR |
| Sicherheitspaket EN 12453 (Lichtschranke + Schaltleiste) | 250–500 EUR |
| RFID-Zutrittskontrolle (Leser + 5 Transponder) | 400–900 EUR |
| Pfostenfundament Betonarbeiten, je Pfosten | 150–350 EUR |
| Gesamtanlage Kragarm 4 m + Antrieb + Sicherheit (typisch) | 4.500–9.000 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
Häufige Montagefehler bei Gartentoren: Ursachen und Vermeidung
Der häufigste Fehler ist das zu frühe Belasten des Fundaments: Wird der Pfosteneinbau vor Erreichen der 28-Tage-Betonfestigkeit ausgeführt, entstehen Setzrisse — sichtbar oft erst Monate später als Schrägstellung und Torschluss-Probleme. Zweithäufigster Fehler: Torbänder nicht lotrecht ausgerichtet, sodass der Flügel unter Windlast auf den Rahmen drückt und sich festfrisst.

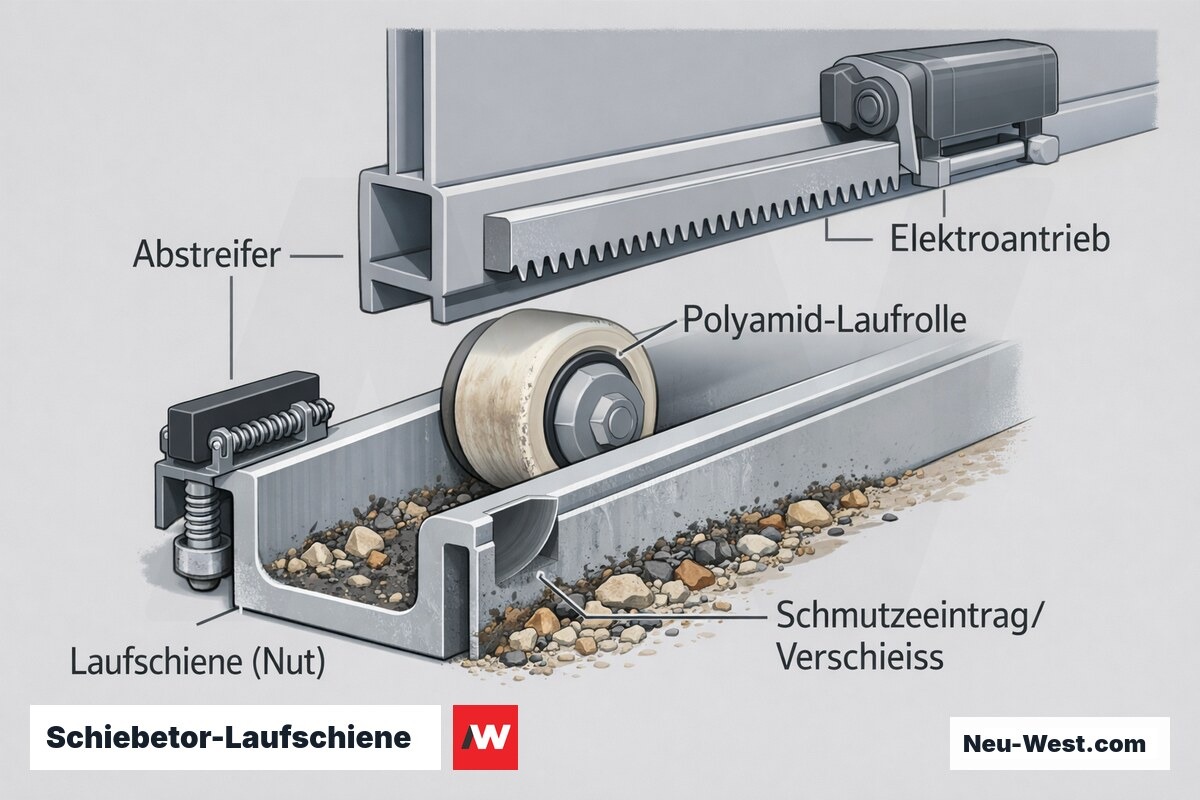

Bei Schiebetoren unterschätzen Monteure regelmäßig den Laufschienenverschleiß durch Schmutzeintrag: Eine ungepflegte Laufschiene kann innerhalb von 3–5 Jahren so stark abgetragen sein, dass der Antrieb überlastet. Abhilfe: Laufrollen aus Polyamid statt Stahl, Abstreifer an beiden Schienenenden und halbjährliche Reinigung der Schienennut als Bestandteil des Wartungsvertrags.
Drehflügeltor vs. Schiebetor: Abwägung für die Praxis
Vorteile
- Drehflügeltor: geringere Investitionskosten (typisch 20–30 % günstiger)
- Drehflügeltor: einfachere Mechanik, weniger Verschleißteile
- Schiebetor: kein Platzbedarf zum Schwenken vor der Einfahrt
- Kragarm-Schiebetor: ideal bei Gefälle und unebenen Untergrundverhältnissen
- Schiebetor: windstabiler bei Breiten über 4 m durch fehlenden Hebelarm
Nachteile / Grenzen
- Drehflügeltor: benötigt Schwenkraum nahezu gleich der Torbreite vor der Fahrbahn
- Drehflügeltor: bei Breiten über 3,5 m strukturell aufwändig (Bandlast)
- Schiebetor: höherer Invest durch Kragarmsystem und Gegengewichtsbereich
- Schiebetor: anspruchsvollere Wartung (Laufwagen, Rollen, Schiene)
- Kragarm-Schiebetor: seitlicher Auffahrbereich hinter dem hinteren Pfosten zwingend erforderlich

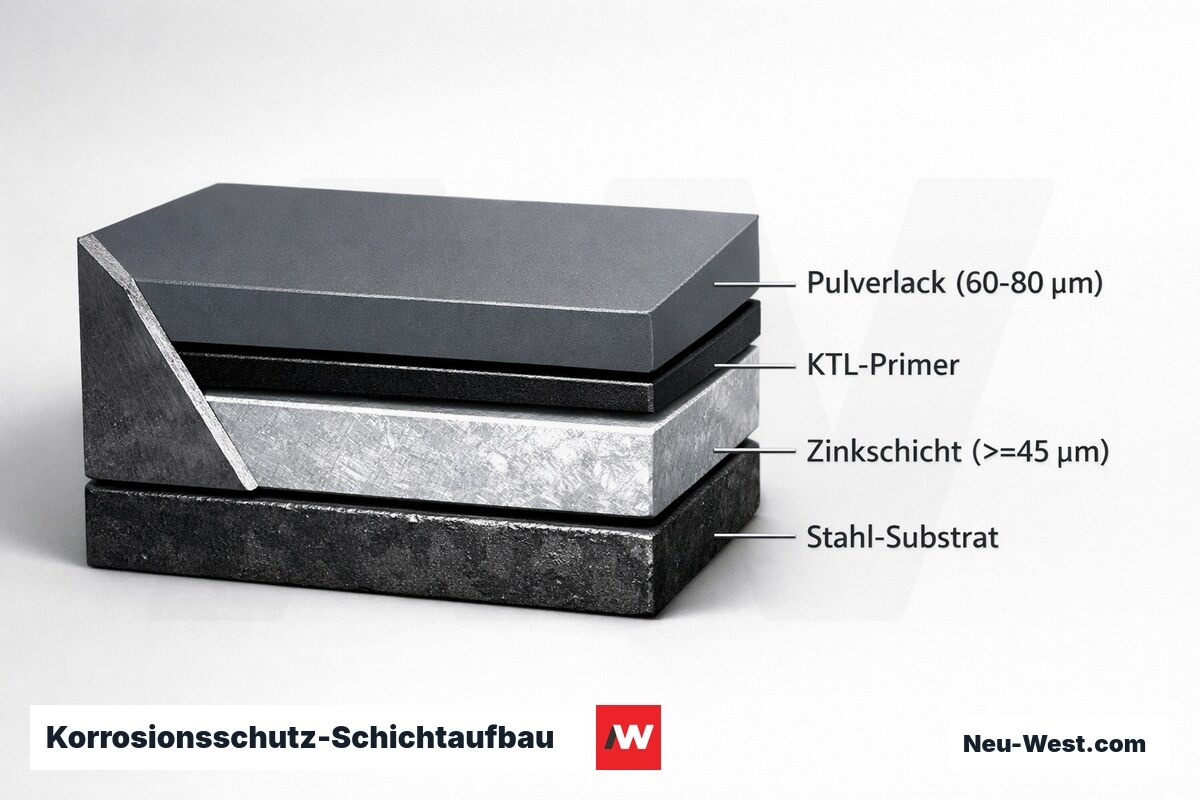

Aluminium, Stahl oder Edelstahl: Werkstoffwahl nach Gewicht, Korrosion und Standort
Feuerverzinkter Stahl nach DIN EN ISO 1461 ist der Klassiker für Hoftore: hohe Festigkeit, gut schweißbar, Schichtdicken typisch 55–85 µm je nach Wandstärke. In städtischer Atmosphäre (Korrosivitätskategorie C3 nach DIN EN ISO 12944) bietet das 25–40 Jahre Korrosionsschutz. Nachteil: Dichte ca. 7,85 kg/dm³ — bei Toren über 4 m Breite entscheidend für die Antriebsdimensionierung.
Aluminium-Legierungen (EN AW-6063 T5 oder EN AW-6005A T6) wiegen ein Drittel von Stahl und sind dauerhaft korrosionsfest ohne Beschichtungspflege — ideal bei aggressiver Atmosphäre (C4/C5) oder Meeresnähe. Kritisch: geringere Steifigkeit; Füllstäbe über 2 m Länge ohne Zwischenlager müssen auf Durchbiegung unter Windlast geprüft werden. Edelstahl 1.4301 (V2A) ist 3–4× teurer als Stahl, erfordert beim Schweißen besondere Sorgfalt (Anlauffarben, Passivierung) und ist repräsentativen Eingängen mit hohem Gestaltungsanspruch vorbehalten.
Wichtige Begriffe rund um Gartentor / Hoftor einbauen
Duty Cycle
EN 12453
Kragarmschiebetor
IP-Klasse (Schutzart)
Frostschutztiefe
OSDP v2
Feuerverzinkung DIN EN ISO 1461
Korrosivitätskategorie C3/C4
Bei kraftbetätigten Toren endet die Verantwortung nicht mit der Übergabe. Die jährliche Prüfpflicht nach DGUV 100-500 liegt beim Betreiber — fehlt das Protokoll im Schadensfall, ist es haftungsrechtlich so zu werten, als wäre das Tor nie geprüft worden.
Hinweis zur Betreiberpflicht — sinngemäß nach DGUV Regel 100-500 Kapitel 2.11
