Vorhangfassade montieren lassen in Berlin – Fachbetrieb für VHF-Systeme
Die vorgehängte hinterlüftete Fassade (VHF) trennt Bekleidung, Dämmebene und tragendes Mauerwerk konsequent: Eine freie Luftschicht von mindestens 20 mm – in der Praxis besser 30–40 mm – transportiert Feuchte ab und verhindert Tauwasserakkumulation dauerhaft. Damit unterscheidet sie sich fundamental vom WDVS, bei dem alle Schichten direkt verbunden sind: Schadensmechanismen wie Schichtablösung durch Verbundversagen entfallen konstruktionsbedingt.
Entscheidend für Funktion und Normkonformität sind Systemwahl (Pfosten-Riegel oder werkseitig vorgefertigte Elementfassade), Bekleidungswerkstoff und die Werkstoffpaarung der Befestiger. Falsche Metall-Kombinationen – etwa Stahlschrauben in Aluminiumprofilen – erzeugen elektrochemische Korrosion, die erst nach mehreren Frost-Tau-Zyklen zum Tragversagen führt. Die Montage nach DIN 18516-1 und den systemspezifischen Zulassungen (abZ bzw. ETA) ist Voraussetzung für Bestandsschutz und Versicherungsdeckung.
Was umfasst die Montage einer Vorhangfassade?
- Bestandsaufnahme Untergrund: Auszugswiderstand der Verankerungspunkte ermitteln (Probeauszug), statische Eignung dokumentieren
- Planung Unterkonstruktion: Wandhalter-Raster, Brandriegel-Positionen nach Gebäudeklasse, Wärmebrückenoptimierung (χ-Wert-Nachweis nach ISO 10211)
- Montage Wandhalter und Tragprofile mit kalibriertem Anzugsmoment – lückenloses Protokoll für die Abnahme
- Einbringen der hinterlüfteten Dämmschicht (Klemmfilz A1 oder Lamellenplatte), Sockelprofil mit Abtropfkante und Fliegengitter
- Einhängen/Befestigen der Bekleidungselemente im Festpunkt-Gleitpunkt-System – schwimmende Lagerung für thermische Dehnung

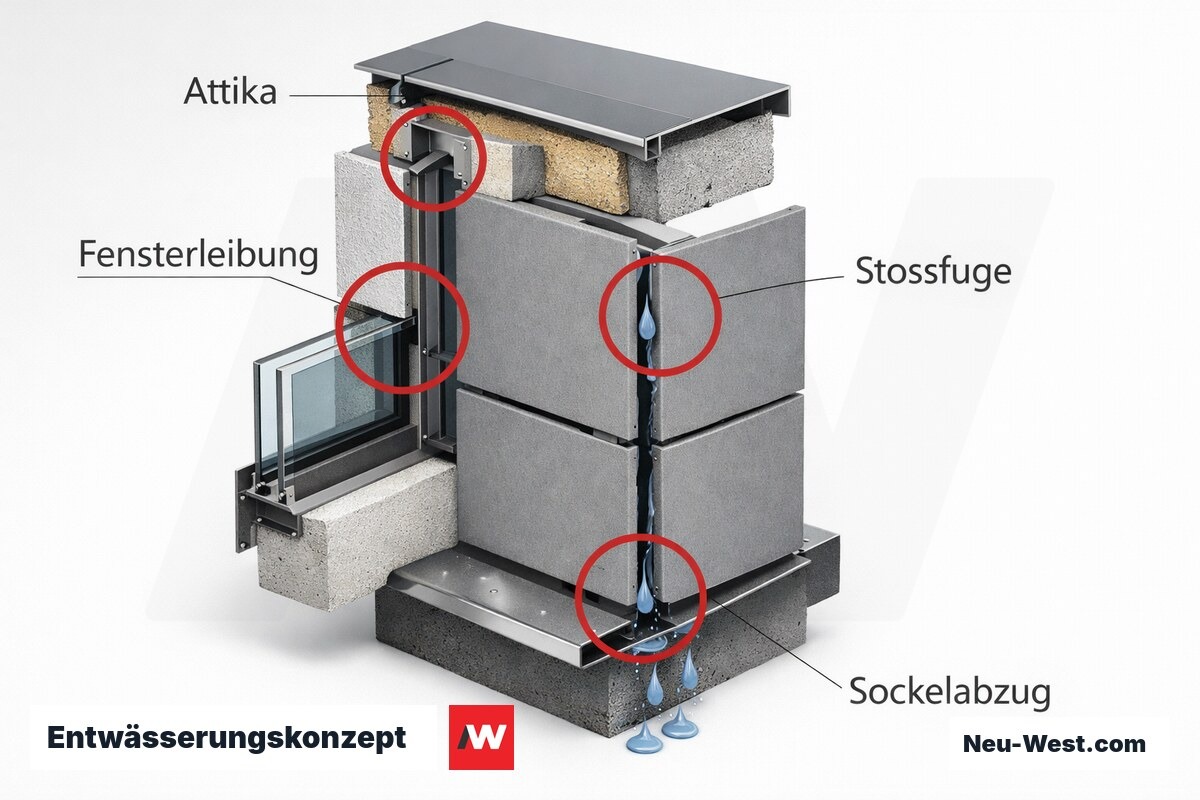

- Sockelabschluss, Fugenabdichtung, Anschlüsse an Fenster und Dachrand, Abnahmedokumentation nach DIN 18516-1 und Systemzulassung
Die Ausführung erfolgt auf Basis der Systemzulassung (abZ oder ETA) des Herstellers sowie der Ausführungsplanung – einschließlich Windlastnachweis nach DIN EN 1991-1-4 und ggf. Wärmebrückenberechnung für den GEG-Nachweis.
Maßtoleranzen und Abnahme: was DIN 18516-1 tatsächlich fordert
Die DIN 18516-1 (Außenwandbekleidungen, hinterlüftet) begrenzt Ebenheitsabweichungen der fertigen Bekleidungsfläche auf ±5 mm je Meter Messlänge und auf ±10 mm über 5 m — gemessen an der montierten Bekleidung, nicht an der Unterkonstruktion allein. Fugenbreiten dürfen um ±2 mm vom Planmaß abweichen; Versätze benachbarter Fugenfluchten über 2 mm gelten als anerkannter Mangel.

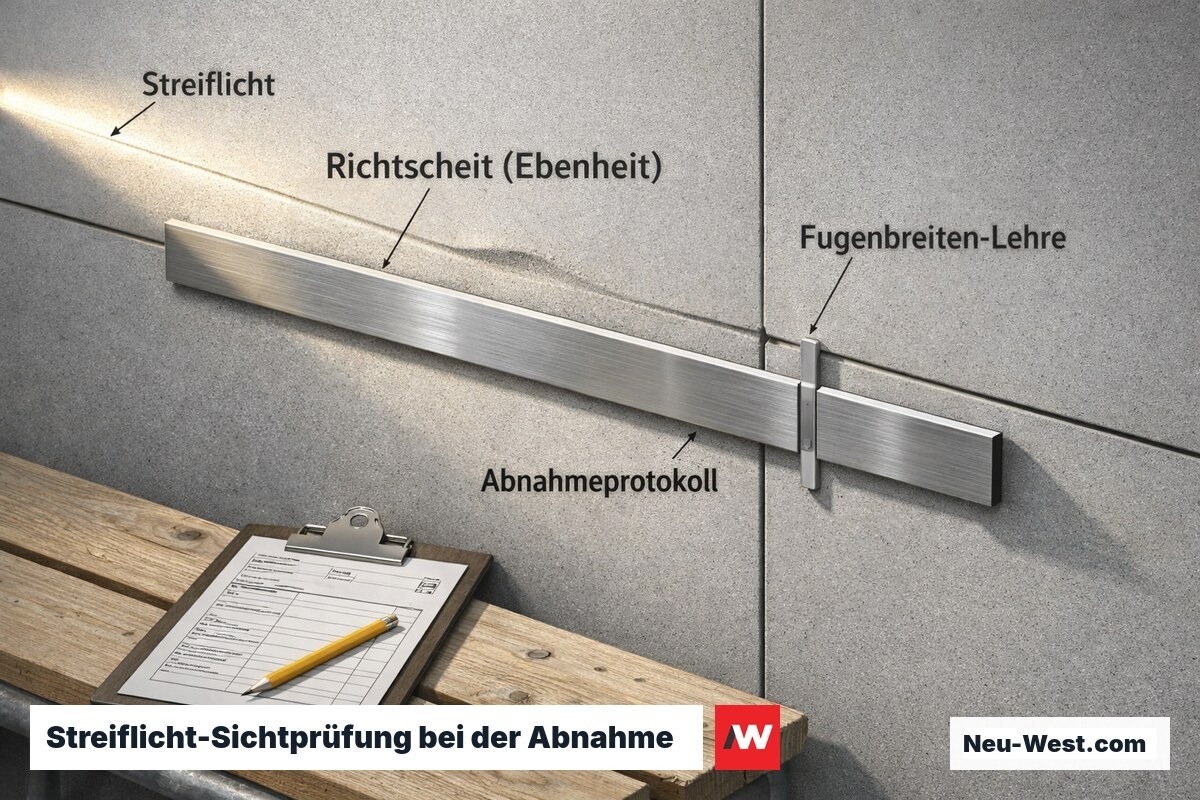

Für die Abnahmebegehung empfiehlt sich eine Sichtprüfung im Streiflicht, das Unebenheiten sichtbar macht, die bei diffusem Tageslicht unentdeckt bleiben. Alle Messergebnisse — Ebenheit, Fugenbreite, Hinterlüftungsspalt-Freiheit — gehören in ein Abnahmeprotokoll, das bei etwaigen Schäden die Grundlage für Gewährleistungsansprüche bildet.

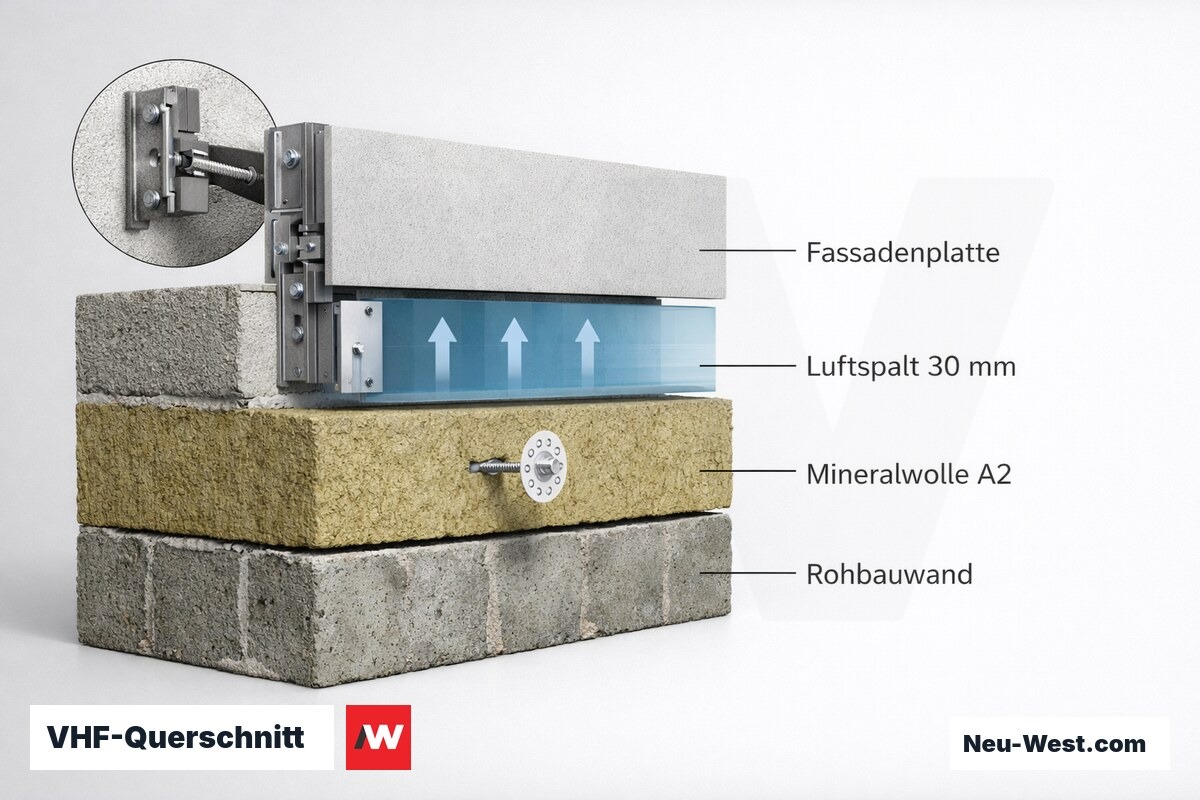

Schichtaufbau VHF — von innen nach außen
Kontaktkorrosion an der Unterkonstruktion: die häufigste versteckte Schwachstelle
Werden Aluminium-Profile der Unterkonstruktion mit verzinkten Stahlschrauben verbunden, entsteht ein galvanisches Element: In Gegenwart von Feuchte wird die Zinkschicht abgebaut, Korrosion breitet sich an der Kontaktstelle aus — ohne von außen sichtbar zu sein. Zulässig und dauerhaft sind ausschließlich Verbindungen mit A2- oder A4-Edelstahlbefestigern oder vollständige Werkstofftrennung durch Kunststoffzwischenlagen.
Besonders kritisch ist der Übergang zwischen Wandhalter und Ankerschiene, wo Feuchte aus dem Hinterlüftungsspalt kondensieren kann. Die allgemeine bauaufsichtliche Zulassung (abZ) des eingesetzten UK-Systems regelt verbindlich, welche Werkstoffkombinationen zulässig sind — systemfremde Befestiger außerhalb dieser Festlegung entwerten die Zulassung und können die statische Sicherheit der gesamten Bekleidung gefährden.
Kostenrechner Vorhangfassade (VHF)
Basiswert für Faserzement-VHF: Alu-Unterkonstruktion, Mineralwolle 80 mm WLG 035, Faserzement-Bekleidung. HPL-Platten: +15–20 % auf Materialanteil; Aluminium-Verbundplatten: +25–35 %; Keramikplatten Großformat: +60–80 %. Arbeitsanteil (UK-Montage, Dämmung, Plattenmontage) bleibt materialunabhängig nahezu konstant.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
VHF vs. WDVS: Systemvergleich für die Entscheidung
| Kriterium | VHF (vorgehängt, hinterlüftet) | WDVS (Wärmedämmverbundsystem) |
|---|---|---|
| Bauphysik / Tauwasser | Hinterlüftung führt Feuchte ab — ohne Dampfbremse dauerhaft tauwasserfrei | Diffusionsnachweis nach Glaser erforderlich; bei Fehlplanung Feuchteschäden möglich |
| Lebensdauer Bekleidung | 40–60 Jahre; Einzelelemente austauschbar | 15–25 Jahre bis zur ersten Vollrenovierung |
| Revisierbarkeit | Einzelne Platten demontierbar; Dämmung jederzeit zugänglich | Schichtenverbund nicht zerstörungsfrei trennbar |
| Brandverhalten | Nichtbrennbare UK und Dämmung (A2) durchgängig realisierbar; Brandriegel je nach LBO | EPS-Kern brandschutzkritisch; Steinwolle-Variante besser, aber aufwendiger |
| Toleranzausgleich Bestand | Verstellbare Wandhalter gleichen bis ±50 mm Unebenheit aus | Untergrund muss eben sein; Ausgleich aufwendig und kostenintensiv |
| Kosten (Richtwert) | 150–350 EUR/m², stark materialabhängig | 80–160 EUR/m², schlankere Konstruktion |

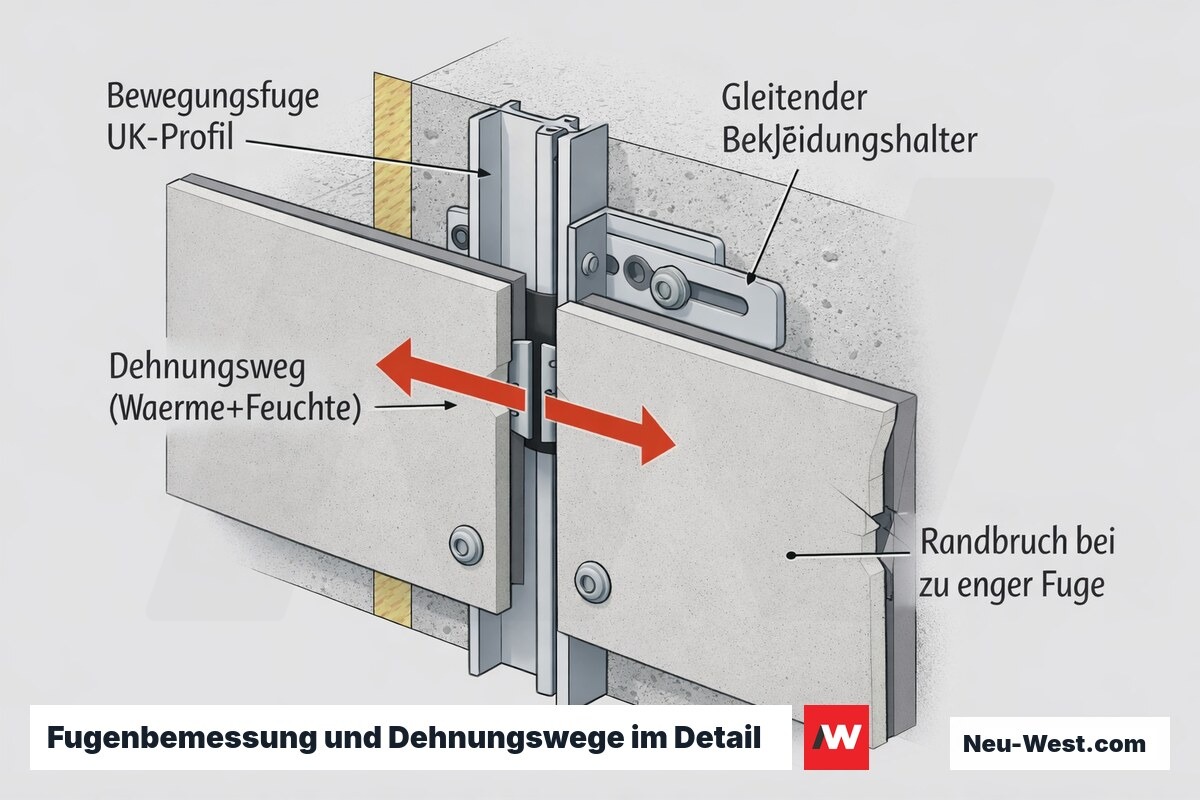

Thermische Dehnung und Fugenbemessung: Rechenansatz und häufige Planungsfehler
Aluminium-Unterkonstruktionen dehnen sich mit α = 23 × 10⁻⁶ K⁻¹ deutlich stärker aus als Faserzement (ca. 10 × 10⁻⁶ K⁻¹) oder Stahl (12 × 10⁻⁶ K⁻¹). Eine 6 m lange Alu-Vertikalschiene erfährt bei einer Temperaturspreizung von ΔT = 80 K eine Längenänderung von ΔL = 6000 × 23 × 10⁻⁶ × 80 ≈ 11 mm — dieser Weg muss durch Langlöcher und gleitende Anschlüsse spannungsfrei aufgenommen werden.
Der häufige Planungsfehler: Fugen werden optisch schmal gehalten, ohne die Dehnungswege der UK-Profile einzurechnen. Faserzementtafeln dehnen sich zusätzlich feuchteabhängig aus; die Überlagerung beider Effekte kann Randbrüche und Plattenverwölbungen verursachen. Bewegungsfugen alle 6–8 m in der Sekundärkonstruktion sowie gleitende Bekleidungshalter sind keine Option, sondern konstruktive Pflicht.
Schallschutz: warum die Hinterlüftung akustisch kein Nachteil ist
Ein verbreitetes Missverständnis lautet, der offene Hinterlüftungsspalt mindere den Schallschutz, weil Schall 'von unten eindringen' könne. Tatsächlich wird das bewertete Schalldämm-Maß R'w einer Außenwand maßgeblich durch die flächenbezogene Masse der Tragwand und die Dämmung bestimmt — die akustisch entkoppelte Bekleidung liefert keinen nennenswerten Beitrag.
Luftschalleinleitung an den offenen Sockel- und Attikaöffnungen lässt sich durch Labyrinthprofile oder akustische Schürzen auf ein vernachlässigbares Maß reduzieren, ohne die Belüftungsfunktion zu beeinträchtigen. In der Praxis erreichen VHF-Konstruktionen dieselben Schallschutzklassen wie verputzte Außenwände gleicher Wandmasse.

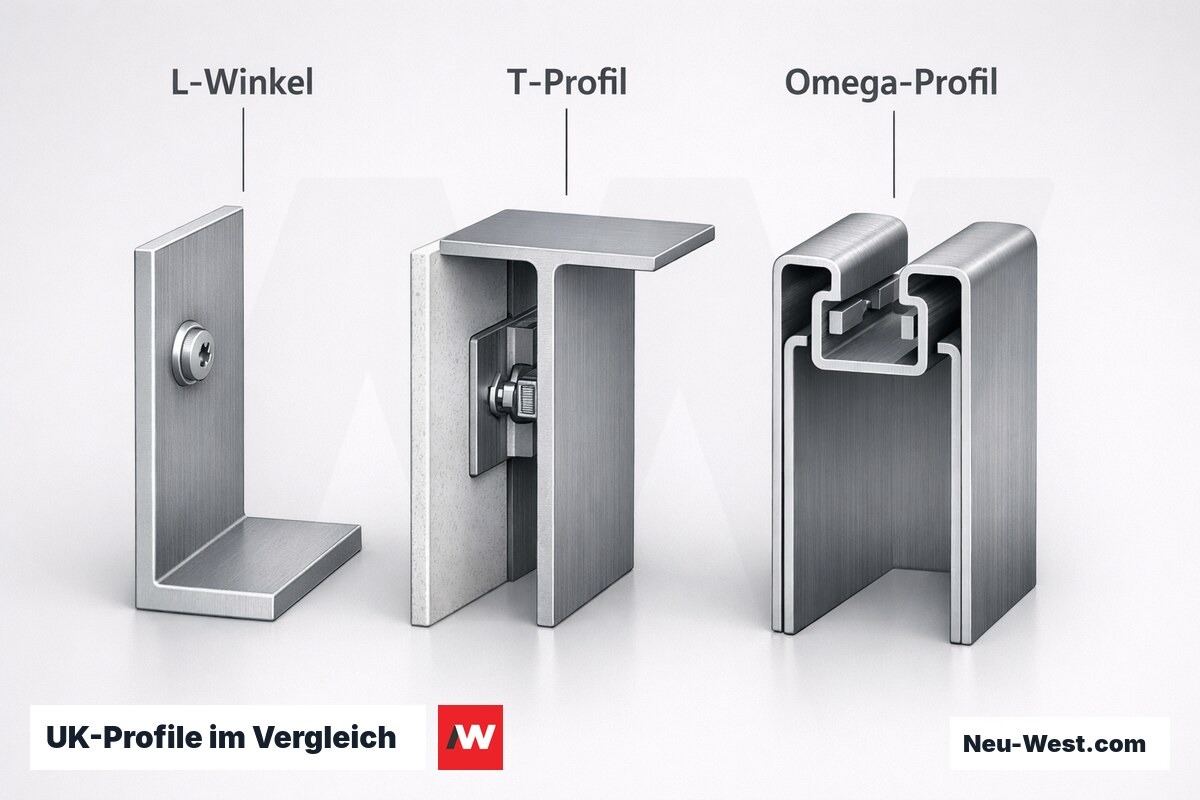

System-Finder: UK-Typ, Dämmklasse und ETA-Pflicht
Gebäudeklasse + Brandschutzanforderung + Substrat?
Bekleidungsmaterialien: Eigenschaften auf einen Blick
Faserzement (FC)
Nichtbrennbar (Klasse A2), witterungsbeständig, wartungsarm. Plattenformate bis ca. 3000 × 1250 mm; Rohdichte ~1,5 g/cm³. Feuchtedehnungskoeffizient beachten — Fugenplan nach Herstellerangabe erforderlich.
Keramik / Feinsteinzeug
Extrem hohe UV-, Frost- und Graffiti-Resistenz. Hinterschnittbefestigung (z.B. Keil-Anker, TFIX-Systeme) oder Klemmschiene. Gewicht 18–25 kg/m² erfordert statischen Nachweis der Unterkonstruktion.
Aluminium-Kassetten
Leicht (~5–7 kg/m²), großformatig, farbgebbar (RAL, Pulverbeschichtung). Für Gebäude > 22 m OK FFB nur Kassetten mit A2-Kern zulässig — PE-Kern ist brandschutzkritisch.
Titanzink / Zinkblech
Lebendige Patina, dauerhaft korrosionsfrei ohne Beschichtung. Wärmedehnung α = 22 × 10⁻⁶ K⁻¹ ähnlich Aluminium; Stehfalz- oder Kassettenfuge notwendig, kein starrer Klebeverbund.
HPL (Hochdruckschichtstoff)
Phenolharz-Kern, Oberfläche dekorativ bedruckbar. Formstabil bis ca. 70 °C Dauertemperatur; Befestigung nur sichtbar oder hinterschnitten — verdeckte Klebehalter sind bei der VHF nicht systemkonform.
Naturstein (Granit, Schiefer)
Höchste Wertigkeit, aber hohes Eigengewicht (25–35 kg/m² bei 30 mm). Hinterschnittanker aus A4-Edelstahl zwingend; Frostbeständigkeit prüfen (Wasseraufnahme < 0,5 % nach Herstellernachweis).

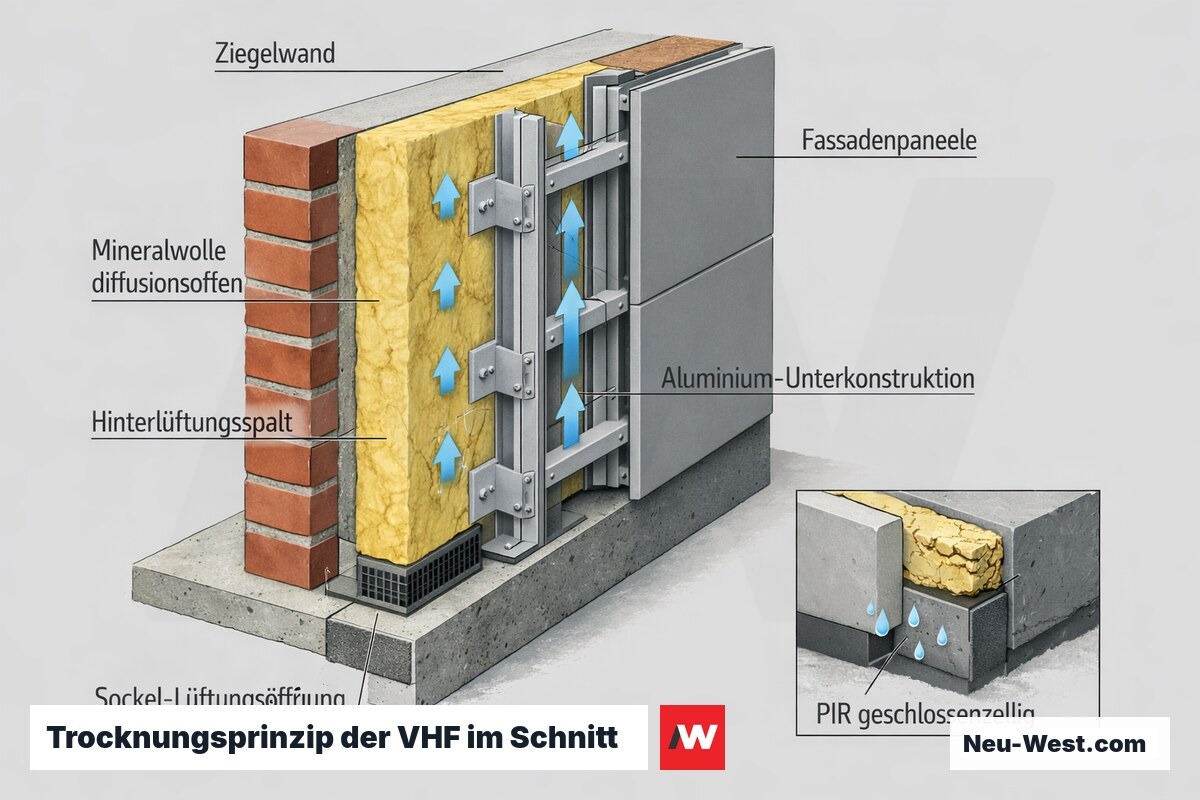

Tauwasserfreiheit ohne Dampfbremse: das bauphysikalische Prinzip der VHF
Die VHF benötigt keine Dampfbremse auf der Außenseite der Dämmung, weil der Kamineffekt im Hinterlüftungsspalt ständig Außenluft durchzieht und Feuchte abtransportiert. Das Glaser-Verfahren (DIN 4108-3) zeigt, dass rechnerisch zwar Tauwasser an der Dämmstoff-Außenfläche anfallen kann — die Verdunstungsmenge in der Trocknungsperiode übersteigt die Kondensatmenge jedoch deutlich, sofern der Hinterlüftungsspalt ≥ 20 mm und die freie Durchströmungsfläche unverbaut bleibt.
Mineralwolle (MW) ist als offenporige, diffusionsoffene Schicht ideal; geschlossenzellige Systeme wie PIR können eingesetzt werden, müssen bauphysikalisch jedoch nachgewiesen sein. Stauecken, verdämmte Sockelanschlüsse oder Perimeterdämmung ohne Hinterlüftungsfreiheit heben das Trocknungsprinzip auf und sind eine häufige Ursache für Feuchteschäden an VHF-Konstruktionen.
Was kostet Vorhangfassade montieren?
Preisrahmen für Montage inkl. Material in Berlin (Richtwerte netto, Fläche ab 200 m², ohne Gerüst). Starke Streuung je nach Bekleidungsmaterial, UK-System und Untergrundaufwand.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Unterkonstruktion Aluminium (Wandhalter, Profile, Befestiger) | 40–65 EUR/m² |
| Wärmedämmung Mineralwolle 160–200 mm | 25–40 EUR/m² |
| Bekleidung Faserzement, Standard | 35–60 EUR/m² |
| Bekleidung Keramik / Feinsteinzeug | 60–120 EUR/m² |
| Bekleidung Aluminium-Kassette (pulverbeschichtet) | 55–90 EUR/m² |
| Bekleidung Naturstein (Granit, 30 mm) | 90–200 EUR/m² |
| Fensterlaibungen, Sockelabschlüsse, Attika | 80–150 EUR/lfm |
| Gesamt inkl. Montage — Faserzement einfach | ca. 150–200 EUR/m² |
| Gesamt inkl. Montage — Keramik oder Metall mittel | ca. 200–280 EUR/m² |
| Gesamt inkl. Montage — Naturstein hochwertig | ca. 280–400 EUR/m² |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.
VHF auf Bestandsgebäuden: Toleranzausgleich und Untergrundprüfung
Bestandsfassaden weisen häufig Ebenheitsabweichungen von 20–40 mm über die Gebäudehöhe auf; bei Plattenbaukonstruktionen auch mehr. Die VHF-Unterkonstruktion mit stufenlos verstellbaren Wandhaltern gleicht diese Unebenheiten systembedingt bis ±50 mm aus, ohne aufwendiges Aufspachteln des Untergrunds — ein zentraler Vorteil gegenüber dem WDVS, das einen ebenen Untergrund voraussetzt.
Zwingend vor der Montage sind Dübel-Auszugversuche nach den Vorgaben der Systemzulassung (abZ/ETA), die die tatsächliche Tragfähigkeit im vorhandenen Mauerwerk bestimmen. Bei Lochziegeln und Hohlkammerplatten sind Spreizanker unzulässig; Schraubanker oder Injektionssysteme sind die regelkonforme Alternative. Anzahl und Mindest-Auszugswert sollten vertraglich vor Montagebeginn festgelegt und protokolliert werden.

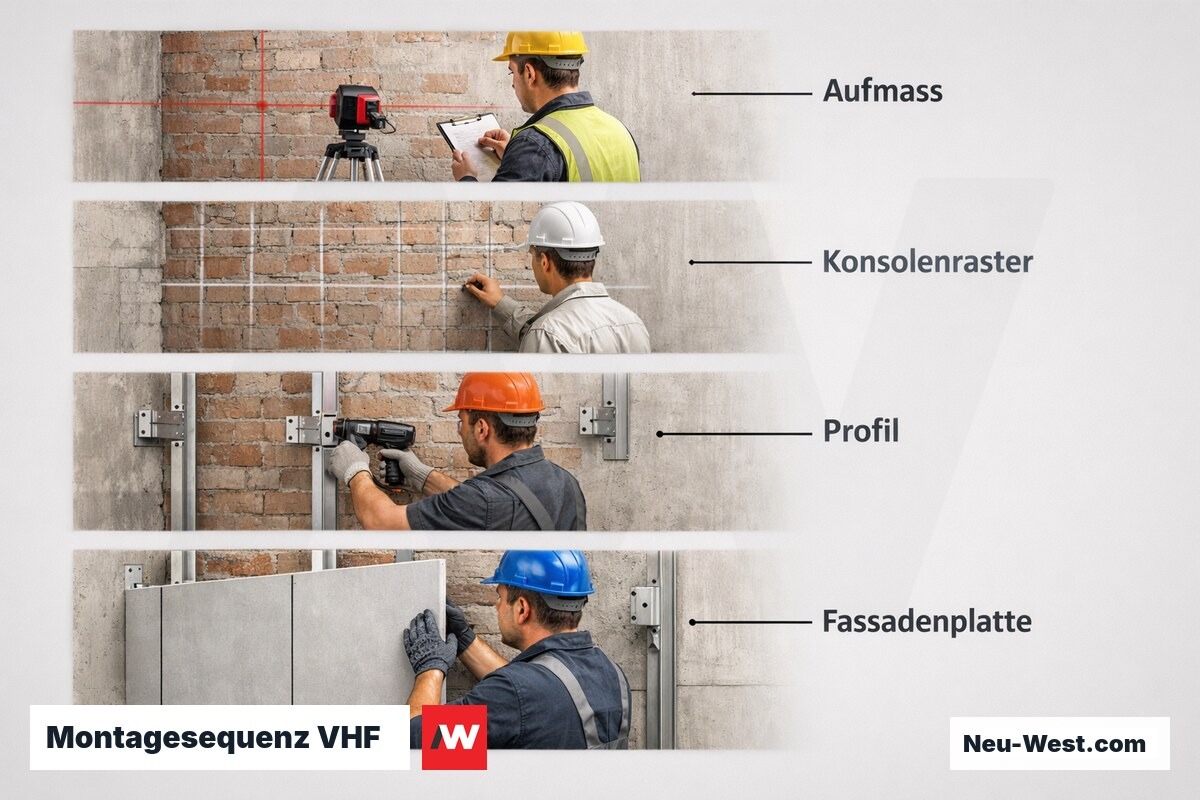

Montageablauf: Von der Untergrundprüfung bis zur Abnahme
Untergrundprüfung und Dübelbemessung
Auszugversuche nach Systemzulassung an repräsentativen Stellen; Festlegung Dübel-Art, Achsmaß und Mindest-Auszugskraft; statischer Nachweis UK-System nach abZ/ETA.
Gerüst und Schutznetz
Fanggerüst nach DGUV-Vorschriften; Schutznetz bei Passantenbereichen; Brandriegel-Positionen mit UK-Achsplan abstimmen.
Primärkonstruktion (Wandhalter) setzen
Anreißen nach Achsplan; Bohrung, Dübelmontage, Wandhalter justieren; vertikale Flucht auf Schnur — sie ist die Grundlage für alle Folgearbeiten.
Dämmung einlegen und befestigen
Dämmplatten mit Tellerdübeln mechanisch befestigen; Dämmfugen versetzt; Hinterlüftungsspalt vollständig freihalten; keine Klebeschichten auf Hinterlüftungsebene.
Sekundärkonstruktion (Tragschienen) montieren
Schienen auf Primärprofil klemmen; Dehnungsfugen durch Langlöcher alle 6–8 m; Flucht mit 4-m-Richtlatte prüfen und dokumentieren.
Bekleidung montieren und Fugenbild prüfen
Bekleidungselemente von unten nach oben; Fugenbreite laufend messen (±2 mm); Eckausbildungen und Laibungen nach freigegebenem Detailplan ausführen.
Abschlüsse und Abnahme
Sockelabschluss, Attikaabdeckung, Fensteranschlüsse einbauen; Sichtprüfung im Streiflicht; Ebenheits- und Fugenmessung (DIN 18516-1); Abnahmeprotokoll erstellen.

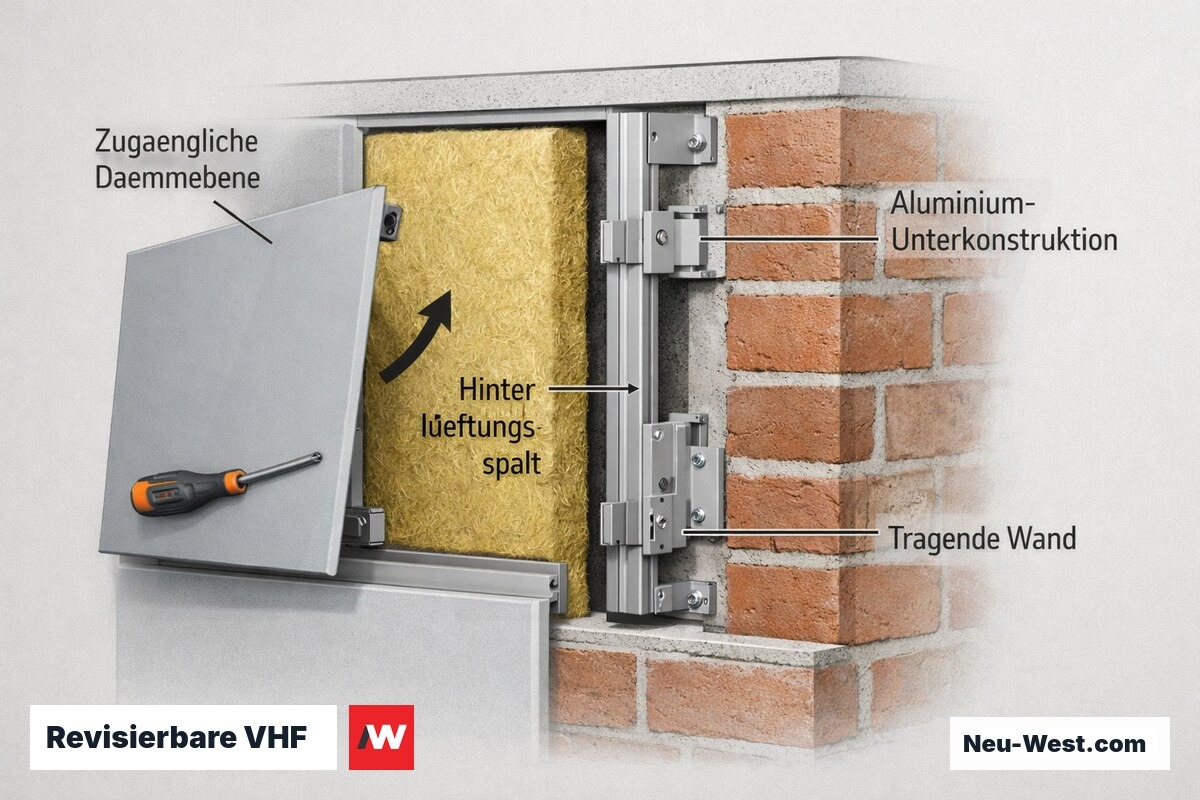

Revisierbarkeit und Lebensdauerkosten: der wirtschaftliche Horizont der VHF
Der entscheidende wirtschaftliche Vorteil der VHF liegt nicht im Neubaupreis, sondern in den Lebenszykluskosten über 40–60 Jahre: Beschädigte oder verwitterte Bekleidungsplatten lassen sich einzeln austauschen, ohne Dämmung oder Tragwand zu berühren. Eine vollständige Fassadensanierung entfällt; die Dämmung bleibt funktionsfähig und wird lediglich durch neue Bekleidung ergänzt.
Für Immobiliengesellschaften relevant: Die Dämmebene ist jederzeit zugänglich — Feuchteschäden, Wärmebrücken oder Schäden an der Tragwand lassen sich ohne Totaldemontage lokalisieren und beheben. Der WDVS-Schichtenverbund ist nicht zerstörungsfrei trennbar; eine Sanierung bedeutet regelmäßig den Vollrückbau. Bei einer Betrachtung über 50 Jahre kann die VHF trotz höherer Erstkosten wirtschaftlich gleichwertig oder günstiger sein.
Technische Kennwerte VHF-Konstruktion
| Hinterlüftungsspalt Mindestmaß | 20 mm (DIN 18516-1) |
|---|---|
| Hinterlüftungsspalt Empfehlung | 40–60 mm für optimalen Kamineffekt |
| Wärmedehnung Alu-UK | 23 × 10⁻⁶ K⁻¹ |
| Wärmedehnung Faserzement | ca. 10 × 10⁻⁶ K⁻¹ (zzgl. Feuchtedehnung) |
| Wärmedehnung Titanzink | 22 × 10⁻⁶ K⁻¹ |
| Flächengewicht Faserzement 10 mm | ca. 15 kg/m² |
| Flächengewicht Keramik 10 mm | ca. 22 kg/m² |
| Flächengewicht Naturstein 30 mm | ca. 80 kg/m² |
| Ebenheitstoleranz Bekleidungsfläche | ±5 mm/m, max. ±10 mm über 5 m (DIN 18516-1) |
| Fugenbreiten-Toleranz | ±2 mm zur Planfuge (DIN 18516-1) |

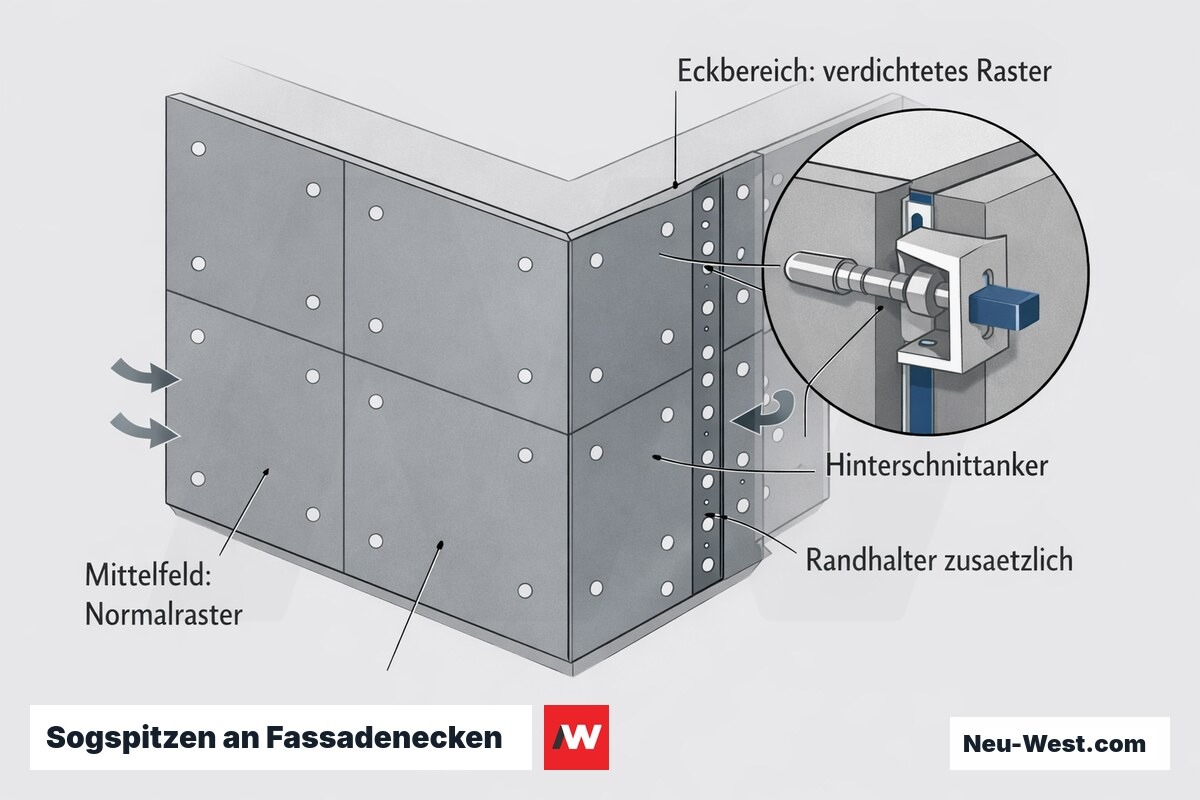

Windlastnachweis: Sogspitzen an Ecken als Bemessungskriterium
Die maßgebende Beanspruchung für VHF-Bekleidungen ist nicht der Winddruck auf der Fläche, sondern der Windsog an Gebäudeecken und Dachrändern. Nach DIN EN 1991-1-4 (Eurocode 1: Windlasten) liegen die Außendruckbeiwerte c_pe in Eckzonen betragsmäßig um den Faktor 1,5–2,0 über den Flächenwerten. Für ein 20 m hohes Berliner Bürogebäude in Windzone 2 kann der rechnerische Sogstoß an der Ecke bis zu ca. 1,5 kN/m² erreichen.
Dieser Wert ist das Bemessungskriterium für Hinterschnittbefestigung oder Klemmkraft der Halter — nicht der Mittelwert der Fassadenfläche. In der Praxis werden Eckbereiche daher mit verdichtetem Befestigungsraster ausgeführt (reduzierter Halterabstand, zusätzliche Randhalter). Die Tabellen der Systemzulassungen (abZ/ETA) enthalten zulässige Stützweiten je Windlastzone; deren Einhaltung ist auf der Baustelle zu dokumentieren.

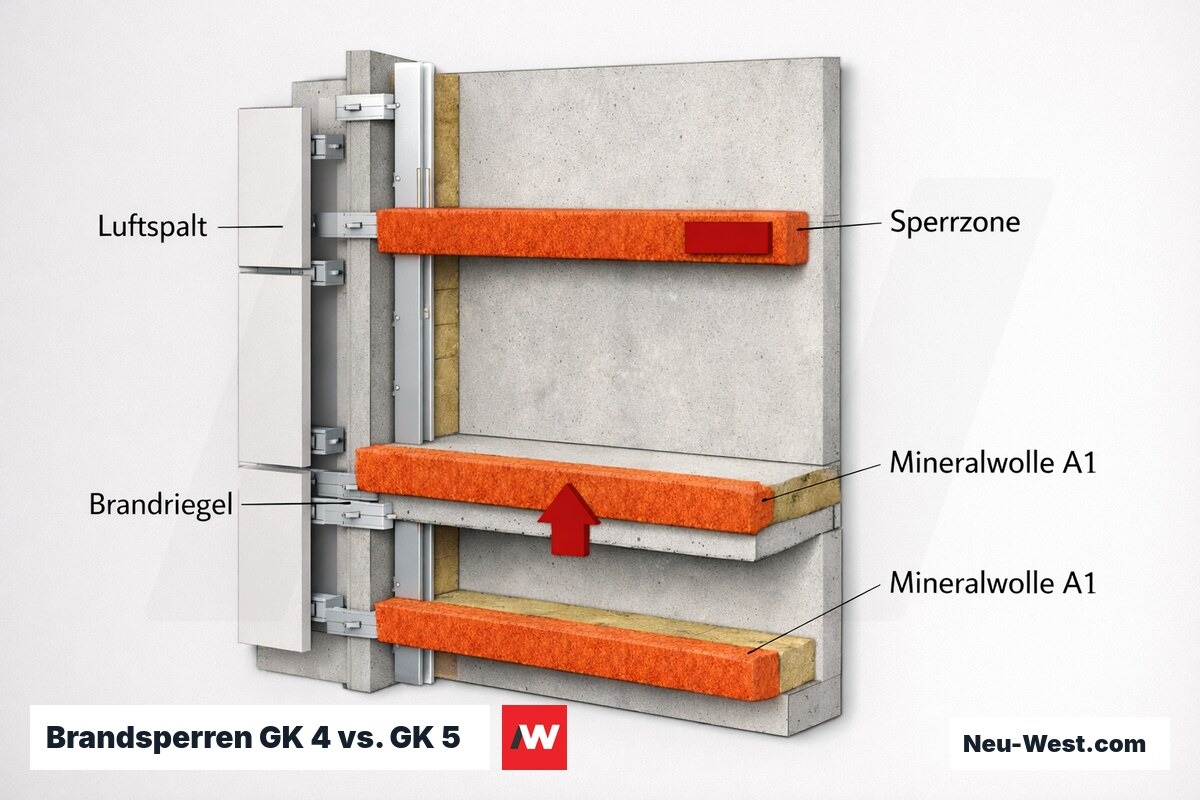

Brandriegel nicht vergessen
Ab bestimmten Gebäudehöhen (in Berlin nach BauO Bln i.d.R. ab OK Fußboden > 22 m) sind horizontale Brandriegel aus nichtbrennbarer Mineralwolle im Hinterlüftungsspalt vorgeschrieben. Sie unterbrechen die vertikale Flammenausbreitung. Fehlen sie, kann die Bauaufsichtsbehörde die Nutzungsfreigabe verweigern — auch bei bereits fertig montierter Fassade.
Dübel-Stichprobenprotokoll als Vertragsbestandteil
Vereinbaren Sie vor Montagebeginn schriftlich Anzahl und Lage der Auszugversuche sowie den Mindest-Auszugswert. Das Protokoll wird Bestandteil der Abnahmedokumentation und sichert im Schadensfall die Nachweisbarkeit der Untergrundtauglichkeit.
Systemzulassung (abZ/ETA) vollständig prüfen
Jedes UK-System für die VHF benötigt eine allgemeine bauaufsichtliche Zulassung (abZ) oder europäische technische Bewertung (ETA). Prüfen Sie, ob das eingesetzte System für Ihr Wandmaterial, die Dübel-Art und das Bekleidungsmaterial in der Zulassung gelistet ist — eigenkombinierte Systeme ohne Nachweis sind baurechtlich unzulässig.
Stärken und Grenzen der vorgehängten hinterlüfteten Fassade
Vorteile
- Dauerhaft tauwasserfrei durch Hinterlüftung — ohne Dampfbremse
- Einzelne Bekleidungselemente austauschbar (Revisierbarkeit über Jahrzehnte)
- Toleranzausgleich bei Bestandsgebäuden bis ±50 mm durch verstellbare Wandhalter
- Große Materialvielfalt: Faserzement, Keramik, Metall, HPL, Naturstein
- Nichtbrennbare Konstruktion durchgängig realisierbar (UK und Dämmung A2)
- Schallschutz nicht schlechter als Putzfassade gleicher Wandmasse
Nachteile / Grenzen
- Höhere Erstkosten als WDVS (ca. +30–80 EUR/m²)
- Brandriegel je nach Gebäudehöhe und Landesbauordnung zusätzlich erforderlich
- Statischer Nachweis und systemkonforme abZ/ETA-Dokumentation zwingend
- Fugen- und Dehnungsplanung aufwendiger als bei Putzfassaden
- Auszugversuche am Bestand vor Montage notwendig
- Konstruktionstiefe +100–200 mm reduziert nutzbare Fläche bei engen Grundstücksgrenzen
Die Hinterlüftung ist kein toter Luftspalt — sie ist ein aktiver Trocknungskanal. Wird er durch falsche Sockeldämmung, verdämmte Attikaanschlüsse oder zu eng gesetzte Befestiger verstopft, verliert die VHF ihr zentrales bauphysikalisches Argument.
Fassadenplaner, Praxiserfahrung Berlin
