Klempnerarbeiten · Dachentwässerung

Dachrinne montieren lassen in Berlin – fachgerechte Dachentwässerung

Q: Welches Mindestgefälle ist für Hängedachrinnen vorgeschrieben?

DIN EN 12056-3 (Dachentwässerung – Planung und Bemessung) empfiehlt als Planungsgrundlage ein Gefälle von mindestens 3–5 mm/m für Hängedachrinnen. In der Praxis sollten Abschnitte über 10 m eher 5 mm/m erhalten, um Wasserstaue an Stoßverbindungen und die damit verbundene beschleunigte Korrosion durch Stagnationswasser zu verhindern. Rinnen ohne ausreichendes Gefälle neigen zudem zu Schmutzablagerungen, die den wirksamen Querschnitt über die Zeit merklich einengen.

Q: Wie berechnet man den richtigen Rinnenquerschnitt?

Grundlage ist DIN EN 12056-3: Aus der wirksamen Dachfläche (in m², ggf. mit Neigungsfaktor) und der örtlichen Regenspende r(5,5) – der 5-minütigen Niederschlagsintensität mit 5-jährlicher Wiederkehr – wird der erforderliche hydraulische Abfluss Q berechnet. Für Berlin liefert der KOSTRA-DWD-Datensatz Werte von rund 200–230 l/(s·ha). Aus Q wird anschließend die passende Rinnennenngröße (z. B. RG 100 bis RG 333 mm) nach den Herstellertabellen zugeordnet. Eine Unterdimensionierung führt bei Starkregen zu unkontrollierten Überläufen an der Traufe – mit Fassaden- und Fundamentschäden als Folge.

Q: Warum sind Dehnungsausgleicher bei Metallrinnen so kritisch – und wie oft werden sie benötigt?

Titanzink dehnt sich um ca. 2,2 mm pro Meter und 10 K aus, Aluminium um ca. 2,4 mm/(m·10 K), Kupfer um ca. 1,7 mm/(m·10 K). Bei einem 10 m langen Zinkrinnenzug entstehen zwischen sommerlicher Blechtemperatur (+60 °C) und Winterfrost (–20 °C) Längenänderungen von bis zu 18 mm. Ohne Dehnungsausgleicher reißen Falzverbindungen auf oder Halter werden aus der Verankerung gedrückt. Als Faustregel gilt: Dehnungsausgleicher alle 6–10 m sowie beidseitig eines festen Fixpunkt-Halters; die materialspezifischen Abstände schreiben die jeweiligen Hersteller-Verlegeanleitugen verbindlich vor.

Q: Wie groß darf der Halterabstand bei Dachrinnen maximal sein?

Halterabstände sind material- und profilabhängig: Titanzink und Kupfer ≤ 40 cm (bei erhöhter Schneelast ≤ 33 cm), Aluminium und PVC-U ≤ 50 cm (PVC-U nach EN 607). An Stoßverbindungen und Endstücken ist beidseitig ein Halter im Abstand von ≤ 5 cm zwingend. Zu große Abstände führen zur Durchbiegung der Rinne – das angelegte Gefälle kehrt sich lokal um, Wasser staut sich und Falzverbindungen werden dauerhaft auf Zug belastet. Dieser Fehler tritt besonders häufig bei nachträglichen Rinnenergänzungen auf, wenn vorhandene Halterpositionen nicht angepasst werden.

Q: Was ist beim Traufdetail (Übergangsblech) der häufigste Ausführungsfehler?

Kritischer Punkt ist das Übergangs- bzw. Einhängeblech zwischen Dachdeckung und Rinnenvorderkante. Wird der Dachziegel zu kurz eingebunden, gelangt Windtreibregen und Schmelzwasser hinter die Rinne und greift Trauflatte sowie Sparrenköpfe an. Als Richtwert soll die Unterkante des Dachziegels die Rinnenvorderkante um mindestens ein Drittel der Rinnenbreite überragen. Bei Stehfalz- und Metalldächern regeln die Fachregeln des Klempnerhandwerks (Herausgeber: ZVSHK) den Anschluss; der Stehfalzanschluss muss gleitend – nicht starr genietet – ausgeführt werden, um thermische Bewegungen aufzunehmen.

Q: Wann lohnt sich Kupfer als Rinnenmaterial wirklich?

Kupfer erreicht Standzeiten von 80–120+ Jahren; PVC-U muss nach 20–30 Jahren, Titanzink nach 50–80 Jahren typischerweise erneuert werden. Der höhere Materialpreis amortisiert sich bei denkmalgeschützten Gebäuden (Naturpatina häufig bauordnungsrechtlich gefordert), bei Mietobjekten mit sehr langen Instandhaltungsintervallen und bei schwer zugänglichen Traufen, bei denen jede Erneuerung hohe Gerüstkosten verursacht. Einschränkung: Im Ablaufwasser gelöste Kupferionen können empfindliche Gartenböden und Teichfauna belasten – in solchen Lagen sollte ein Sickerschacht mit Filtersubstrat eingeplant werden.

Eine korrekt dimensionierte und montierte Dachrinne schützt Fassade, Trauflatte und Fundament vor unkontrolliertem Niederschlagswasser. Entscheidend sind nicht allein Material und Optik, sondern Querschnittsbemessung, Gefälleausführung und Anschlussdetails – Punkte, die in der Praxis häufig unterschätzt werden.

Ob Sanierung einer korrodierten Zinkrinne, Erneuerung nach Sturmschaden oder Erstmontage beim Neubau: Die Ausführung nach DIN EN 12056-3 und den Fachregeln des Klempnerhandwerks (ZVSHK) stellt sicher, dass die Anlage über Jahrzehnte dicht, gefällegerecht und wartungsarm funktioniert.

Kontakt Kostenlose Erstberatung

Leistungsumfang

Was umfasst Dachrinne montieren?

Bestandsaufnahme: Dachfläche, Regenspende (KOSTRA-DWD), Traufdetail und bestehende Materialkombinationen prüfen
Querschnittsbemessung nach DIN EN 12056-3: Rinnennenngröße und Fallrohranzahl berechnen
Demontage der Altrinne inkl. fachgerechter Entsorgung (Schwermetall-Trennung bei Zink/Kupfer)
Montage Rinnenhaken/-bügel mit korrektem Gefälle (mind. 3–5 mm/m) und materialgerechtem Halterabstand
Einbau Dehnungsausgleicher, Endstücke, Innenwinkel und Übergänge nach Hersteller-Verlegeanleitung
Anschluss Fallrohre inkl. Rohrschellen, Ablaufbögen und Übergabe an Grundleitung oder Versickerungsanlage

Nach Abschluss der Montage wird die Anlage auf Dichtheit, korrektes Gefälle und freien Ablauf geprüft. Auf Wunsch wird ein Übergabeprotokoll mit Materialnachweis und Gefälledokumentation erstellt.

Interaktiv

Rinnendimensionierung nach DIN EN 12056-3 — Berliner Bemessungsregen

Bemessungsgrundlage Berlin: r(5,5) = 200–300 l/(s·ha) je nach Stadtlage (KOSTRA-DWD 2017). Für Schrägdach (Abflussbeiwert C = 1,0) folgt: je 50 m² wirksamer Dachfläche (horizontale Projektion) ein Einlauf DN 100 und Fallrohr DN 100. Der Rechner schätzt Materialbedarf (Titanzink, inkl. Fallrohre) und Gesamtkosten für ein typisches Berliner Satteldach mit Traufenhöhe ca. 4 m.

Fläche (m²)

–Dachrinne + Fallrohre (Titanzink)

–Richtkosten inkl. Arbeit

Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.

Lösungs-Finder

Materialkombinations-Check: Kontaktkorrosion und Klimaeignung

Welches Rinnenmaterial ist geplant?

Titanzink (α = 22 × 10⁻⁶ K⁻¹) verträgt sich mit Tonziegeln, Schiefer, Bitumenbahn und Betonsteinen bedenkenlos. Kritisch: jeder Kontakt mit Kupfer (Sparren, Velux-Rahmen, Firstabdeckung) erzeugt galvanische Korrosion — Trennlage aus EPDM oder PVC zwingend einplanen. Im Berliner Stadtklima (leicht erhöhte SO₂-Last) bildet sich innerhalb 3–5 Jahren eine schützende blaugraue Patina; dies stellt kein Versagensrisiko dar. Ablaufwasser ist für begrünte Flächen unbedenklich.

Kupfer ist elektrochemisch edel (E° = +0,34 V) und erzwingt bei Kontakt mit allen unedleren Metallen deren Opferkorrosion. Alle nachgeschalteten Bauteile aus Titanzink, Aluminium oder Stahl müssen durch Kupfer- oder Kunststoffelemente ersetzt werden — auch Dachrinnenhalter und Verbindungsmuffen. Kupferablaufwasser (Patinalösung) kann an Kalksteinputz-Fassaden Grünschleierspuren erzeugen; bei denkmalgeschützten Berliner Gründerzeitbauten gesondert beurteilen. Salzaerosol und Industrieklima Berlin: Kupfer besonders langlebig, kein Einschränkungspotenzial.

Aluminium (α = 23 × 10⁻⁶ K⁻¹) erfordert die kürzesten Dehnungsstoß-Abstände aller Metallrinnen. Gegenüber Kupfer besteht die größte elektrochemische Spannungsdifferenz (ca. 2,0 V) — Kupferkontakt führt zu schnellem Aluminiumabtrag; Edelstahlschrauben und PVC-Trennlagen sind absoluter Standard. Problematisch bei Betondachsteinen: alkalisches Ablaufwasser (pH > 9) greift die schützende Aluminiumoxidschicht an. In diesem Fall Schutzlackierung oder Substitution mit Titanzink prüfen. Dehnungsstöße alle 4–5 m einplanen (nicht die 6-m-Regel von Titanzink übernehmen).

Edelstahl ist elektrochemisch passiv und erzeugt keine relevante Kontaktkorrosion an Titanzink oder Aluminium. Gütewahl ist standortentscheidend: 1.4301 (V2A) nur bei chloridarmer Stadtluft; bei Standorten nahe Berliner Stadtautobahnen, Salzdiensteinsatz oder Industrie-Emissionsquellen (Spandau, Treptow) Güte 1.4401 (V4A) vorschreiben — Lochfraß durch Chloridkorrosion an V2A ist sonst möglich. Optisch: keine Patinierung, dauerhaft silberglänzend — bei Denkmalschutz auf Farbkonzept abstimmen.

Kunststoffrinnen sind galvanisch vollständig inert — Kontaktkorrosion mit keinem Metall möglich. UV-Beständigkeit ist das zentrale Kriterium: PVC-U maximal ca. 60 °C Dauertemperatur (Süddächer mit dunkler Eindeckung können kritisch werden); PP bis 100 °C, bevorzugt bei dunklen oder Metalldächern. Thermische Dehnung ist 3–4× höher als bei Metall (PVC α ≈ 70–80 × 10⁻⁶ K⁻¹) — Dehnungsstöße alle 3–4 m zwingend, Metallregeln nicht übertragen. Im Berliner Stadtklima nur pigmentierte, UV-stabilisierte Typen einsetzen.

Interaktiv

Dehnungsstoß-Abstandsrechner (Referenz: Titanzink, Berliner Temperaturspanne)

Berliner Jahrestemperaturspanne ca. 55 K (−15 °C bis +40 °C). Titanzink (α = 22 × 10⁻⁶ K⁻¹): ΔL ≈ 7,3 mm je 6 m Rinnenlänge → Richtwert max. 6 m Feldabstand. Kupfer (α = 16,5 × 10⁻⁶ K⁻¹): max. 10 m. Aluminium (α = 23 × 10⁻⁶ K⁻¹): max. 5 m. Schieben Sie auf die geplante Gesamtlänge des Rinnenfeldes.

Rinnenfeldlänge

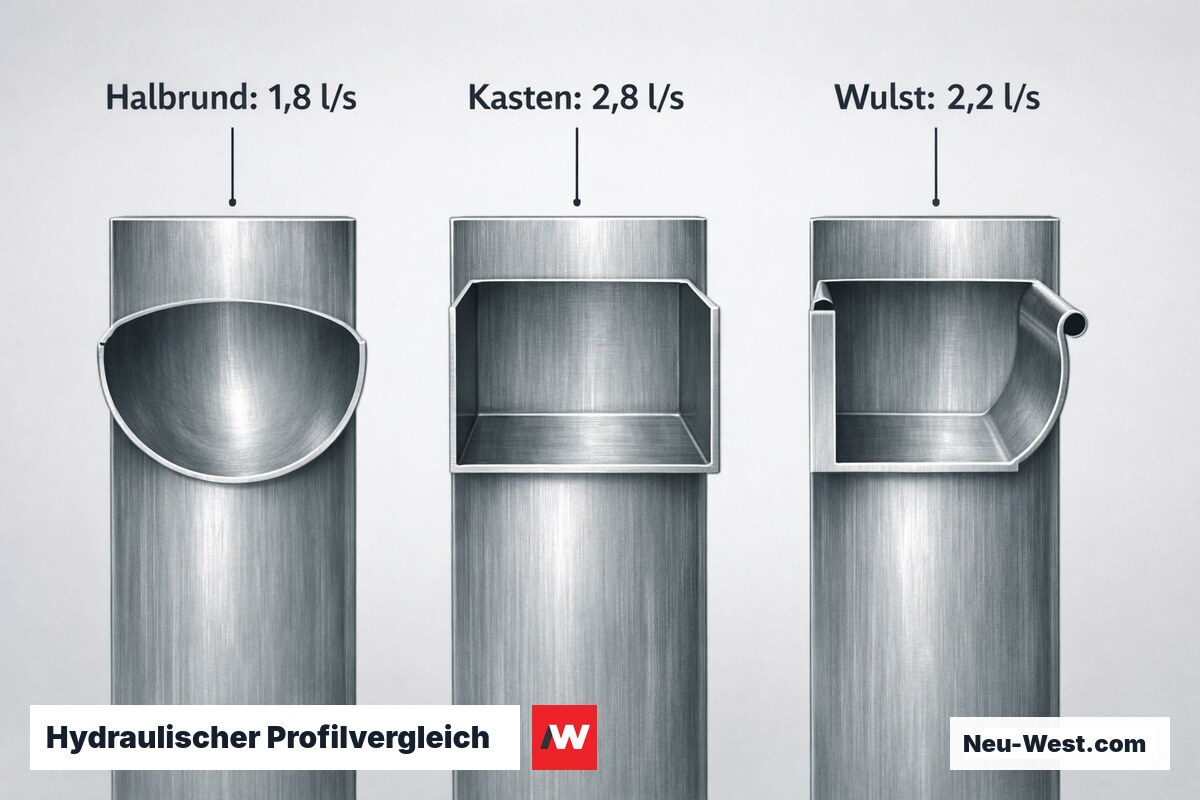

Hydraulischer Profilvergleich: Abflussleistung DN 150 bei 3 Promille Gefalle

Die Kastenrinne erzielt bei gleicher Nennweite DN 150 rund 55 % mehr Abflussleistung als die Halbrundrinne — entscheidend bei Dachflächen über ca. 80 m². Der hydraulische Vorteil ergibt sich aus dem günstigeren Verhältnis von Querschnittsfläche zu benetztem Umfang (hydraulischer Radius nach Manning-Strickler, DIN EN 12056-3).

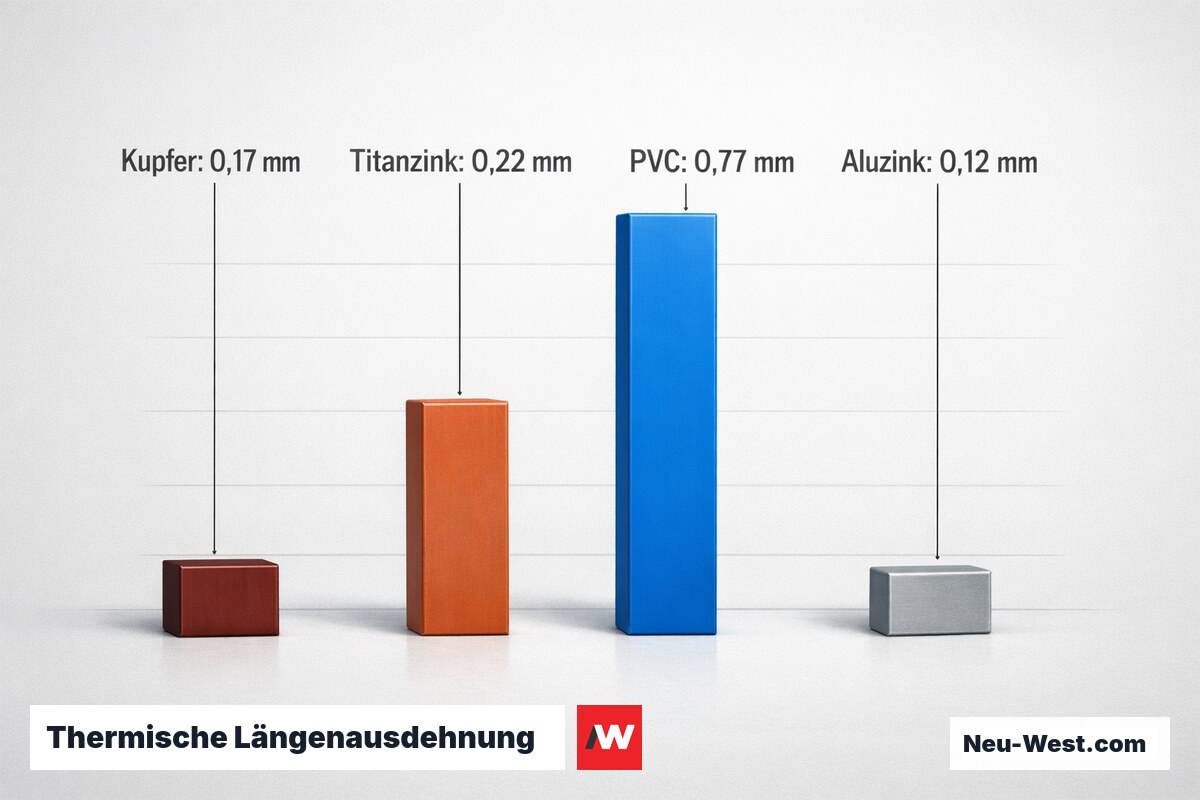

Thermische Längenausdehnung je Rinnenmaterial — mm pro Meter bei 10 K Temperaturhub

PVC dehnt sich pro Meter und 10 K Temperaturdifferenz viermal stärker aus als Metall — weshalb bei Kunststoffrinnen Dehnungsmuffen im Abstand von max. 6 m zwingend sind. Aluzink-Stahlband hat durch den Stahlkern den geringsten Ausdehnungskoeffizienten aller gängigen Rinnenmaterialien.

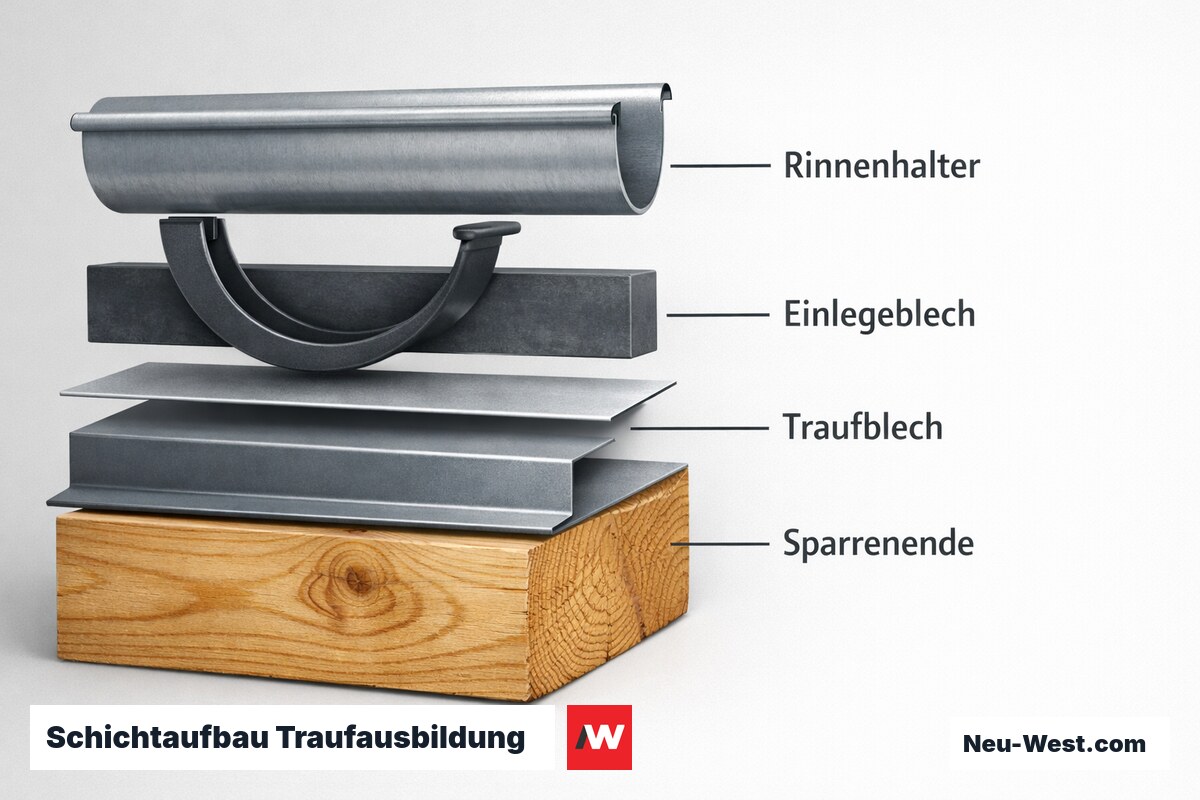

Schichtaufbau Traufausbildung: Reihenfolge Traufblech, Einlegeblech, Rinnenhalter

Die ZVDH-Fachregel schreibt eine verbindliche Montagereihenfolge vor: Traufblech unter Unterdeckbahn, Rinnenhalter über Traufblech, Einlegeblech in die Rinne eingelegt. Fehlt das Einlegeblech, kann die Rinne bei Schneelast oder Eisdruck aus dem Halter gleiten — einer der häufigsten Montagefehler bei Eigenleistung.

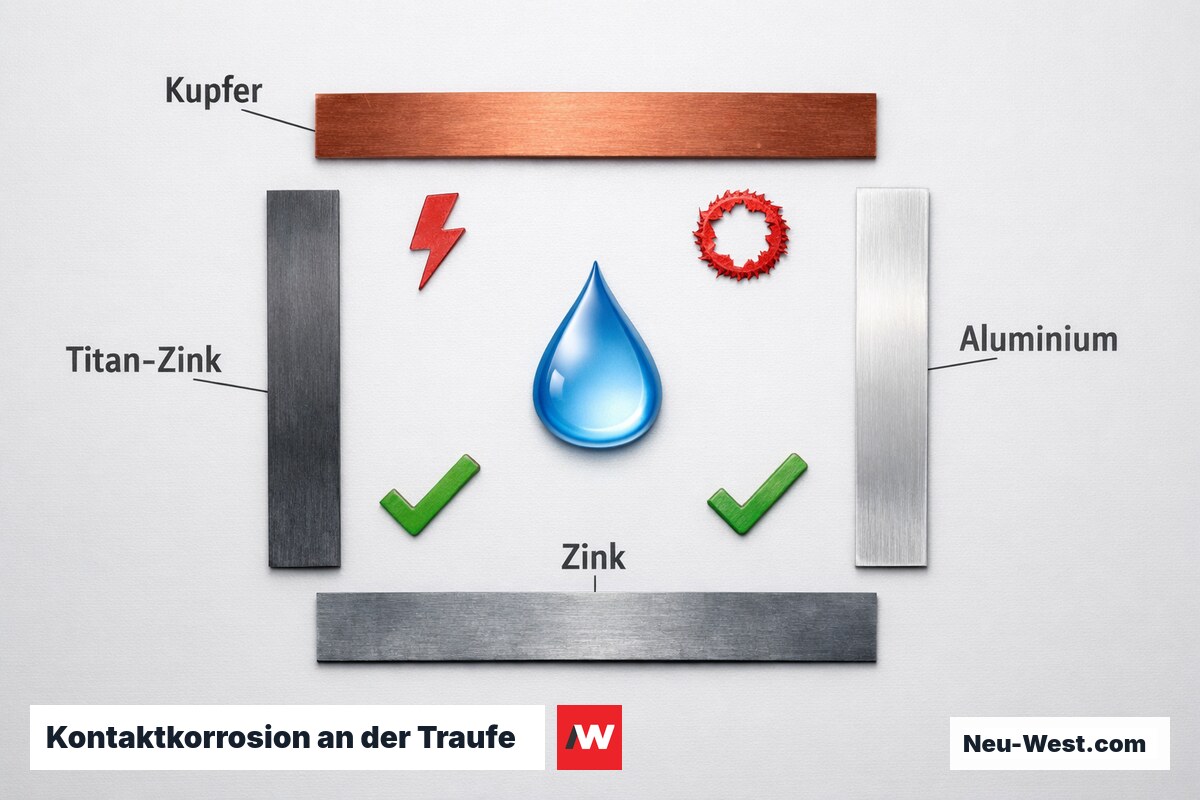

Kontaktkorrosion an der Traufe: Kritische und unkritische Metall-Kombinationen

Kupfer als edleres Metall wirkt als Kathode gegenüber Zink und Aluminium: Bereits wasserlösliche Kupferionen aus Dachflächen oberhalb der Rinne greifen Zinkrinnen und Aluminiumfassaden an — auch ohne direkten Metallkontakt. Titanzink und Aluminium sind dagegen galvanisch verträglich und können kombiniert werden.

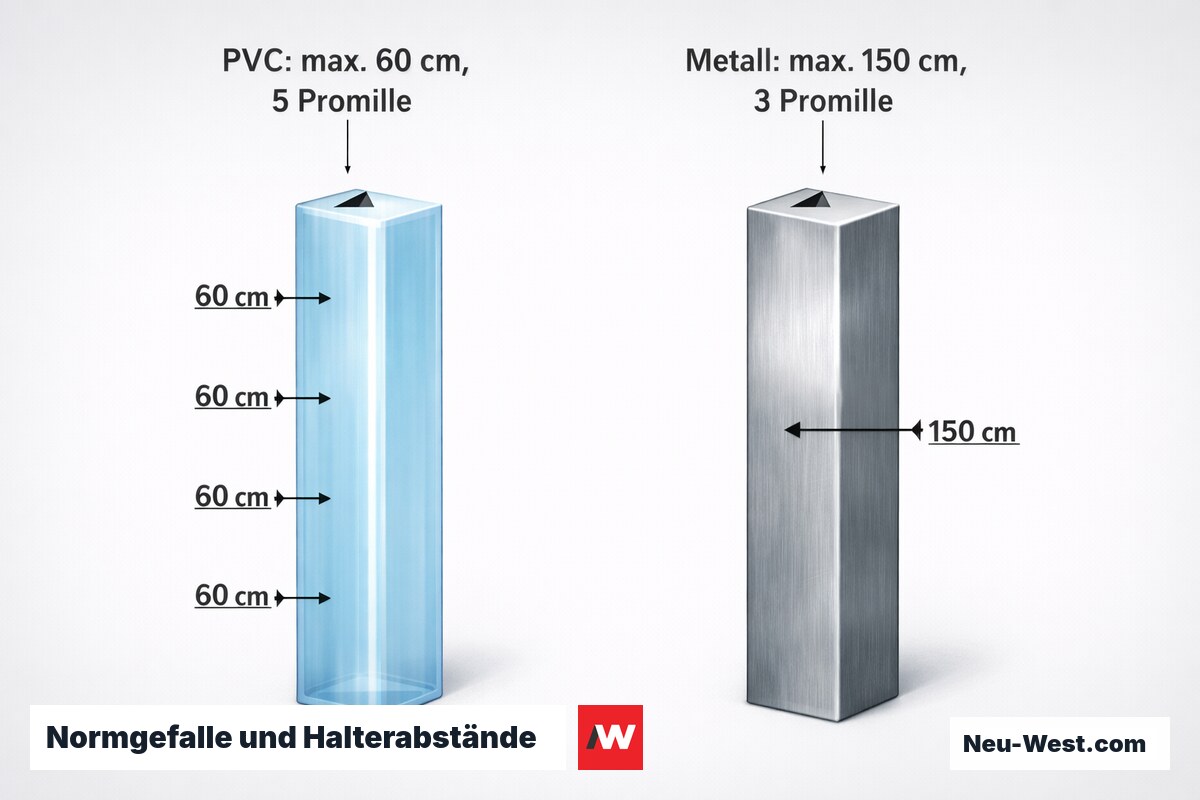

Normgefalle und Halterabstände nach ZVDH-Fachregel — PVC vs. Metall

Die ZVDH-Fachregel schreibt für Kunststoffrinnen wegen der hohen Wärmedehnung und geringen Eigensteifigkeit einen maximalen Halterabstand von nur 60 cm vor — gegenüber 150 cm bei Metallrinnen. Das Mindestlängsgefälle beträgt 3 ‰ bei Metall und 5 ‰ bei PVC, jeweils gemessen zwischen dem Ablaufstutzen und dem höchsten Rinnenpunkt.

Dachrinne montieren Fragen & Antworten

Welches Mindestgefälle ist für Hängedachrinnen vorgeschrieben?

DIN EN 12056-3 (Dachentwässerung – Planung und Bemessung) empfiehlt als Planungsgrundlage ein Gefälle von mindestens 3–5 mm/m für Hängedachrinnen. In der Praxis sollten Abschnitte über 10 m eher 5 mm/m erhalten, um Wasserstaue an Stoßverbindungen und die damit verbundene beschleunigte Korrosion durch Stagnationswasser zu verhindern. Rinnen ohne ausreichendes Gefälle neigen zudem zu Schmutzablagerungen, die den wirksamen Querschnitt über die Zeit merklich einengen.

Wie berechnet man den richtigen Rinnenquerschnitt?

Grundlage ist DIN EN 12056-3: Aus der wirksamen Dachfläche (in m², ggf. mit Neigungsfaktor) und der örtlichen Regenspende r(5,5) – der 5-minütigen Niederschlagsintensität mit 5-jährlicher Wiederkehr – wird der erforderliche hydraulische Abfluss Q berechnet. Für Berlin liefert der KOSTRA-DWD-Datensatz Werte von rund 200–230 l/(s·ha). Aus Q wird anschließend die passende Rinnennenngröße (z. B. RG 100 bis RG 333 mm) nach den Herstellertabellen zugeordnet. Eine Unterdimensionierung führt bei Starkregen zu unkontrollierten Überläufen an der Traufe – mit Fassaden- und Fundamentschäden als Folge.

Warum sind Dehnungsausgleicher bei Metallrinnen so kritisch – und wie oft werden sie benötigt?

Titanzink dehnt sich um ca. 2,2 mm pro Meter und 10 K aus, Aluminium um ca. 2,4 mm/(m·10 K), Kupfer um ca. 1,7 mm/(m·10 K). Bei einem 10 m langen Zinkrinnenzug entstehen zwischen sommerlicher Blechtemperatur (+60 °C) und Winterfrost (–20 °C) Längenänderungen von bis zu 18 mm. Ohne Dehnungsausgleicher reißen Falzverbindungen auf oder Halter werden aus der Verankerung gedrückt. Als Faustregel gilt: Dehnungsausgleicher alle 6–10 m sowie beidseitig eines festen Fixpunkt-Halters; die materialspezifischen Abstände schreiben die jeweiligen Hersteller-Verlegeanleitugen verbindlich vor.

Welche Metall-Kombinationen bei Rinne und Fallrohr sind gefährlich?

Treffen zwei Metalle unterschiedlichen Elektrodenpotenzials aufeinander und ist Regenwasser als Elektrolyt vorhanden, entsteht galvanische Korrosion: Das unedlere Metall wird beschleunigt abgetragen. Besonders kritisch ist Kupfer-Fallrohr kombiniert mit Zinkrinne: Im Ablaufwasser gelöste Kupferionen greifen Zink aggressiv an und können die Rinne in wenigen Jahren zerstören. Unbedenklich sind gleichartige Materialien (Zink/Zink, Kupfer/Kupfer) sowie Edelstahlhalter, die als nahezu galvanisch neutral eingestuft werden. PVC ist von Kontaktkorrosion nicht betroffen, unterliegt aber UV-Alterung und Kälteversprödung.

Wie groß darf der Halterabstand bei Dachrinnen maximal sein?

Halterabstände sind material- und profilabhängig: Titanzink und Kupfer ≤ 40 cm (bei erhöhter Schneelast ≤ 33 cm), Aluminium und PVC-U ≤ 50 cm (PVC-U nach EN 607). An Stoßverbindungen und Endstücken ist beidseitig ein Halter im Abstand von ≤ 5 cm zwingend. Zu große Abstände führen zur Durchbiegung der Rinne – das angelegte Gefälle kehrt sich lokal um, Wasser staut sich und Falzverbindungen werden dauerhaft auf Zug belastet. Dieser Fehler tritt besonders häufig bei nachträglichen Rinnenergänzungen auf, wenn vorhandene Halterpositionen nicht angepasst werden.

Was ist beim Traufdetail (Übergangsblech) der häufigste Ausführungsfehler?

Kritischer Punkt ist das Übergangs- bzw. Einhängeblech zwischen Dachdeckung und Rinnenvorderkante. Wird der Dachziegel zu kurz eingebunden, gelangt Windtreibregen und Schmelzwasser hinter die Rinne und greift Trauflatte sowie Sparrenköpfe an. Als Richtwert soll die Unterkante des Dachziegels die Rinnenvorderkante um mindestens ein Drittel der Rinnenbreite überragen. Bei Stehfalz- und Metalldächern regeln die Fachregeln des Klempnerhandwerks (Herausgeber: ZVSHK) den Anschluss; der Stehfalzanschluss muss gleitend – nicht starr genietet – ausgeführt werden, um thermische Bewegungen aufzunehmen.

Wann lohnt sich Kupfer als Rinnenmaterial wirklich?

Kupfer erreicht Standzeiten von 80–120+ Jahren; PVC-U muss nach 20–30 Jahren, Titanzink nach 50–80 Jahren typischerweise erneuert werden. Der höhere Materialpreis amortisiert sich bei denkmalgeschützten Gebäuden (Naturpatina häufig bauordnungsrechtlich gefordert), bei Mietobjekten mit sehr langen Instandhaltungsintervallen und bei schwer zugänglichen Traufen, bei denen jede Erneuerung hohe Gerüstkosten verursacht. Einschränkung: Im Ablaufwasser gelöste Kupferionen können empfindliche Gartenböden und Teichfauna belasten – in solchen Lagen sollte ein Sickerschacht mit Filtersubstrat eingeplant werden.

Welchen Einfluss hat die Schneelastzone auf Rinnen und Halter?

Abrutschendes Schnee- und Eispaket erzeugt erhebliche Horizontal- und Abreißkräfte auf die Rinnenbügel. In den Schneelastzonen nach DIN EN 1991-1-3 (Nationaler Anhang Deutschland) sind daher verstärkte Rinnenbügel mit Stahlkern oder ein Schneefangsystem auf der Dachfläche erforderlich, das das Abgleiten verhindert. Berlin liegt in einer moderaten Schneelastzone, sodass Standardbügel in der Regel ausreichen. Bei begrünten Flachdächern mit Wasserrückhalteschicht ist die effektive Schneelast jedoch gesondert zu bewerten, da Wassersättigung des Substrats die anzusetzende Gesamtlast deutlich erhöht.
