Fassadenrisse sanieren lassen – Fachbetrieb Berlin
Risse in der Fassade sind nicht gleich Risse: Ein Haarriss unter 0,2 mm ist meist ein kosmetisches Phänomen, während ein klaffender Riss über 0,5 mm mit Stufenversatz auf Zwangsspannungen oder fortlaufende Setzungen hinweist, die vor jeder Instandsetzung statisch beurteilt werden müssen. Entscheidend ist die Rissdynamik – ob der Riss 'ruht' oder sich saisonal bewegt –, denn davon hängt ab, ob eine starre Injektion oder ein elastisch-dehnfähiges Rissüberbrückungssystem die richtige Wahl ist.
Besondere Sorgfalt erfordert die Materialwahl: Ein Deckputz mit höherem E-Modul als der Unterputz ist eine häufige, oft übersehene Ursache für Folgerisse. Normgerecht ist das Gefälle 'weich auf hart' – die Druckfestigkeitsklassen dürfen laut VOB/C ATV DIN 18350 um maximal eine Stufe differieren. An Fenster- und Türecken ist zudem eine diagonale Armierungseinlage (min. 200 × 300 mm, systemkonform nach ETAG 004 / EAD 040083-00-0404) unverzichtbar, um den typischen 45°-Riss dauerhaft zu verhindern.
Was umfasst die Fassadenriss-Sanierung?
- Rissdiagnose: Breitenmessung, Verlaufskartierung, Dynamik-Beurteilung (ruhend vs. arbeitend)
- Ursachenanalyse: Setzung, thermische Zwangsspannung, Schwindung oder Armierungsmangel
- Untergrundvorbereitung: Losen Putz entfernen, Rissränder aufweiten, Haftfestigkeit prüfen
- Systemgerechte Materialwahl: Injektionsmörtel/-harz oder rissüberbrückende Beschichtung nach DIN EN 1062-7
- Ausführung: Verpressen/Verguss, Glasfaser-Armierungsgewebe einlegen, Deckputz/Anstrich
- Qualitätssicherung: Abreißversuch, Trocknungszeiten einhalten, Abnahmedokumentation nach VOB/B

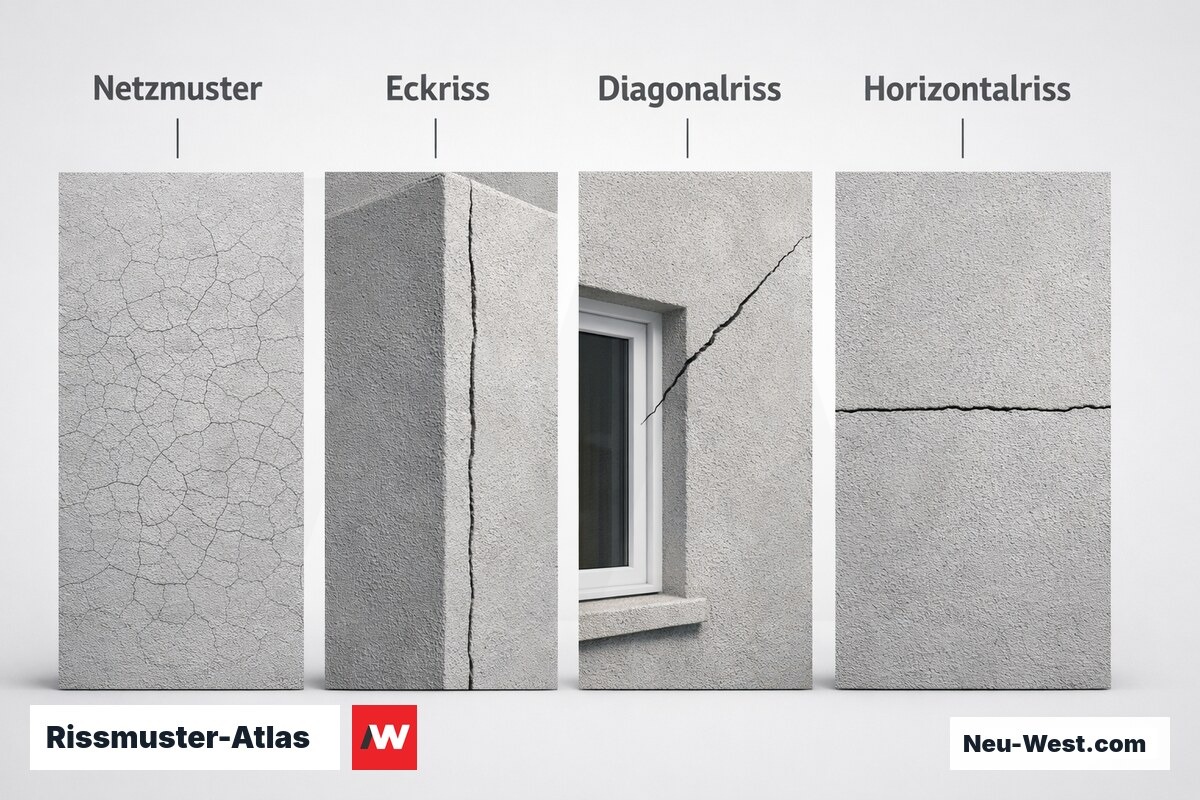

Vor jeder Maßnahme steht die strukturierte Rissanalyse – ohne sie ist jede Reparatur eine Vermutung. Ursache, Rissdynamik und Systemverträglichkeit werden geklärt, bevor Materialien gewählt werden. Das Ergebnis ist eine Instandsetzung, die die Rissursache adressiert statt nur die Oberfläche zu verschließen.
Warum die Rissursache das Sanierungsverfahren bestimmt
Ob ein Riss durch Schwinden des Putzes, durch Temperaturdehnung, durch Bauteilsetzung oder durch innere chemische Treibvorgänge entstand, entscheidet über das zulässige Sanierungsverfahren — nicht die Rissbreite allein. Ein kraftschlüssig mit Epoxidharz vergossener Riss, der sich saisonal um 0,3 mm öffnet, reißt innerhalb weniger Monate wieder auf.

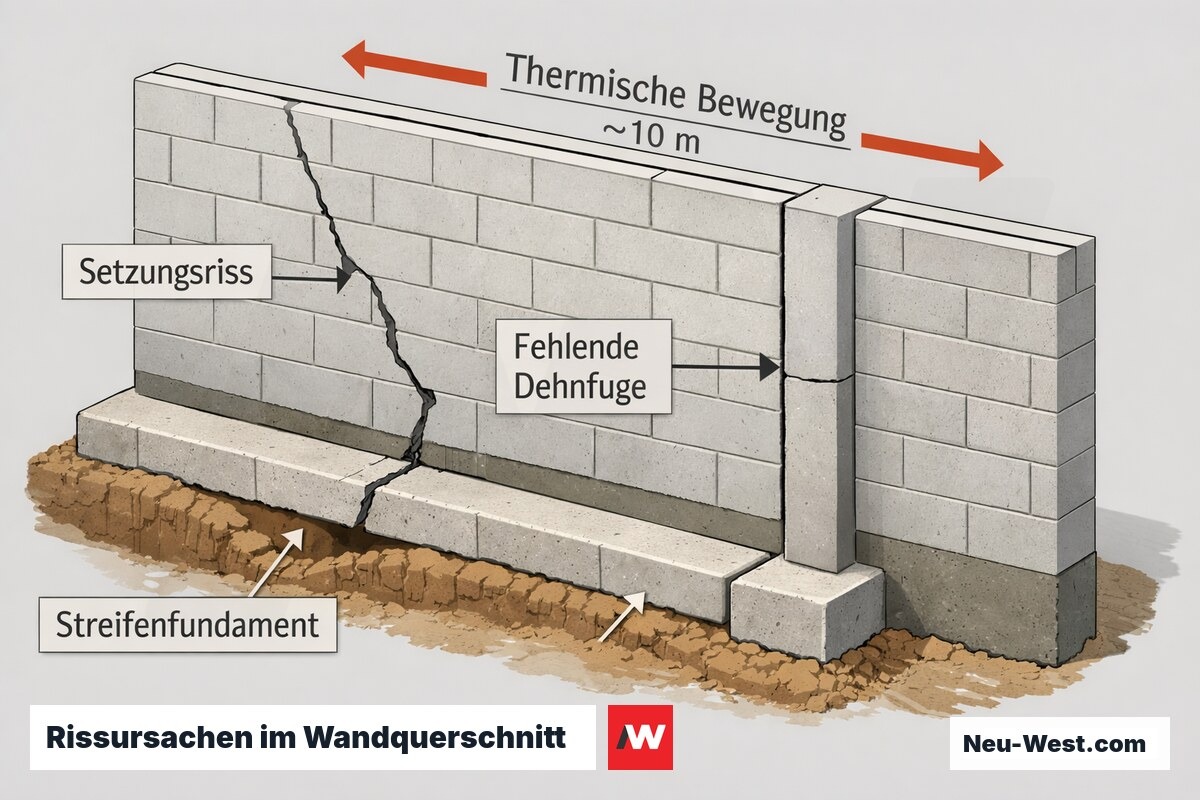

Konstruktive Risse, die auf Querkraftumlagerungen, Fundamentsetzung oder unzureichende Dehnfugen zurückgehen, müssen statisch bewertet werden, bevor eine Injektion sinnvoll ist. Die Sanierung ohne Ursachenklärung führt zur Symptombekämpfung und erzeugt im günstigsten Fall unnötige Folgekosten.
Thermische Längenänderungen liegen bei Beton bei 0,01 mm pro Meter und Kelvin; bei einer 10 m langen Wand und 50 K Temperaturdifferenz ergibt das 5 mm Gesamtbewegung. Risse an Bauteilanschlüssen ohne Dehnfuge sind häufig die direkte, vorhersehbare Folge fehlender Planung.
Aktiver Riss vs. ruhender Riss — die entscheidende Differenzierung
| Kriterium | Aktiver Riss | Ruhender Riss |
|---|---|---|
| Definition | saisonale oder fortschreitende Breitenänderung | keine Bewegung über ≥ 6 Monate nachweisbar |
| Nachweis | Gipsmarken, digitale Rissmonitore, Verformungsmessung | Rissbreitenmessung + zeitgestaffeltes Protokoll |
| Injektionsmaterial | PU-flexibel oder keine Injektion | EP-Harz (kraftschlüssig) |
| Beschichtungsklasse | A5 nach DIN EN 1062-7 | A0 oder entfällt |
| Risiko bei Fehldiagnose | EP-Füllung bricht auf — Kosten verdoppeln sich | überdimensioniertes elastisches System, unnötige Mehrkosten |

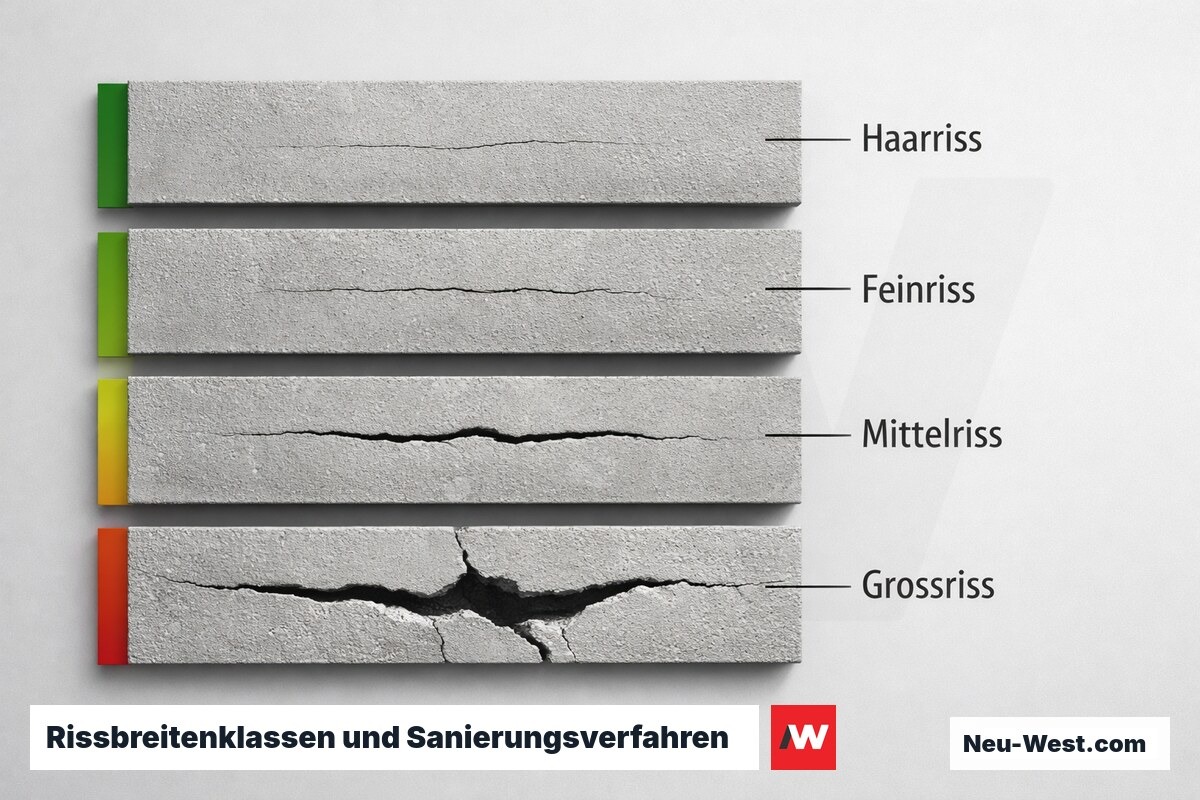

Rissbreitentoleranzen: Was wirklich Handlungspflicht auslöst
Im Stahlbetonbau gilt nach DIN EN 1992-1-1 (Eurocode 2) eine Rissbreite von 0,2 mm als Grenzwert für wasserundurchlässige Konstruktionen — darüber ist rechnerisch nicht mehr von selbstdichtenden Rissen auszugehen. Bei Außenputzflächen ohne Bewehrung gibt es keinen einheitlichen normierten Grenzwert; in der Instandsetzungspraxis gilt 0,2 mm jedoch als Schwelle für erhöhten Feuchteeintritt.
Entscheidend ist die Risstiefe: Ein Haarriss im Oberputz (Tiefe < 5 mm) ist anders zu bewerten als ein Durchriss durch Ober- und Unterputz bis an den Putzträger. Erst der Durchriss öffnet einen kapillaren Transportweg für Schlagregen und frostgefährdete Feuchte im Wandquerschnitt.
Ab 0,4 mm Rissbreite in Außenputz ohne rissüberbrückende Beschichtung ist nach WTA-Merkblatt 2-6 (Sanierung von Mauerwerk) von dauerhafter Feuchtebelastung und Sekundärschäden durch Frostsprengung auszugehen — Handlungspflicht besteht unabhängig vom Alter des Gebäudes.
Kostenrechner: Rissbehandlung per Injektion
Richtwerte fuer PUR-Harz-Injektion (gaengigste Methode bei Rissbreiten 0,2-2 mm). Verfahrensvergleich: Oberflaechenbeschichtung ca. 25-45 % der Injektionskosten; Aufstemmen und Moertelschluss ca. 140-200 %. Geruest bei Fassadenhoehe > 3 m: Aufpreis ca. 15-25 % der Gesamtrechnung, abhaengig von Fassadenflaeche und Standzeit — bei kurzen Risslaengen oft groesster Einzelkostentreiber.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Sanierungsverfahren im Überblick
EP-Druckinjektion
Für ruhende, trockene Risse ab 0,1 mm Breite. Epoxidharz wird über Bohrlochpacker mit 2–10 bar eingepresst und verbindet die Rissflanken kraftschlüssig. Druckfestigkeit ausgehärtet: 60–80 N/mm². Nicht geeignet für aktive oder feuchte Risse; Verarbeitung nur bei ≥ +5 °C.
PU-Injektion
Für feuchte, wasserführende oder aktive Risse. Polyurethan reagiert mit Restwasser zu Schaum oder Gel — als starres System (10–40 N/mm²) oder als flexibles System (Dehnung > 200 %). Das Aufschäumverhältnis (1 : 3 bis 1 : 20) muss auf den Wassergehalt kalibriert werden.
Rissüberbrückende Beschichtung
Für aktive Risse oder als Oberflächenschutz nach Injektion. Klassen nach DIN EN 1062-7: A0 (Prüfung bei +23 °C, ruhend), A5 (Prüfung bei −5 °C, ≥ 0,5 mm Öffnung). Schichtdickenprotokoll ist Pflicht — Unterschreitungen von 30 % eliminieren das Überbrückungsvermögen vollständig.
Zementleim-Injektion
Nur für breite Risse (> 0,4 mm) in mineralischen Untergründen ohne Kraftschlussanforderung. Materialpreis ist niedrig, aber keine Dehnfähigkeit und keine Druckfestigkeit. Kleinste Restbewegung führt zu Wiederrissbildung; Einsatz v. a. bei Mauerwerk-Hohlräumen.
Fugensanierung / Neuverfugung
Wenn Risse auf fehlende oder degradierte Dehnfugen oder Anschlussfugen zurückgehen, ist die Wiederherstellung der Fuge die eigentliche Maßnahme — ergänzt durch dauerelastische Dichtstoffe nach DIN ISO 11600, Gruppe F oder G je nach Fugenbreite und Bewegung.

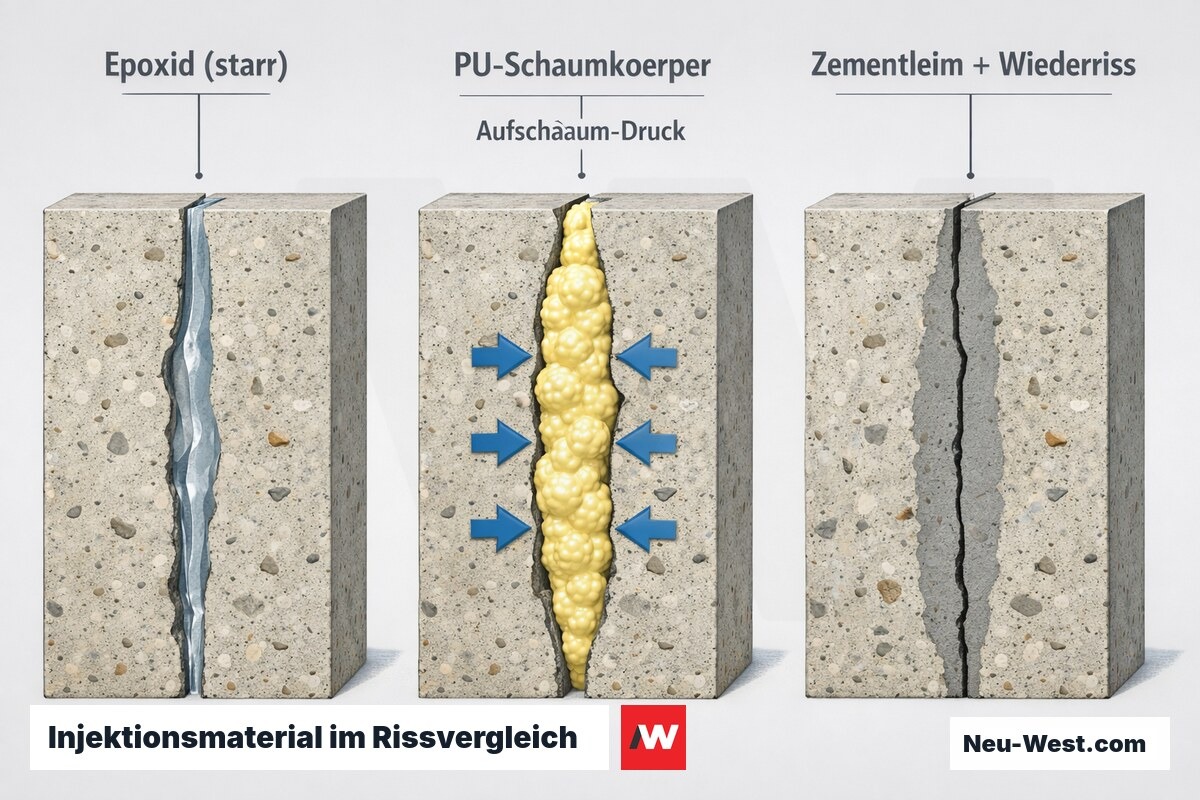

Epoxid, PU oder Zementleim: Materialwahl und ihre Grenzen
Epoxidharze (EP) sind für kraftschlüssige Verbindungen ruhender Trockenrisse die erste Wahl — die Endfestigkeit überschreitet häufig jene des umgebenden Betons. Aber: EP polymerisiert bei Temperaturen unter +5 °C nicht vollständig aus, und in feuchten Rissen kann das Harz die Substratoberfläche nicht benetzen. Temperaturprotokoll und Feuchtemessung des Risses sind keine Optionen, sondern Pflicht.
Polyurethan-Systeme reagieren mit Restwasser im Riss zu einem Schaum- oder Gelkörper — das ist funktionsprinzip-bedingt gewollt. Aber das Aufschäumverhältnis muss auf den Wassergehalt kalibriert werden: Ein zu stark schäumendes System baut Druck auf die Rissflanken auf und kann den Riss weiten statt schließen.
Zementleim (Wasser-Zement-Wert 0,35–0,45) ist systemisch mineralisch kompatibel und günstig, aber er federt nicht — die kleinste Restbewegung führt zur Wiederrissbildung. Bei der geringsten Kraftübertragungsanforderung ist Zementleim grundsätzlich ungeeignet; er dichtet, verbindet aber nicht tragfähig.
Technische Kennwerte der Injektionsmaterialien
| Kennwert | EP-Harz |
|---|---|
| Mindest-Rissbreite | 0,10 mm |
| Druckfestigkeit (ausgehärtet) | 60–80 N/mm² |
| Dehnung bei Bruch | < 1 % |
| Feuchteeignung | nein |
| Verarbeitungstemperatur | ≥ +5 °C |
| Kraftschluss herstellbar | ja |
| Prüftyp nach DIN EN 1504-5 | Typ F |
Rissüberbrückende Beschichtungen: Klassen, Prüftemperaturen und Berliner Klima
DIN EN 1062-7 klassifiziert rissüberbrückende Beschichtungen nach Prüftemperatur und überbrückbarer Rissbreite: Klasse A0 wird bei +23 °C geprüft, Klasse A5 bei −5 °C mit mindestens 0,5 mm Rissöffnung. Für Berliner Außenfassaden — mit regelmäßigen Wintertemperaturen unter −10 °C — ist A5 die Mindestanforderung bei aktiven Rissen.
Die Angabe der Nassschichtdicke in der technischen Datenblatt-Vorgabe muss beim Auftrag eingehalten werden; Unterschreitungen um 30 % können das Rissüberbrückungsvermögen vollständig eliminieren. Nassmessgeräte und lückenloses Schichtendokument gehören bei dieser Leistungsklasse zum Ausführungsstandard.
Nachbeschichtungen auf Altanstrichen ohne Rissüberbrückungsklasse sind problematisch: Der Altanstrich reißt zuerst, die neue Beschichtung hebt sich mit ab. Haftgrundprüfung per Abreißversuch nach DIN EN ISO 4624 (Grenzwert ≥ 1,5 N/mm²) vor dem Neuauftrag ist keine Mehrleistung, sondern Voraussetzung für die Systemfunktion.
Verfahrens-Finder: Sanierungsmethode nach Risstyp
Welche Situation beschreibt Ihren Fassadenriss am besten?
Risse an tragenden Bauteilen: Tragwerksplaner einschalten
Risse, die diagonal durch Mauerwerk verlaufen, sich aufweiten oder von sichtbaren Verformungen begleitet werden, sind bis zum Beweis des Gegenteils als strukturell relevant einzustufen. Eine Injektion ohne statische Klärung kann Tragwerksdefizite verschleiern und Haftungsfolgen auslösen.

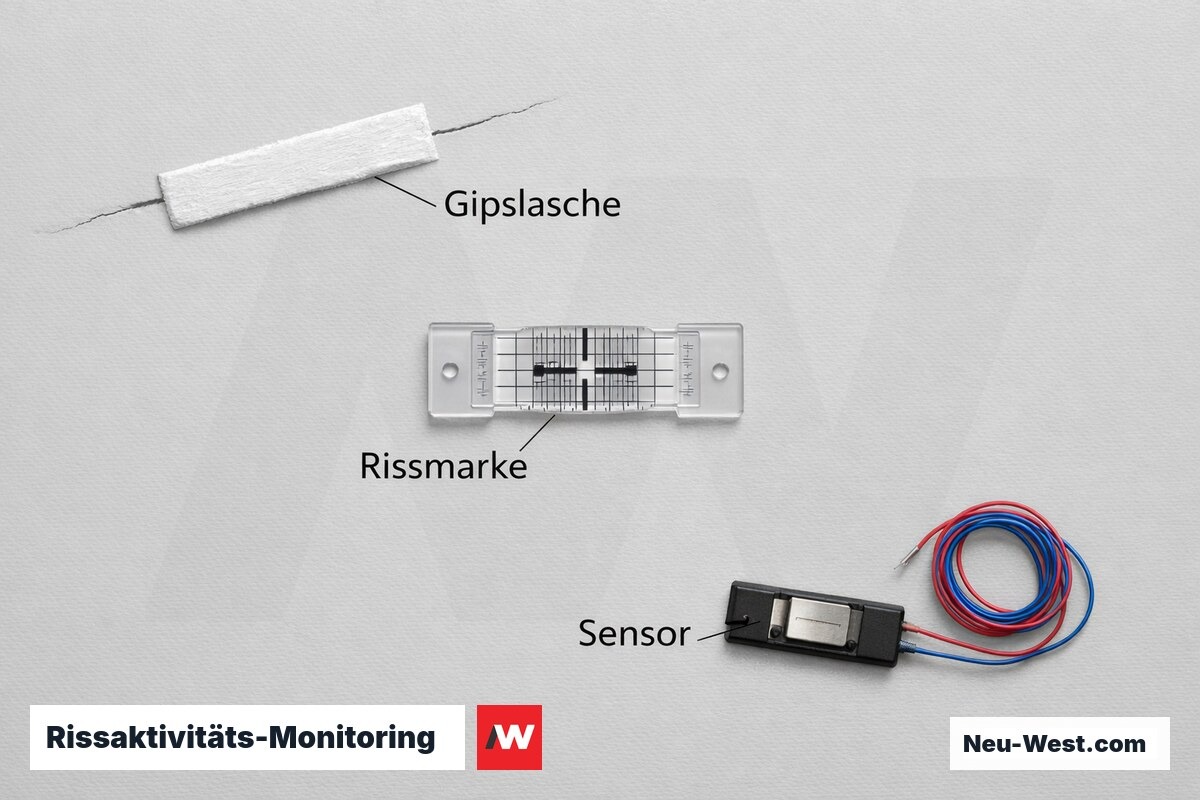

Gipsmarken setzen — vor der Angebotsphase
Einfache Gipsmarken (5 cm breit, über beide Rissflanken) zeigen binnen 4–8 Wochen, ob ein Riss aktiv ist. Dieser kostengünstige Nachweis entscheidet zwischen EP und PU — und damit oft über den Faktor 3 beim Materialpreis.
WU-Beton: Selbstdichtung bis 0,2 mm ist normativ verankert
Nach DIN EN 1992-1-1 gelten Risse in wasserundurchlässigem Beton bis 0,2 mm Breite rechnerisch als selbstdichtend — Kalziumkarbonat aus dem Zementstein kristallisiert bei Wasserkontakt und schließt den Riss. Voraussetzung: ausreichender Bewehrungsgrad, der die Rissbreite auf diesen Wert begrenzt.

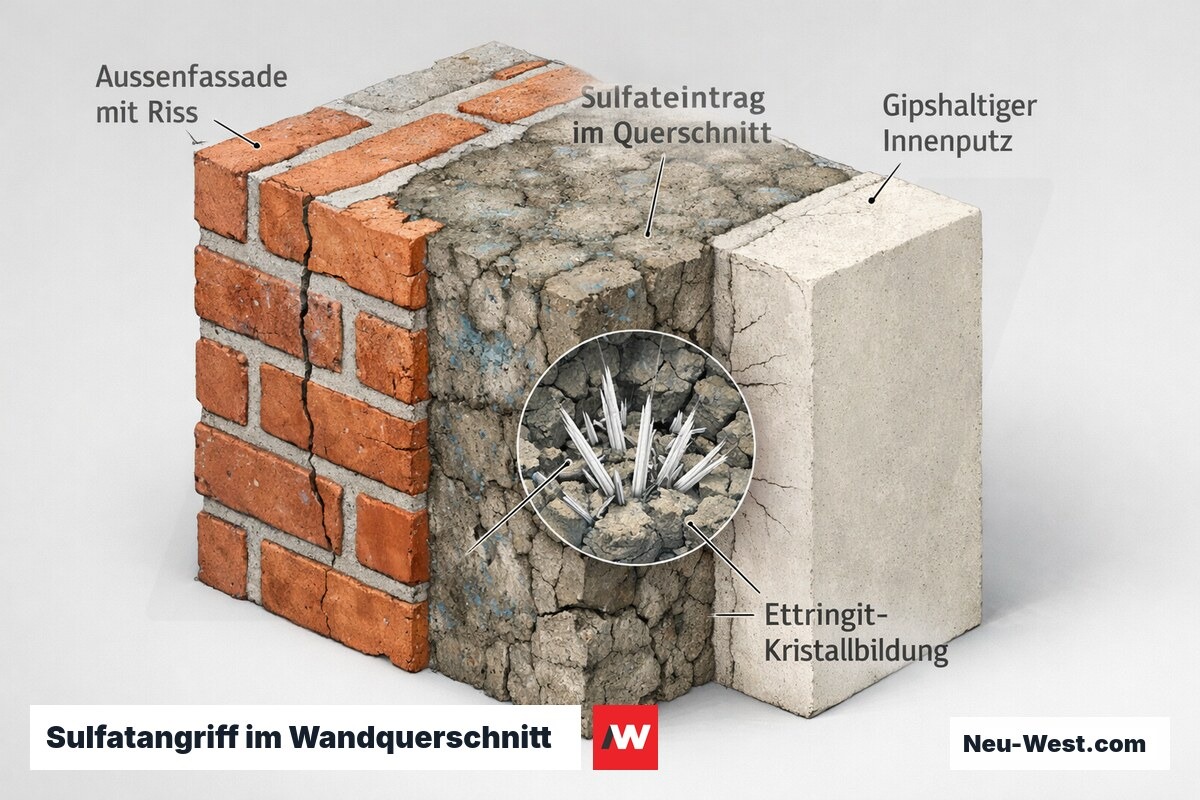

Ettringitbildung und Sulfatangriff: die innere Rissursache
Sekundäre Ettringitbildung entsteht, wenn Sulfationen — aus sulfathaltigem Grundwasser, Industrieimmissionen oder gipshaltigen Baustoffen im Wandaufbau — mit C₃A-Phasen des Zementklinkers reagieren. Das entstehende Calciumaluminatsulfat-Hydrat hat bis zum Doppelten des Ausgangsvolumens; der Innendruck sprengt das Gefüge von innen. Äußerlich erkennbar: kartenhausartiges Rissmuster, weißliche Ausblühungen, schollenartige Abplatzungen.
In Berlin sind Gründerzeit- und frühe Nachkriegsbauten mit gipshaltigen Innenputzen besonders exponiert, sobald Feuchtigkeit von außen eindringt und Sulfat mobilisiert. Der Schadensort ist dann die Außenfassade, die Ursache liegt im Wandquerschnitt — eine Rissreparatur allein löst das Problem nicht und ist rückfällig.
Sanierung bei nachgewiesenem Sulfatangriff erfordert den Austausch sulfatbelasteter Materialien und den Einsatz sulfatwiderstandsfähiger Bindemittel (SR-Zement nach DIN EN 197-1). Der Nachweis erfolgt über Dünnschliffmikroskopie oder Röntgenfluoreszenzanalyse (RFA) — ohne Ursachenklärung ist jede Reparatur ein Platzhalter.

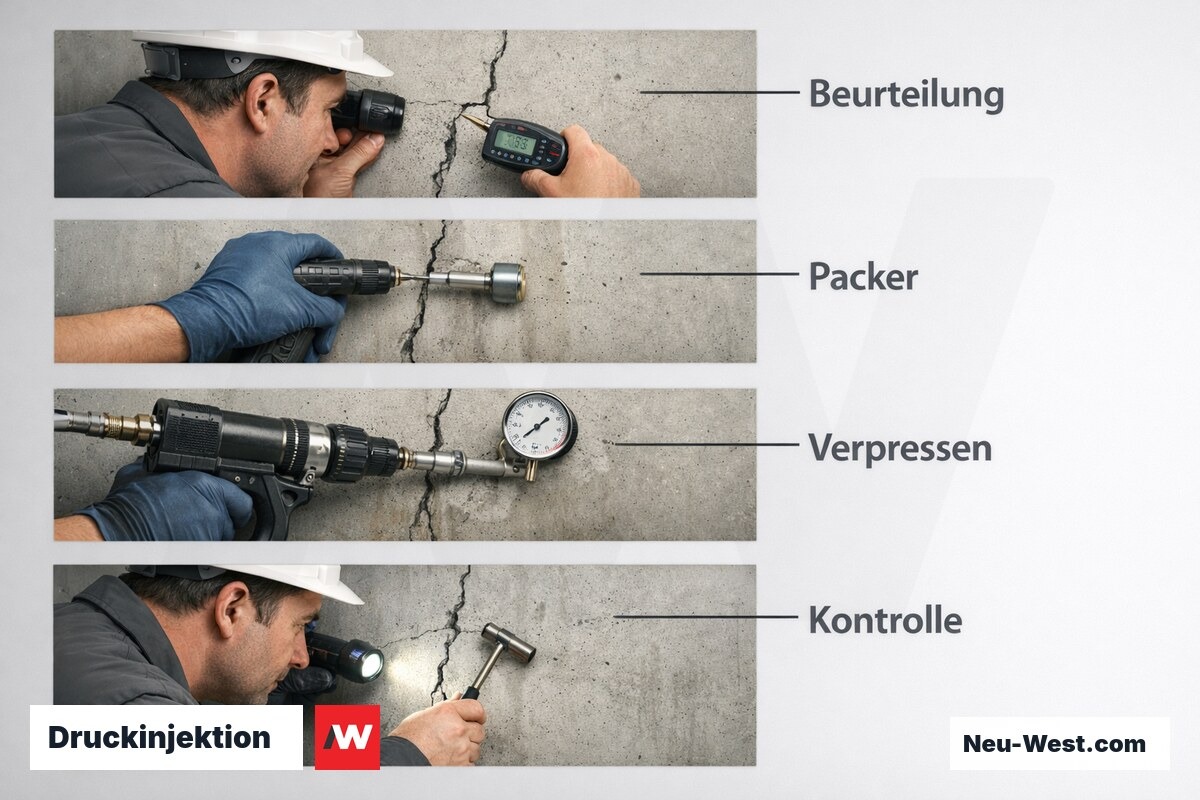

Ablauf einer fachgerechten Fassadenriss-Sanierung
Schadensaufnahme und Rissvermessung
Rissbreite per Risslehre oder Komparator-Skala; Risstiefe per Endoskop oder Bohrkern; Verlauf und Häufung kartieren. Erste Einschätzung: konstruktiv, putztechnisch oder chemisch bedingt?
Rissaktivität prüfen
Gipsmarken oder digitale Dehnungssensoren über 4–8 Wochen. Das Ergebnis entscheidet über Injektionsmaterial (EP vs. PU) und Beschichtungsklasse (A0 vs. A5) — beides vor Angebotslegung festlegen.
Ursachenklärung
Statische Bewertung bei Verdacht auf Bauteilbewegung; Materialanalyse bei Ettringit-Verdacht (Dünnschliff, RFA); Feuchtemessung und Salzkartierung bei Ausblühungen.
Untergrundvorbereitung
Riss auskratzen, entfetten, entstauben. Losen Unterputz bis auf festen Grund abschlagen. Saugfähigkeit angleichen. Bei EP-Injektion: Riss trocknen auf < 4 Masse-% Feuchtegehalt (Carbid-Methode oder CM-Gerät).
Injektion oder Beschichtung ausführen
Packer im Abstand 5–20 cm setzen (je nach Rissbreite und Einpressdruck). Bei Injektion stets von unten nach oben arbeiten; Druckprotokoll führen. Beschichtung in Systemschichten mit Zwischentrocknung nach Datenblatt-Vorgabe auftragen.
Qualitätssicherung und Dokumentation
Bei EP-Injektion ab größerem Volumen Bohrkernentnahme zur Füllungsprüfung. Schichtdickenmessung bei Beschichtungen mit Nassfilm-Messgerät. Fotodokumentation vor, während und nach der Maßnahme sichert Gewährleistungsansprüche.

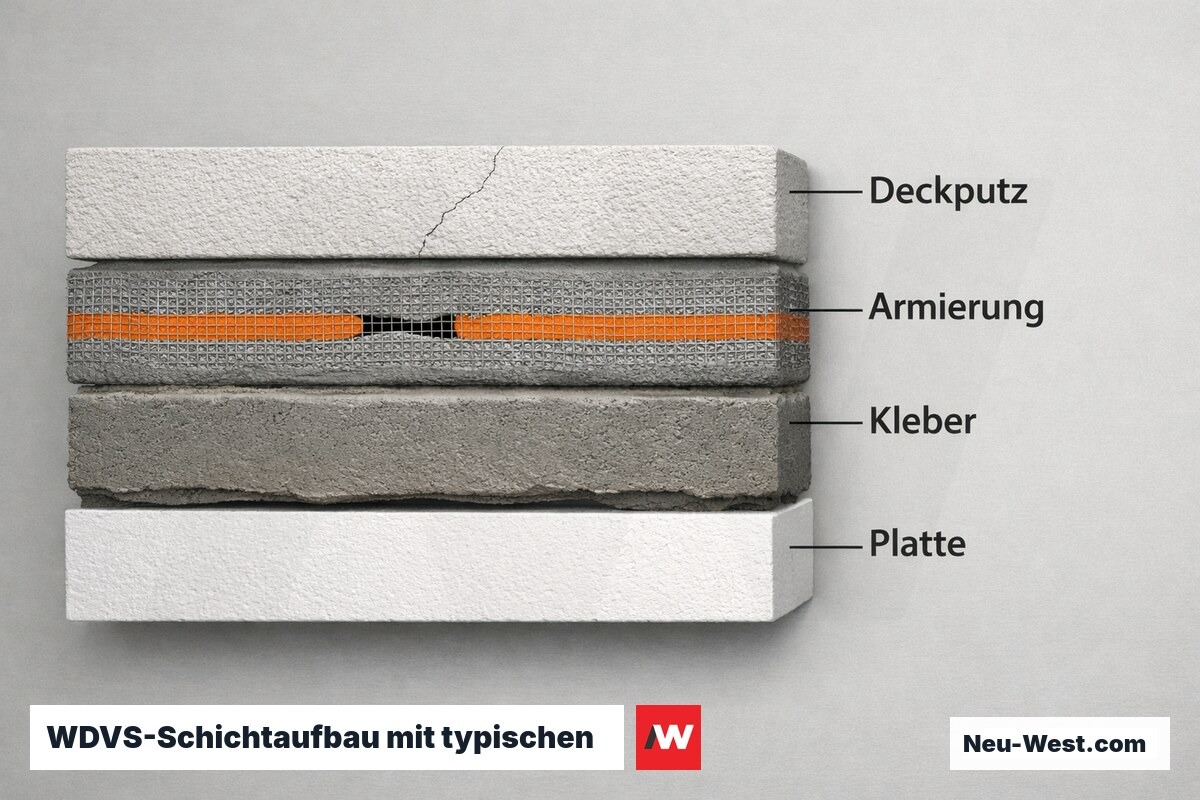

Risse im WDVS: Systemzulassung und warum Standardmörtel versagen
Risse in Wärmedämmverbundsystemen entstehen bevorzugt im Bereich der Dämmplatten-Stöße, an Gebäudeecken, Fensteranschlussfugen und Übergängen zu anderen Fassadenbauteilen. Das Ursachenspektrum reicht von ungenügender Armierungsgewebeeinlage über falschen Plattenschnitt bis zu fehlenden diagonalen Gewebestreifen an Ecköffnungen — alle Mängel liegen im Ausführungsbereich, nicht im System.
WDVS-Systeme besitzen eine europäische Systemzulassung (European Assessment Document, EAD 040083-00-0404). Reparaturmörtel, Armierungsgewebe und Oberputze müssen ausschließlich systemkonforme Produkte des Systemherstellers sein — anderenfalls erlischt die Systemzulassung und Gewährleistungsansprüche gegenüber dem Systemlieferanten entfallen.
Handelsübliche Reparaturmörtel scheitern an der Haftzugfestigkeit zum Systemuntergrund und an der Feuchtigkeitsregulation des Gesamtsystems. Die Folge: Die Reparaturstelle reißt innerhalb von ein bis zwei Wintern erneut auf — oft mit größerem Schadenbild als vor der Maßnahme.
Riss-Monitoring: Beobachtungsintervall und Sachverstaendigen-Schwelle
Welchem Risstyp entspricht Ihr Befund am ehesten?
Verfahrenswahl nach Rissszenario (1 = ungeeignet, 5 = optimal)
| Rissszenario | EP-Injektion | PU-Injektion | Rissüberbr. Beschichtung | Fugensanierung | |
|---|---|---|---|---|---|
| Ruhend, trocken, Beton/Putz | |||||
| Ruhend, feucht / wasserführend | |||||
| Aktiv, saisonal (Temperatur) | |||||
| WDVS-Putzriss (systemkonform) | |||||
| Fehlende / degradierte Dehnfuge |

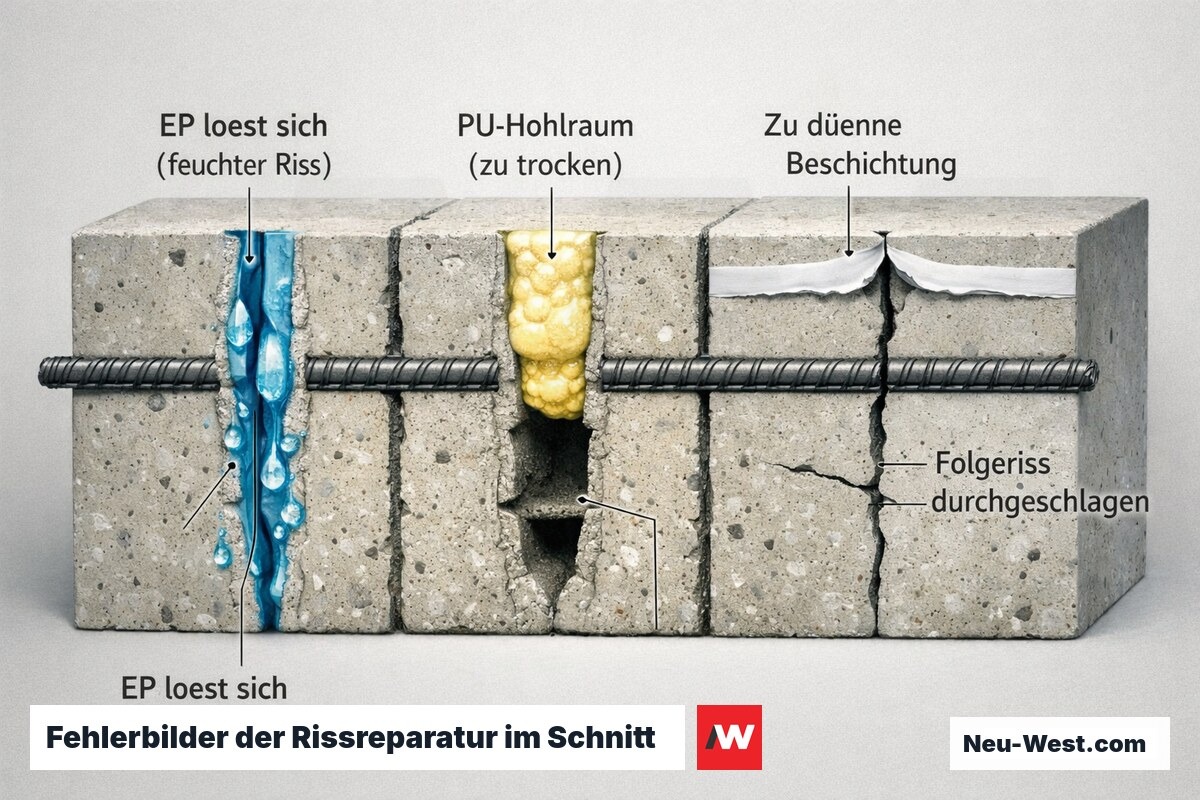

Typische Ausführungsfehler bei der Rissreparatur und ihre Langzeitfolgen
Häufigster Fehler bei EP-Injektionen: mangelnde Rissvorbereitung. Staub, Öl oder Silikonreste im Riss verhindern die Haftung am Substrat vollständig — das Harz härtet aus, verbindet aber die Flanken nicht. Der Riss ist optisch geschlossen, mechanisch wirkungslos; der erste Frost-Tau-Wechsel zeigt das Versagen.
Zweithäufigster Fehler: EP in feuchte Risse einbringen — Wasser verhindert die Substratbenetzung und Haftung. Spiegelbildlich: PU in zu trockene Risse injizieren — ohne Restwasser schäumt das System nicht vollständig auf, der Riss wird nur teilweise gefüllt. Beide Fehler entstehen aus unzureichender Diagnose vor der Materialauswahl.
Bei rissüberbrückenden Beschichtungen führt zu geringe Trockenschichtdicke zum Totalverlust des Überbrückungsvermögens. Häufig werden zwei statt drei Lagen aufgetragen, das Nassfilm-Messgerät bleibt in der Tasche. Die Prüfung folgt erst nach Auftreten von Folgerissen — zu spät für eine schadensfreie Gewährleistungsabwicklung.
Was kostet Fassadenrisse sanieren?
Die Kosten hängen stark vom Risstyp, der Rissaktivität und dem Gerüstaufwand ab. Nachfolgende Richtwerte gelten für Berlin; der Gerüstanteil ist separat ausgewiesen, da er bei kleinen Maßnahmen den größten Einzelposten darstellt.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Risszustandsaufnahme / Kartierung | 8–15 EUR/m² Fassadenfläche |
| EP-Druckinjektion (ruhende Trockenrisse) | 25–60 EUR/lfd. m |
| PU-Injektion (feuchte / wasserführende Risse) | 35–80 EUR/lfd. m |
| Rissüberbrückende Beschichtung Klasse A5 | 18–35 EUR/m² Fassadenfläche |
| WDVS-Rissreparatur (systemkonform, inkl. Armierung) | 40–90 EUR/m² Schadensfläche |
| Fugensanierung dauerelastisch (DIN ISO 11600) | 12–28 EUR/lfd. m |
| Gerüst / Hebebühne (ohne Maßnahme, anteilig) | 10–25 EUR/m² Fassadenfläche |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

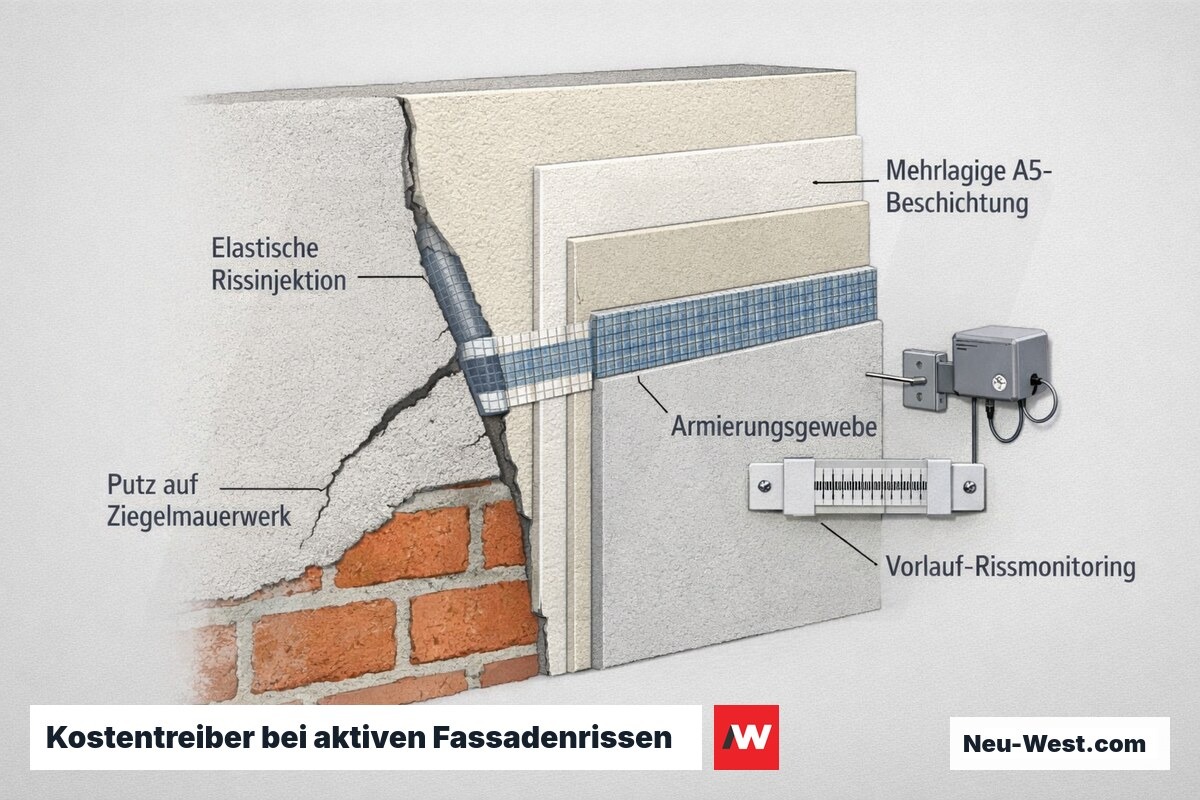

Was Fassadenrisse wirklich kosten: die echten Preistreiber
Gerüst und Hebebühne machen bei kleineren Einzelmaßnahmen 30–50 % der Gesamtkosten aus. Wer Risse, Fugen, Beschichtungsschäden und Fensterbankabdichtungen in einem Gerüstaufbau kombiniert, amortisiert den Aufwand deutlich — eine zweite Gerüststellung für Folgeschäden kostet mehr als die Komplettmaßnahme im ersten Anlauf.
Aktive Risse sind um den Faktor 2–4 teurer als ruhende: Elastische Injektionsmaterialien kosten mehr, Beschichtungen der Klasse A5 erfordern höhere Schichtdicken und mehrere Lagen, und die Vorlaufdiagnose (Rissmonitoring über Wochen) verlängert die Projektlaufzeit vor Ausführungsbeginn.
Sachverständigenkosten für eine Risszustandsaufnahme (200–500 EUR) zahlen sich ab einem Sanierungsvolumen von ca. 3.000–5.000 EUR fast immer aus: Eine fehlerhafte Materialauswahl kostet mehr als das Gutachten, und bei Versicherungs- oder Gewährleistungsfällen ist die Beweissicherung vor der Maßnahme nicht reproduzierbar.
Mehr als drei parallele Haarrisse auf kleiner Fläche sind ein Warnsignal — nicht für Sofortinjektion, sondern für eine Schlagkernbohrung. Erst wenn klar ist, ob der Untergrund hohl oder fest ist, lässt sich beurteilen, ob eine Injektion hält oder das Material drucklos in Hohlräume läuft.
Fachprinzip der Betoninstandsetzung nach DIN EN 1504
