Smart-Home installieren lassen in Berlin – KNX & Funk vom Elektrofachbetrieb

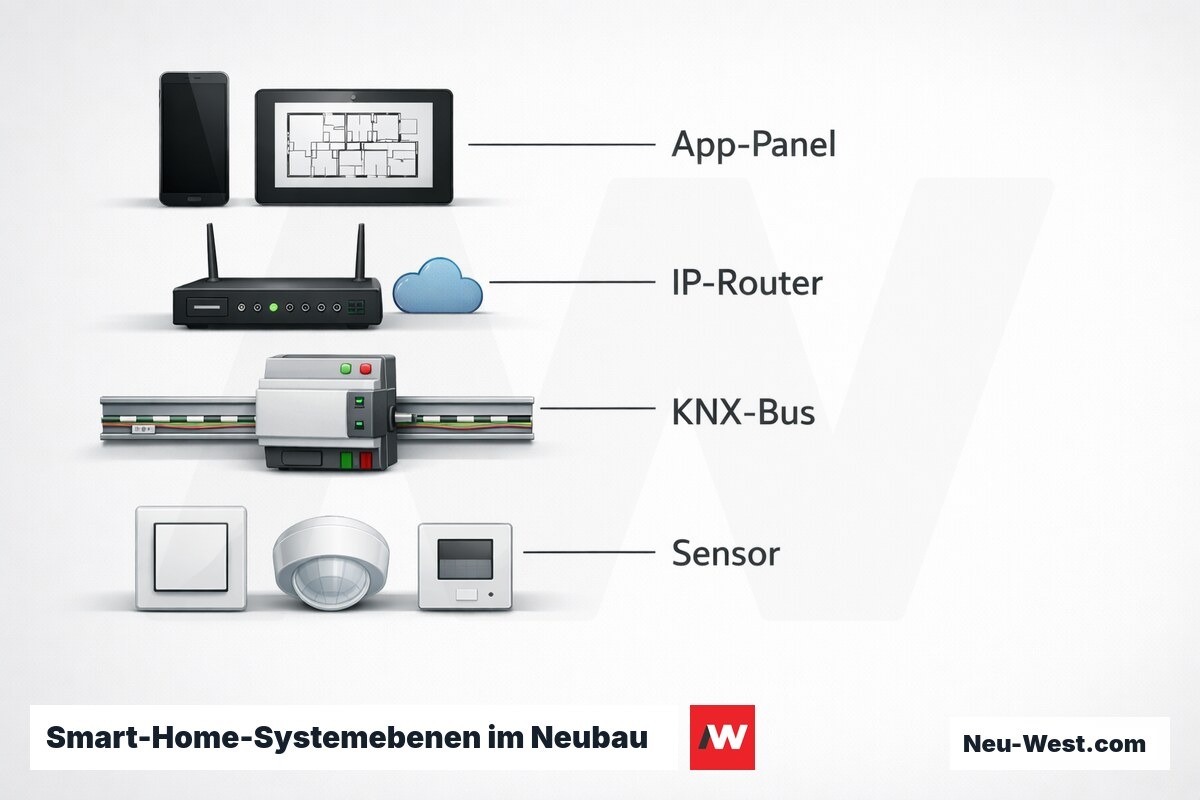

KNX (ehemals EIB) ist ein offen standardisiertes Bussystem nach ISO/IEC 14543-3 / EN 50090, das Licht, Heizung, Jalousien und Sicherheitstechnik auf einer gemeinsamen 29-V-SELV-Busleitung zusammenführt – galvanisch getrennt vom 230-V-Netz, störungsresistenter als Powerline-Lösungen und herstellerunabhängig erweiterbar.
Für Bestand und selektive Nachrüstung ergänzt KNX RF (868 MHz) den Twisted-Pair-Bus; hybride Architekturen kombinieren TP-Backbone mit batterielos arbeitenden EnOcean-Sensoren (Energy Harvesting per ISO/IEC 14543-3-10) oder Matter-kompatiblen Geräten. Die Systemwahl folgt Gebäudekategorie, Kabelreserve und geplantem Lebenszyklus – nicht Herstellerpräferenzen.
Was umfasst Smart-Home installieren (KNX & Funk)?
- Systemplanung & Topologiekonzept: Linien-/Bereichsstruktur (max. 64 Teilnehmer/Linie, max. 15 Linien/Bereich), Gruppenadressarchitektur nach 3-Ebenen-Modell und ETS-Konvention
- Kabelverlegung KNX TP: JY(St)Y 2×2×0,8 in Baumtopologie, Schirm einseitig auf PE, Linienkoppler bei Topologieerweiterung, max. 1.000 m Linienlänge, 4 cm EMV-Abstand zu 230-V-Leitungen gem. DIN VDE 0100-520
- Funk-Integration: KNX RF, EnOcean und Matter/Zigbee-Aktoren über zertifizierte IP-/USB-Gateways, inkl. Spektrumsscan auf 868-MHz-Interferenzen vor Projektstart
- ETS-Programmierung: Individuelle Adressen, Gruppenadressbelegung, Szenen- und Zeitprogramme durch KNX-Member-Betrieb mit ETS Professional-Lizenz; Übergabe der *.knxproj-Projektdatei
- KNX Secure-Konfiguration: AES-128-CCM-Verschlüsselung für KNX IP (Data Security) und KNX RF (RF Secure), Schlüsselverwaltung, Backup und Revisionsdokumentation
- Inbetriebnahme & Visualisierung: Parametrierung der Visualisierungsoberfläche (Gira HomeServer, Loxone, Jung Facility Pilot o. ä.), Funktionstest aller Gruppen, Übergabe Revisionsplan
Jede Anlage wird mit vollständiger ETS-Projektdatei und Revisionsplan übergeben – Voraussetzung für spätere Erweiterungen durch jeden KNX-zertifizierten Betrieb und vertragliche Mindestanforderung bei Gewerbeobjekten.

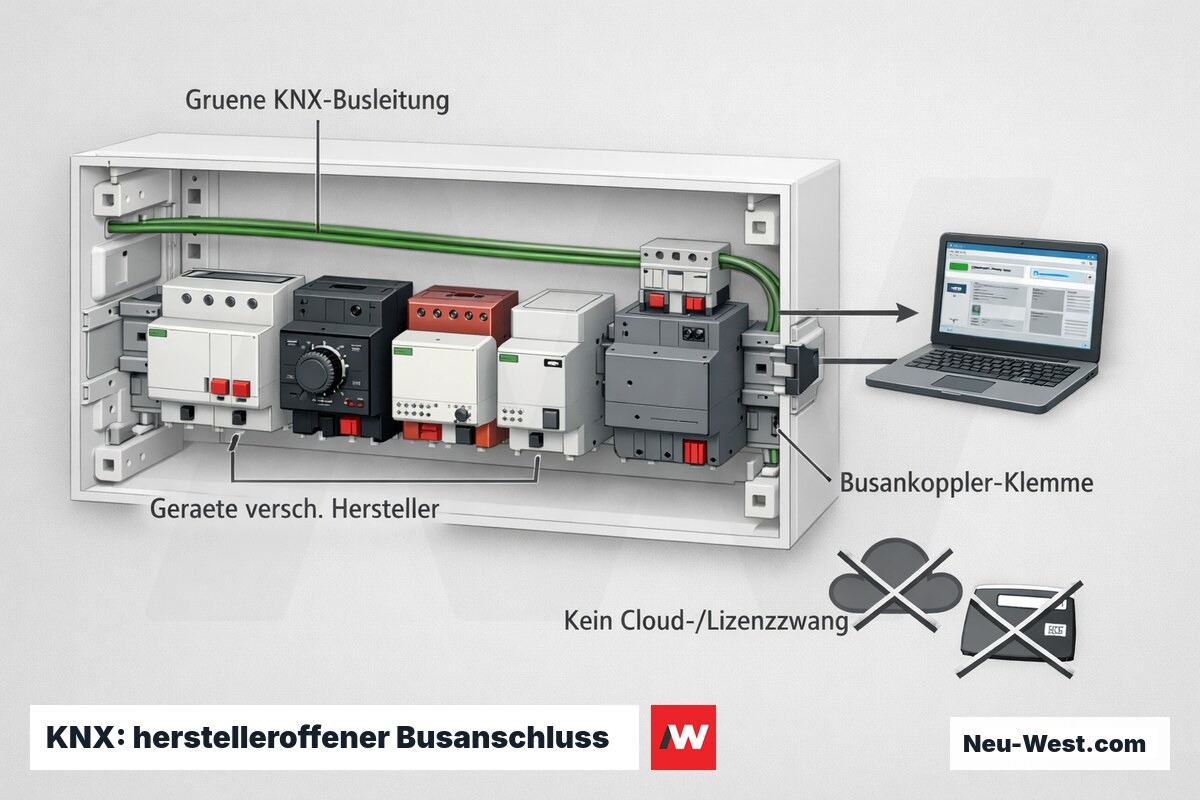

EN 50090: Warum KNX keine Herstellerbindung kennt
KNX ist nach EN 50090 (international: IEC 14543-3) der einzige weltweit standardisierte Gebäudeautomationsstandard. Das entscheidende Praxisversprechen: Ein Taster von Hersteller A und ein Aktor von Hersteller B kommunizieren ohne Anpassungsschicht — Interoperabilität ist nicht Marketingversprechen, sondern Normvoraussetzung für das KNX-Zertifikat.
Im Unterschied zu proprietären Systemen bleibt eine KNX-Anlage auch nach zwanzig Jahren erweiterbar, ohne dass ein Hersteller-Cloudvertrag oder eine Lizenz erneuert werden muss. Für Bauherren mit langfristiger Gebäudeperspektive und für Immobiliengesellschaften ist das ein strukturelles Argument gegen geschlossene Ökosysteme.

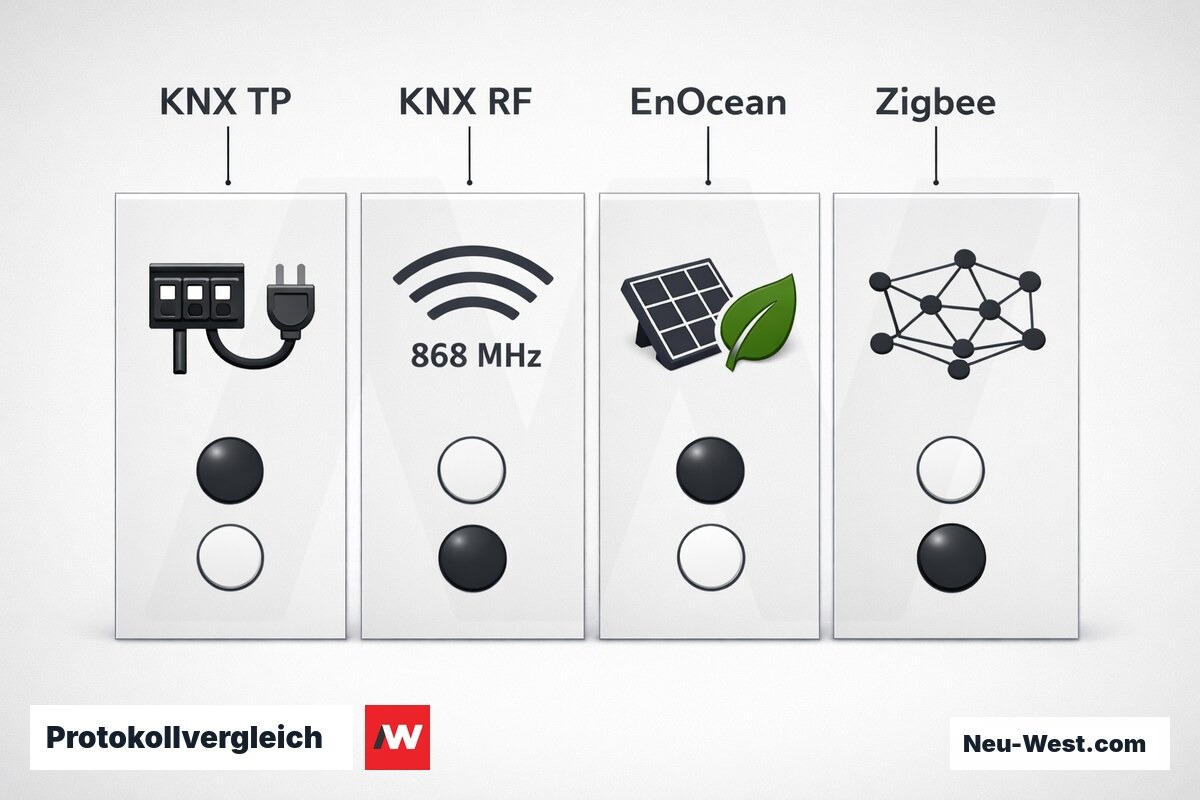

KNX, EnOcean, Z-Wave, Zigbee: Systemwahl für Neubau und Bestand
| Kriterium | KNX TP | EnOcean | Z-Wave / Zigbee |
|---|---|---|---|
| Verkabelung | Buslinie YCYM 2×2×0,8 | kabellos | kabellos |
| Stromversorgung Sensor | 29 V DC Busspannung | Energy Harvesting | Batterie (2–5 Jahre) |
| Betrieb ohne Internet | vollständig autark | autark | Hub erforderlich |
| Reichweite im Gebäude | bis 1.000 m/Segment | ca. 30 m typisch | 10–30 m (Mesh) |
| Normierung | EN 50090 / IEC 14543-3 | ISO/IEC 14543-3-10 | proprietär / IEEE 802.15.4 |
| Investitionssicherheit | sehr hoch | hoch | mittel |
| Neubau-Eignung | ja (Primärmedium) | als Ergänzung | bedingt |
| Bestand-Eignung | bedingt (Kabel nötig) | sehr gut | gut |
KNX-Netzteil: Die 640-mA-Grenze und was bei Vollausbau passiert
Jedes KNX-Liniensegment wird von einem einzigen Netzteil versorgt; die normierte Maximalstromstärke beträgt 640 mA. Bei Vollausbau mit 64 Geräten und einem Durchschnittsstrom von 10 mA je Gerät ist dieses Limit bereits nahezu ausgeschöpft — ein Planungspuffer von mindestens 20 % ist deshalb Praxisregel.
Die KNX-Drossel ist kein optionales Zubehör: Sie entkoppelt die 29-V-Gleichspannung vom Telegrammsignal und verhindert Rückkopplungen zwischen Netzteil und Buslinie. Fehlt sie — oder wird sie bei einem Zusatz-Netzteil doppelt verbaut — entstehen Telegramm-Kollisionen, die sich als sporadische Aussetzer zeigen und kaum zu lokalisieren sind.
KNX-Budgetrechner: Materialaufwand & ETS6-Programmieraufwand
Schätzgrundlage: vollständige KNX-TP-Installation aller Gewerke (Licht/Dimmen, Jalousie, Raumtemperaturregelung, HVAC) mit ca. 20 Busgeräten je 100 m² Wohnfläche. ETS6-Programmieraufwand erfahrungsgemäß 40–80 Stunden je Projekt (Richtwert: ca. 0,5 h je Busgerät für Parametrierung und Gruppenadressverknüpfung). Fixkostenpositionen (KNX IP-Router ca. 1.200–2.500 €, Busnetzgeräte 200–400 €, ETS6-Erstprojektierung 1.500–3.000 €) separat kalkulieren — im Rechner nicht enthalten.
Unverbindlicher Richtwert – der genaue Preis hängt von Untergrund, Aufwand und Ausführung ab.
Was kostet Smart-Home installieren (KNX & Funk)?
KNX-Kosten skalieren stark mit Datenpunktzahl und Gewerkeintegration. Die folgenden Richtwerte gelten für normgerechte TP-Installationen; Systemintegration (DALI, M-Bus, SG-Ready) und Visualisierung erhöhen den Wert entsprechend.
| Leistung | Preis-Spanne (Richtwert) |
|---|---|
| Planung & ETS6-Projektierung (EFH) | 800 – 2.500 EUR |
| KNX-Netzteil 640 mA + Drossel | 150 – 400 EUR je Segment |
| Schaltaktor 4-fach REG | 180 – 350 EUR |
| Jalousieaktor 2-fach REG | 200 – 380 EUR |
| Binäreingang / Taster-Interface 4-fach | 80 – 180 EUR |
| DALI-Gateway KNX (bis 64 EVGs) | 350 – 800 EUR |
| KNX/EnOcean-Medienkoppler | 200 – 450 EUR |
| Visualisierung (IP-Server / Homeserver) | 500 – 2.000 EUR Lizenz |
| Gesamtanlage EFH 150 m² (Basiskomfort) | 8.000 – 15.000 EUR |
| Gesamtanlage EFH 150 m² (Premium, DALI + Energie) | 20.000 – 45.000 EUR |
Richtwerte für Berlin/Brandenburg, projektabhängig — kostenloses Festpreis-Angebot anfragen.

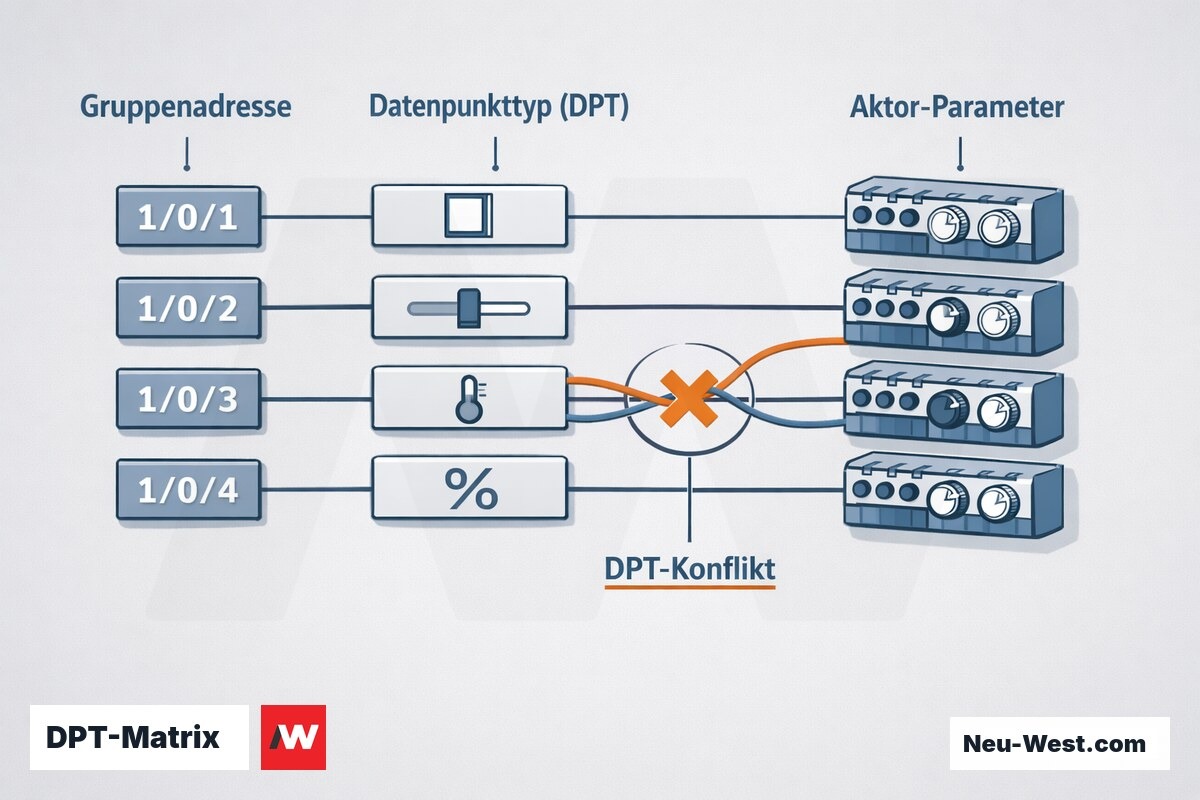

ETS6-Gruppenadressplanung: Datenpunkttypen und die stillen Fehler
Die Gruppenadresse in ETS6 ist der logische Verbindungskanal zwischen Sensor und Aktor. Kritisch ist der korrekte Datenpunkttyp (DPT): Ein Dimmaktor, dem statt DPT 5.001 (prozentualer Dimmwert 0–100 %) fälschlicherweise DPT 1.001 (Schalten, 1 Bit) zugewiesen wurde, reagiert scheinbar korrekt — schaltet aber lediglich ein und aus statt zu dimmen. Solche Fehler werden beim einfachen Ersttest nicht immer erkannt.
Best Practice: Vor der Inbetriebnahme ist eine vollständige DPT-Matrix zu erstellen, die für jede Gruppenadresse den erwarteten DPT und den zugeordneten Aktor-Parameter dokumentiert. Das ETS6-Projekt gilt dabei als Dokumentationspflicht — vergleichbar einem Revisionsplan — und wird bei Übergabe als digitale Projektdatei übergeben.
KNX-Installation: Ablauf von der Planung bis zur Übergabe
Bedarfsplanung & Datenpunktliste
Vollständige Aufnahme aller Funktionen (Licht, Beschattung, Heizung, Energie, Sicherheit) und Erstellung der Datenpunktliste vor dem Kabelzug. Jede nachträgliche Änderung kostet ETS-Parametrierungszeit und ggf. zusätzliche Leitungen.

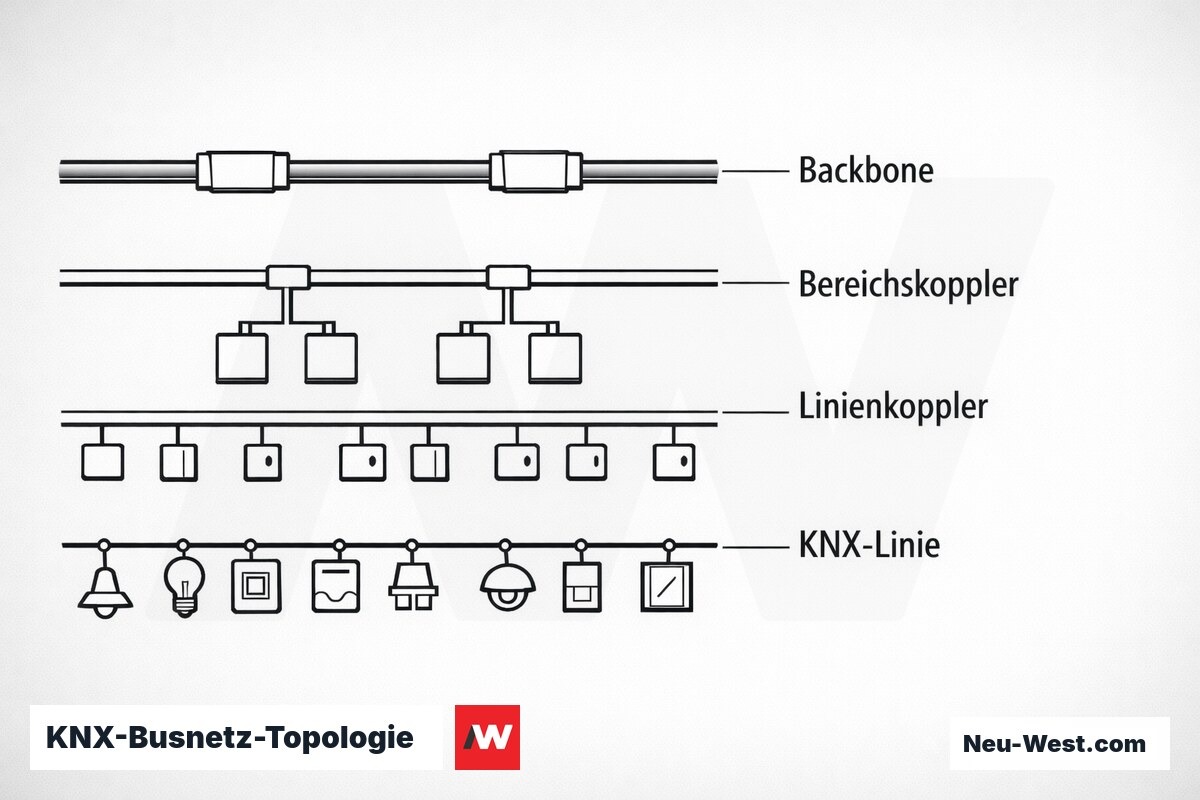

Topologieplanung KNX-Netz
Aufteilung in Liniensegmente (max. 64 Geräte), Planung der Linienkoppler für Bereichs- und Hauptlinien, Netzteilstandorte und Busleitungsführung getrennt von 230-V-Kabel.
Rohinstallation Buslinie
Verlegen der KNX-Busleitung YCYM 2×2×0,8 mm in eigenem Kabelkanal oder mit mindestens 4 cm Abstand zu Starkstrom. Unterverteiler für Aktoren, Busanschlussklemmen und Netzteile vorbereiten.
Gerätemontage & Verdrahtung
Montage von REG-Aktoren in der UV, Taster-Interfaces, Raumcontrollern, Gateways (DALI, M-Bus, EnOcean). Busleitungsanschluss an Busanschlussklemme — kein Durchschleifen von Gerät zu Gerät.

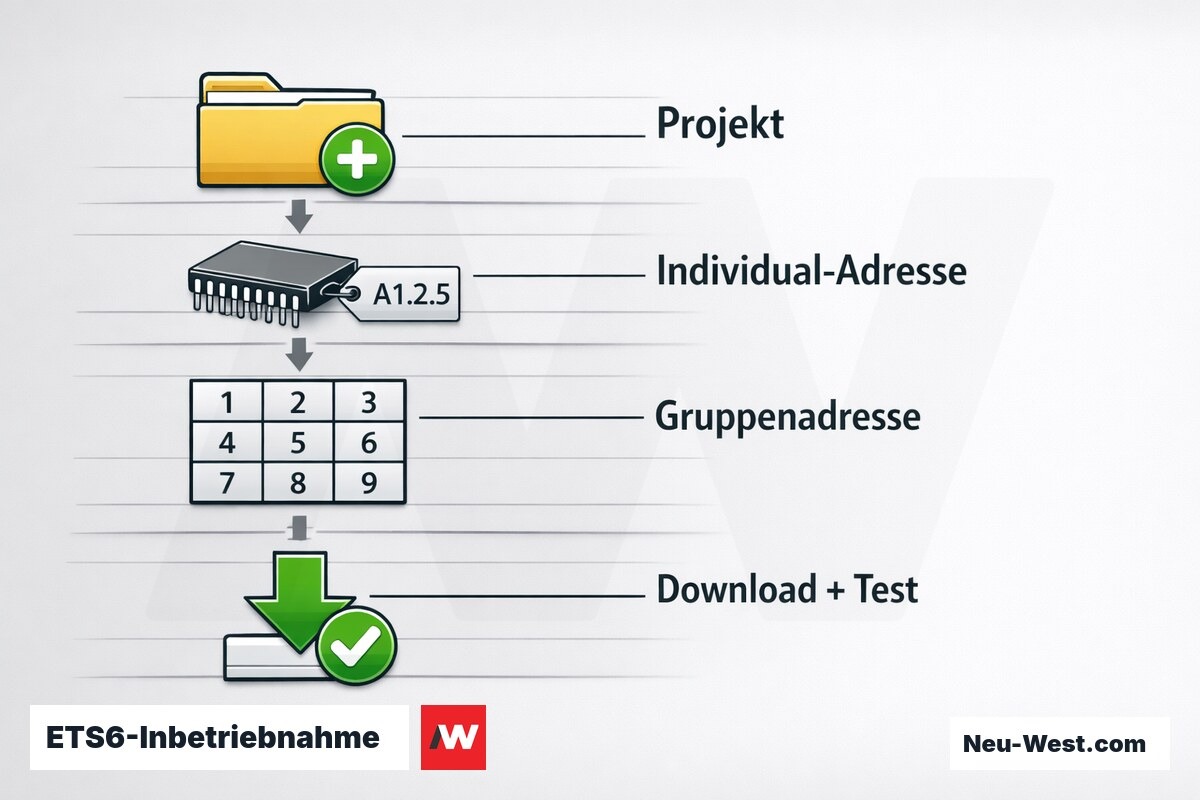

ETS6-Inbetriebnahme
Laden der Geräteprogramme über USB oder IP, Vergabe physikalischer Adressen, Gruppenadressierung gemäß DPT-Matrix, Parametereinstellung für Fail-safe-Zustände, Zeitverzögerungen und Logiken.
Funktionsprüfung & Übergabe
Systematischer Test aller Datenpunkte, Messung Busspannung und Ruhestrom, Erstellung Messprotokoll. Übergabe der ETS6-Projektdatei und vollständiger Anlagendokumentation an den Bauherrn.
Fail-safe: Was KNX-Aktoren bei Busspannungsverlust tun — und was sie tun sollten
Jeder KNX-Aktor verfügt über parametrierbare Fail-safe-Zustände: Verhalten bei Busspannungsverlust und bei Busspannungswiederkehr. Jalousieaktoren können auf 'Position halten', 'vollständig öffnen' oder 'vollständig schließen' eingestellt werden. Bei Anlagen mit Windsensor muss der Fail-safe-Zustand dem Windschutzprofil entsprechen — andernfalls fahren Rollläden bei einem Busfehler im Sturm auf 'Auf'.
Häufig übersehen: der ETS-Parameter 'Verhalten bei Busspannungswiederkehr'. Ist er nicht gesetzt, holt der Jalousieaktor beim Anlauf beides nach — Referenzfahrt plus Sollposition — und verursacht ein unkontrolliertes Ruckeln, das Bauherren als Defekt interpretieren. Die Parametrierung dieses Objekts gehört zum Inbetriebnahme-Standard.
Systemwahl-Finder: KNX-TP, Funk oder Hybrid?
Wie umfangreich ist der geplante Eingriff in die Gebäudesubstanz?
Buslinie und Starkstrom im selben Kabelkanal
KNX YCYM 2×2×0,8 darf nicht gemeinsam mit 230-V-Leitungen in einem ungetrennten Kabelkanal verlegt werden. EMV-Störungen führen zu sporadischen Telegramm-Kollisionen, die sich am Bus kaum messen lassen und oft als Gerätedefekt fehlgedeutet werden. Mindestabstand 4 cm oder Trennsteg nach DIN VDE 0100-520.
ETS-Projektdatei als Anlageninventar sichern
Das ETS6-Projekt ist die einzige vollständige Beschreibung der programmierten Logik. Ohne aktuelles Backup ist ein Gerätetausch ohne Neuparametrierung nicht möglich. Projektdatei bei Übergabe auf physischem Medium und in einem gesicherten Backup ablegen.

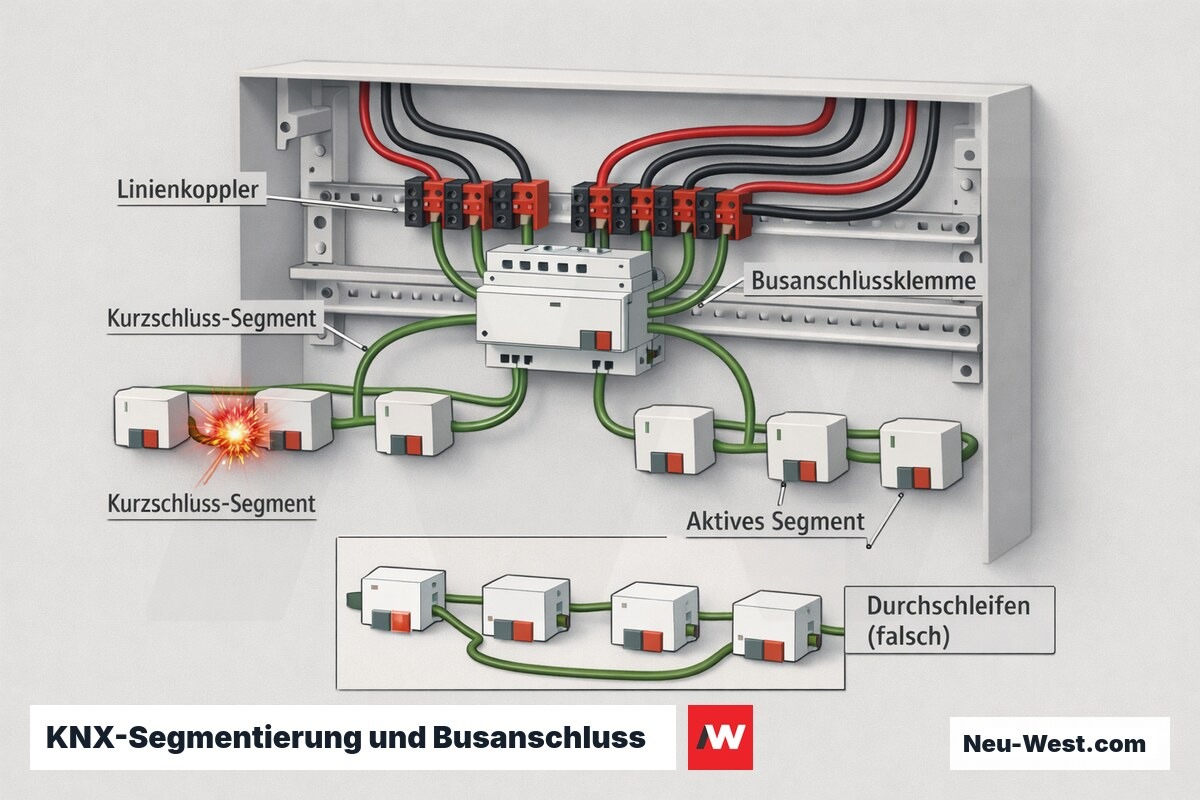

Linienkoppler als Segmentschutz
Ein Kurzschluss an einem Busgerät kann das gesamte Liniensegment lahmlegen. Linienkoppler trennen Segmente elektrisch und begrenzen den Ausfall auf den betroffenen Bereich — sinnvoll ab ca. 20 Geräten oder bei Aufteilung nach Gewerken.

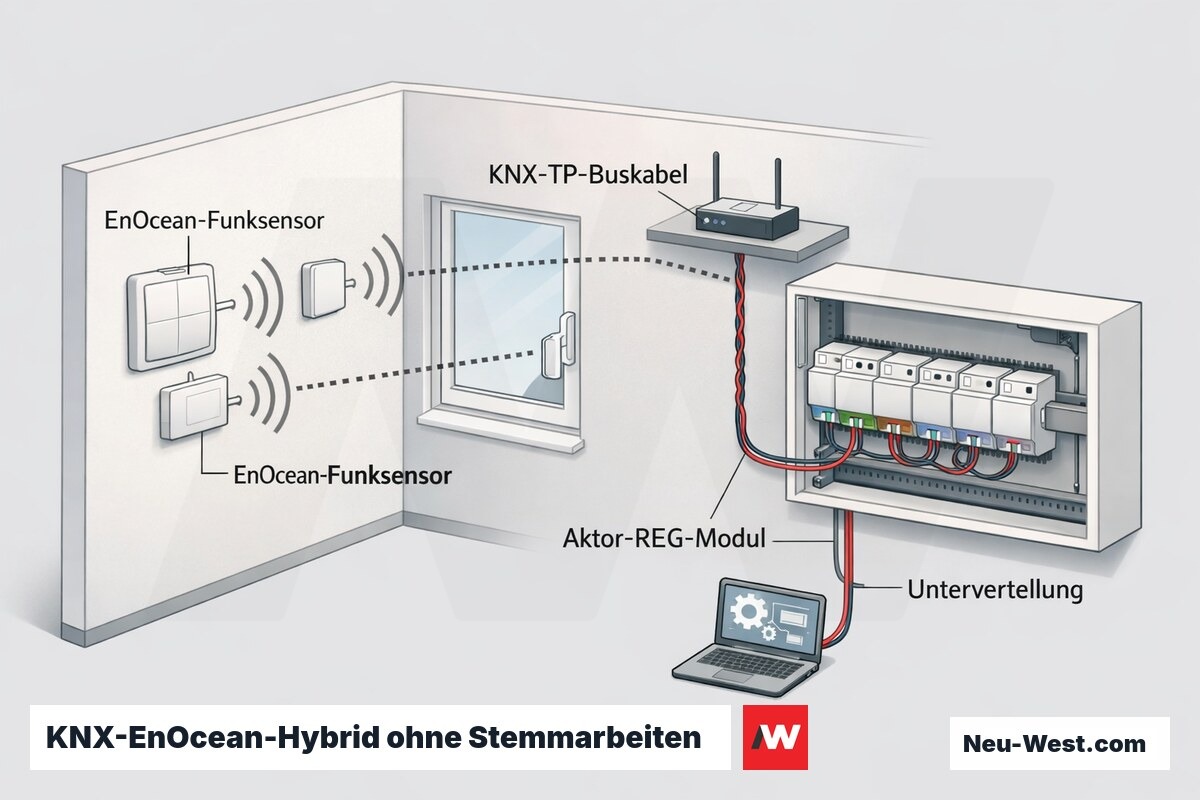

KNX + EnOcean im Bestand: Hybrid ohne Stemmarbeiten
Im Gebäudebestand ohne vorbereitete Kanalinfrastruktur bietet die Kombination aus KNX TP in der Unterverteilung und EnOcean-Funktechnologie (ISO/IEC 14543-3-10) an der Bedienebene den besten Kompromiss. EnOcean-Taster und -Sensoren nutzen Energy Harvesting aus Tastendruck oder Lichtenergie — ohne Batterie, ohne Wartungsintervall. Die Anbindung an KNX erfolgt über einen Medienkoppler (z. B. Weinzierl KNX ENO 634).
Stemmarbeiten entfallen für die gesamte Sensorebene; lediglich die Aktor-REG-Module in der Unterverteilung werden KNX-TP-verdrahtet. Die EnOcean-Geräte werden in ETS6 als virtuelle KNX-Teilnehmer abgebildet und erhalten eigene Gruppenadressen — das System verhält sich nach Inbetriebnahme wie eine native KNX-Anlage.
Technische Kenndaten KNX Twisted Pair (TP)
| Busspannung | 29 V DC (SELV, Schutzkleinspannung) |
|---|---|
| Max. Strom je Segment | 640 mA (Netzteilnennstrom) |
| Max. Geräte je Liniensegment | 64 |
| Max. Leitungslänge je Segment | 1.000 m |
| Max. Abstand Netzteil – Endgerät | 350 m |
| Übertragungsrate | 9.600 bit/s (asynchron, halbduplex) |
| Telegramm max. Nutzdaten | 23 Byte |
| Topologie | Linie, Stern, Baum (kein Ring) |

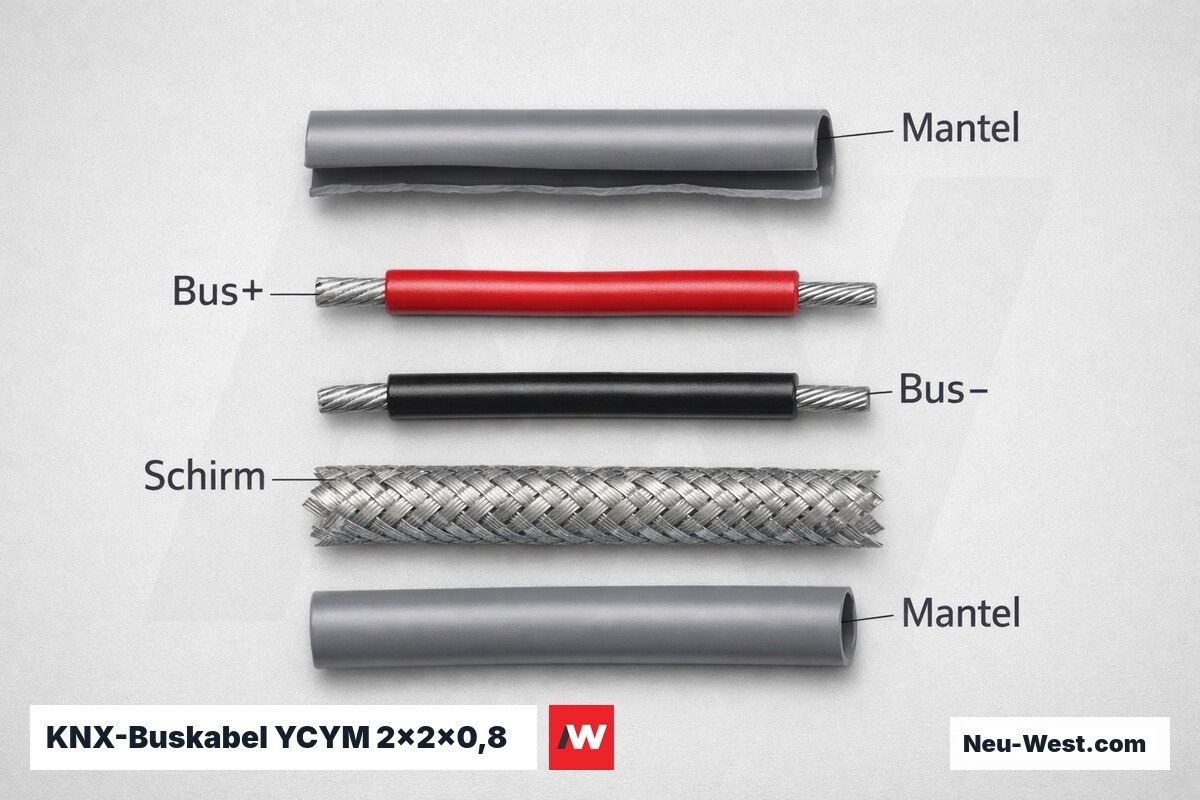

| Busleitung | YCYM 2×2×0,8 mm (grün/gelb KNX-Standard) |
| Norm | EN 50090 / IEC 14543-3 |
KNXnet/IP und KNX Secure: Fernzugriff ohne offene Flanken
KNXnet/IP legt die KNX-Buslinie auf das IP-Netz und ermöglicht Fernzugriff, Visualisierung und ETS-Diagnose über Router. Ohne Verschlüsselung ist ein offener KNXnet/IP-Router ein direkter Zugang zum Gebäudebus — Angreifer können sämtliche Aktoren schalten. KNX Secure (spezifiziert in IEC 62386 / EN 50090-3-4) schließt diese Lücke durch AES-128-CCM-Verschlüsselung und Challenge-Response-Authentifizierung auf Telegramm- und Geräteebene.
KNX Secure unterscheidet zwei Ebenen: KNX IP Secure verschlüsselt die KNXnet/IP-Tunnelverbindung; KNX Data Secure sichert einzelne Telegramme auf dem Bus selbst. Für Neuinstallationen mit IP-Anbindung gilt KNX IP Secure als Planungsminimum; KNX Data Secure empfiehlt sich zusätzlich für sicherheitsrelevante Aktoren wie Tür- und Zugangssysteme.
KNX-Übertragungsmedien: TP, IP, RF und PL im Überblick
KNX TP (Twisted Pair)
Standardmedium für Neubauten. Dedizierte Busleitung YCYM 2×2×0,8 mm, höchste Zuverlässigkeit, 640 mA/Segment, 1.000 m Reichweite. Jedes Gerät erhält eigene Busspannung — kein Batterieproblem. Voraussetzung: Kabelinfrastruktur im Rohbau vorsehen.
KNX IP
Nutzung vorhandener LAN/IP-Infrastruktur als KNX-Backbone. Linienkoppler werden durch KNXnet/IP-Router ersetzt. Sinnvoll für größere Objekte mit bestehender Netzwerkinfrastruktur. Zwingend mit KNX IP Secure betreiben.
KNX RF (Radio Frequency)
Funkvariante auf 868 MHz, batterie- oder busbetrieben. Eingesetzt bei Nachrüstung und dort, wo kein Kabel verlegt werden kann. Reichweite im Gebäude ca. 30 m, kein Mesh-Protokoll — bei Sichtunterbrechungen sind Repeater erforderlich.
KNX PL (Power Line)
Signalübertragung über die vorhandene 230-V-Netzleitung. In der Praxis selten, da störempfindlicher gegenüber Netzrückwirkungen durch Frequenzumrichter und Schaltnetzteile. Nur bei fehlendem Verkabelungsweg als Notlösung geeignet.
KNX als Energiemanagementsystem: M-Bus, DALI und SG-Ready
KNX kann als übergeordnetes Energiemanagementsystem dienen, das Zähler, Beleuchtung und Wärmeerzeuger integriert. M-Bus-Gateways (nach EN 13757) lesen Wärmemengenzähler, Wasserzähler und Gaszähler aus und stellen die Messwerte als KNX-Datenpunkte bereit — Grundlage für Gebäudeenergieberichte ohne Zusatzsoftware. DALI-Gateways (IEC 62386) steuern LED-Treiber individuell und liefern Betriebsstunden sowie Fehlermeldungen zurück in die Visualisierung.

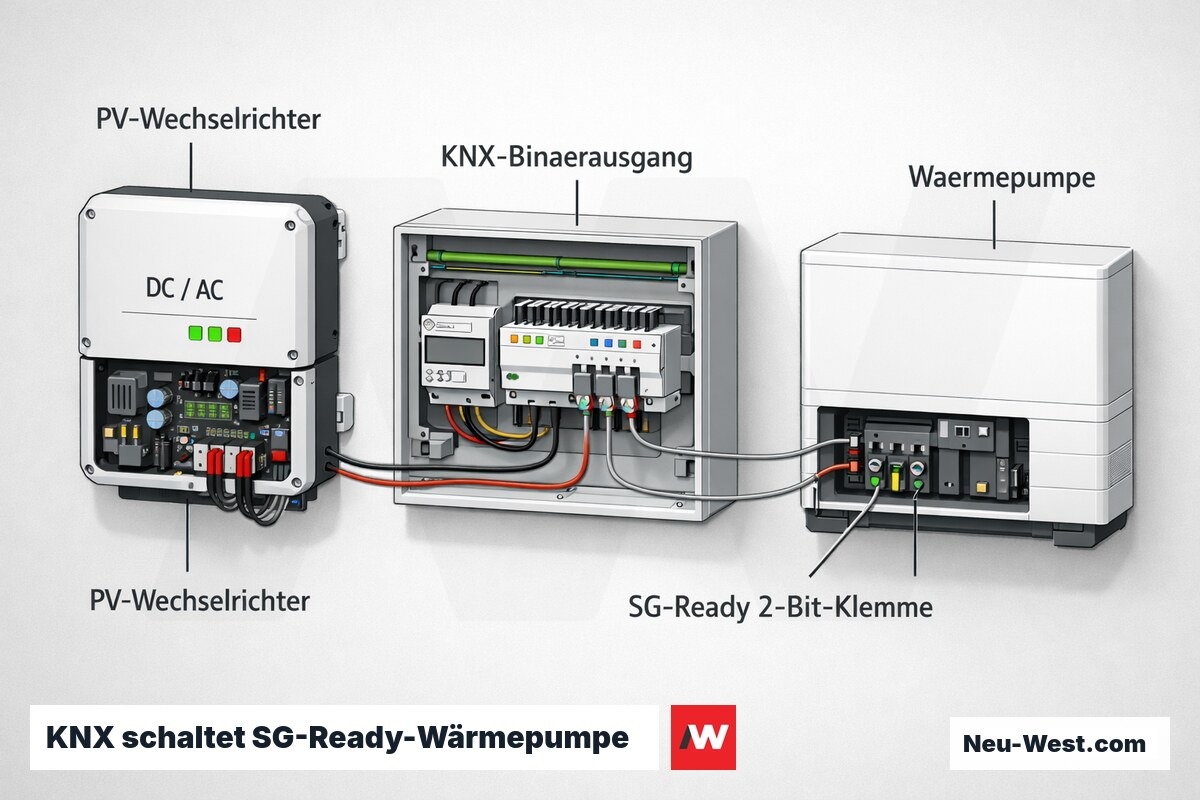

SG-Ready verbindet KNX mit netzdienlichen Wärmepumpen: Das 2-Bit-Interface der Wärmepumpe (4 Betriebszustände) wird über einen KNX-Binärausgang geschaltet. Damit wechselt die Anlage bei PV-Überschuss automatisch in den erhöhten Betrieb — relevant für die Eigenverbrauchsoptimierung und ab 2024 für die Anforderungen aus §14a EnWG bei steuerbaren Verbrauchseinrichtungen.
Eine KNX-Anlage ohne vollständige ETS-Projektdokumentation ist wie ein Gebäude ohne Bestandspläne — der nächste Instandhalter steht vor einer Black Box. Die Projektdatei gehört zur Übergabe wie das Schaltschrankfoto.
Praxishinweis KNX-Elektroplanung
Die häufigsten KNX-Installationsfehler und ihre Ursachen
Fehler Nr. 1: Datenpunktliste erst nach der Rohinstallation erstellt. KNX erfordert eine vollständige Funktionsliste vor dem Kabelzug — jede nachträgliche Funktion kostet ETS-Parametrierungszeit und gegebenenfalls Zusatzleitungen. Fehler Nr. 2: Buslinie im gleichen Kabelkanal wie 230-V-Starkstrom ohne Trennsteg. Die resultierenden EMV-Störungen äußern sich als sporadische Telegramm-Aussetzer, die am Bus selbst kaum messbar sind und oft als Gerätedefekt fehlgedeutet werden.
Fehler Nr. 3: Fehlende Segmentierung durch Linienkoppler. Ein Kurzschluss an einem einzelnen Busgerät legt das gesamte Segment lahm; Linienkoppler begrenzen den Ausfall und erleichtern die Fehlersuche erheblich. Fehler Nr. 4: Busleitungsanschluss in Reihenschaltung (Durchschleifen von Gerät zu Gerät) statt über Busanschlussklemmen in der Unterverteilung — bei einem späteren Gerätetausch kann das gesamte nachfolgende Segment ausfallen.
